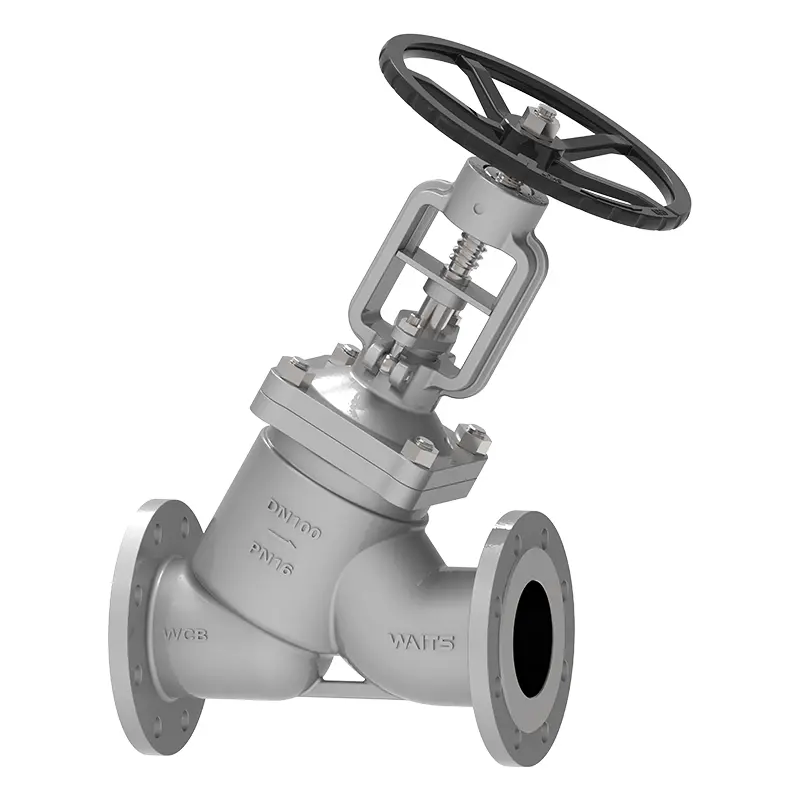

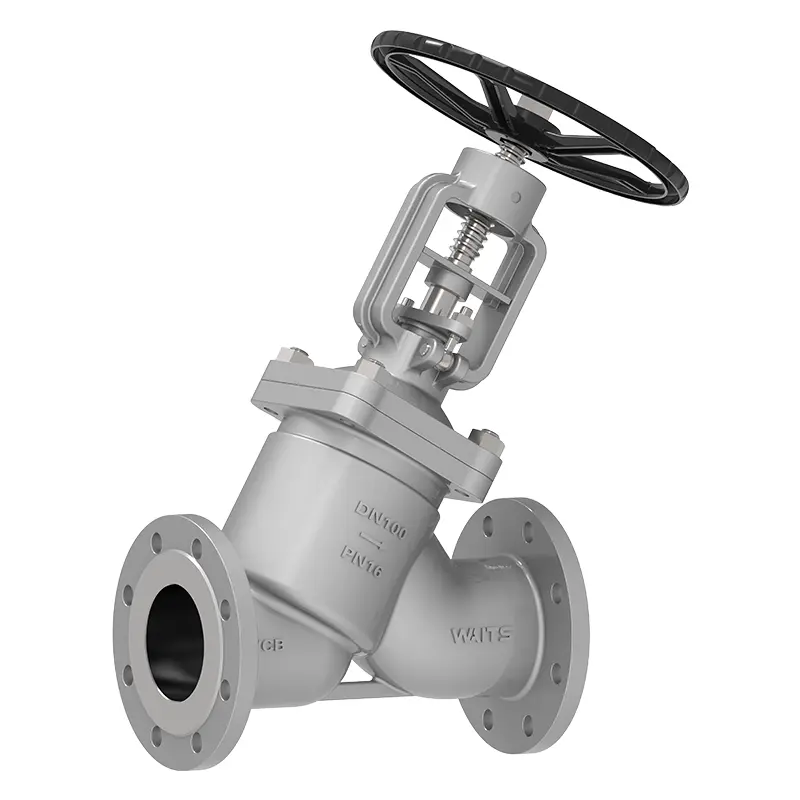

Y bellows globe valve

Y Bellows Globe Valve adopte des soufflets métalliques et la conception à double joint d'emballage. Lorsque vous devez utiliser des vannes en haute pression, en température élevée et en environnement corrosif, vous pouvez considérer la vanne de la valve Wits. Sa structure compacte est facile à entretenir, ce qui peut réduire les temps d'arrêt et le coût, et générer des revenus pour vous!

envoyer une demande

Description du produit

Valve attend la valve de Globe de haute qualité de haute qualité adopte le canal d'écoulement incliné en forme de "Y" à l'intérieur, ce qui réduit considérablement la résistance au fluide, ce qui en fait une bonne valve pour une viscosité élevée ou des milieux de solidification faciles. Il utilise des soufflets métalliques au lieu du joint d'emballage traditionnel pour prévenir efficacement les fuites des médias. La tige de soupape applique une pression pour pousser le disque de soupape conique au siège de la valve. La surface d'étanchéité est soudée avec un alliage stellite, ce qui peut vous empêcher de fuir même sous haute pression. La conception conique du disque de soupape a également un "effet de lavage" pour éliminer automatiquement les impuretés sur la surface d'étanchéité.

Normes de mise en œuvre Bellows-Globe Globe Valve
Normes de conception	Din3356 / BS1873 / ASME B16.34
Standard de la bride	EN1092-1 / 2 ASME B16.5 / ASME B16.47-A / B
Connexion	RF / FF / RTJ
Acceptation des tests	Et 12266 API598
Longueur de structure	EN558
Ratings de pression et de température	ASME B16.34
Test incendie	Api607 api6fa
Faible norme de fuite	API 622
Conception anti-corrosion	NACE MR 0175
Application-Y Brelows Globe Valve
Taille	DN15 ~ DN500
Plage de pression	PN16 ~ PN420
Plage de température	-40 ℃～ 350 ℃‌
Application	Produits d'huile à haute température, gaz naturel, gaz liquéfié, pipelines de vapeur de chaudière, réservoirs de fermentation, etc. dans les raffineries
Mode d'entraînement	Foues de main, engrenages conduits, électriques, pneumatiques, etc.
Couvercle de carrosserie / valve	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Surface d'étanchéité	Corps, body Cladding Alloy à base de fer, vêtu d'alliage dur
Tige de soupape	A182-F6A-F304-F316-F51 17-4ph / XM-19 ...
Noix de tige de soupape	Alliage de cuivre
Filler	Graphite flexible, emballage d'amiante en graphite, polytétrafluoroéthylène ...

Caractéristiques du produit

1. Y Bellows Globe Valve adopte des soufflets métalliques et l'emballage double pour assurer une fuite zéro et améliorer la sécurité.

2. Fait de matériaux résistants à la corrosion tels que l'acier inoxydable, il convient à divers milieux corrosifs.

3. La conception du canal d'écoulement de type Y, la conception optimisée du canal d'écoulement réduit la résistance, améliore l'efficacité du fluide et réduit la consommation d'énergie.

Applications

Système d'huile chaude, système de vapeur, système d'eau chaude et froide, etc.

Avantages

1. Élément de scellant des soufflets. Le composant clé de la soupape d'arrêt scellée des soufflets est le soufflet métallique. Il s'agit de la connexion entre le couvercle de la soupape et la tige de soupape, qui adopte le processus de soudage au rouleau automatique. Le soufflet métallique empêche les fuites partielles de la tige de soupape.

3. Y Bellows Globe Valve peut lubrifier directement la tige de soupape, l'écrou et le manchon.

4. Troi-mains ergonomiques, facile à utiliser, vous pouvez l'utiliser pendant plusieurs années
