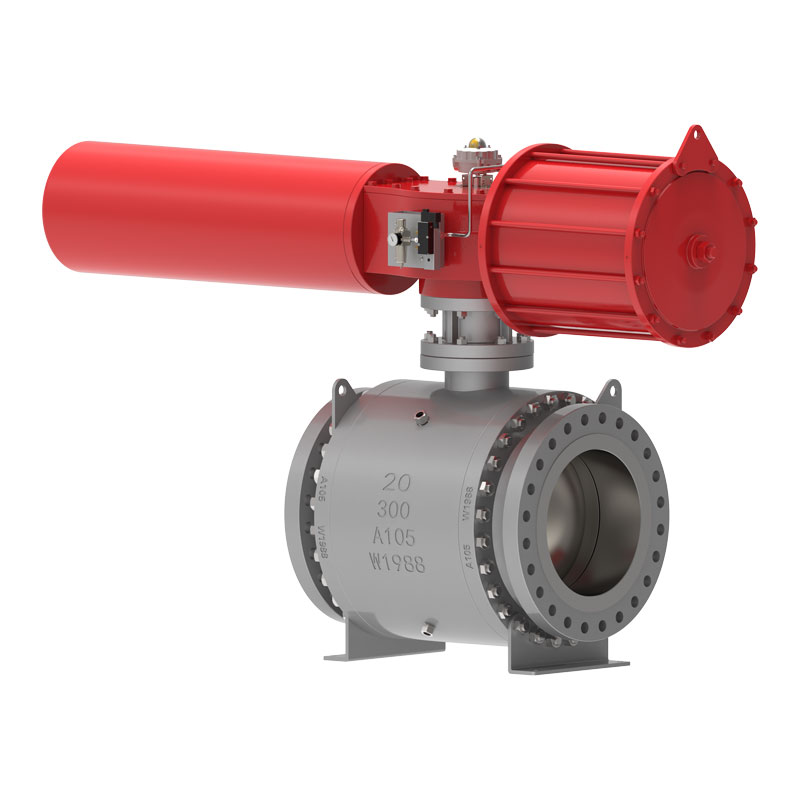

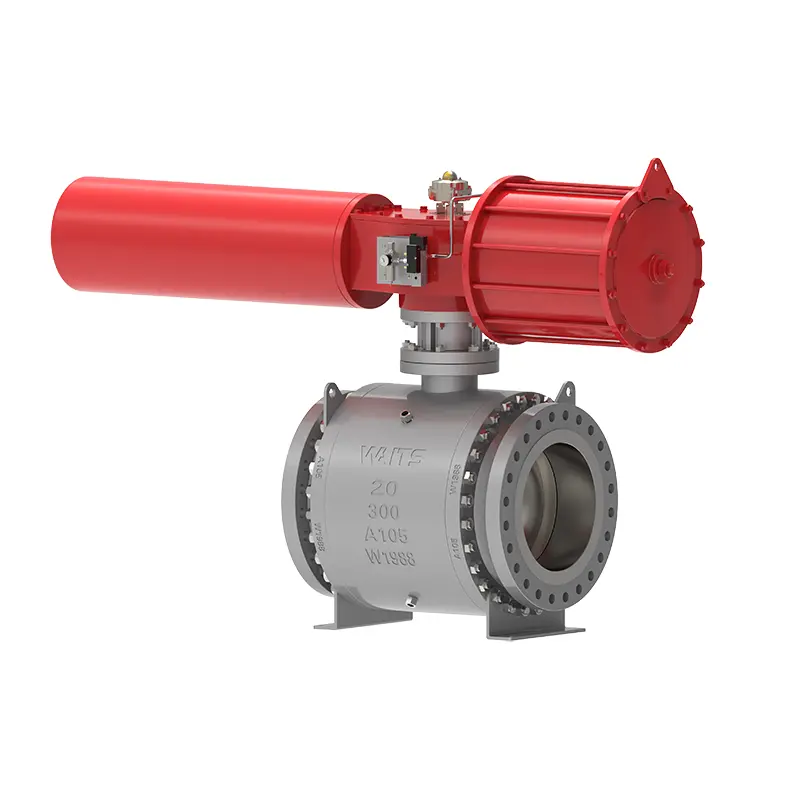

Robinet à bille à tourillon

Waits Valve, avec sa ligne de production complète, peut vous fournir des produits de robinets à tournant sphérique. Nous avons une riche expérience dans la conception et la fabrication de vannes, en insistant sur la qualité des produits et les services associés, les prix préférentiels des produits et la livraison dans les délais. Nous prenons pleinement en compte différentes applications et adoptons différentes normes de fabrication, telles que API6D/ISO17292/BS5351, etc.

envoyer une demande

Description du produit

Le robinet à tournant sphérique à tourillon est un robinet à tournant sphérique en acier conçu et fabriqué en tenant pleinement compte des performances et de la durée de vie globale d'utilisation. Le corps de la vanne est forgé avec des matériaux de haute qualité, la bille est installée et la bride centrale et le col sont boulonnés. Les sièges de soupape en amont et en aval sont à effets mono-piston, fonction DBB. Dans le même temps, il existe trois structures pour l'étanchéité entre le siège de vanne et la bille :

1. Structure de joint souple traditionnelle ;

2. structure de joint annulaire triangulaire ;

3. Structure à joint dur.

Normes de mise en œuvre

Normes de conception	API 6D, API 608, ASME B16.34, OIN 17292, BS5351 ;
Normes de bride	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627 ;
Méthodes de connexion	RF, RTJ, PC
Tests et acceptation	API598, API6D, BS12569 ;
Longueur structurelle	ASME B16.10, BS 558, BS12982, OIN 5752 ;
Niveaux de pression et de température	ASME B16.34、
Exigences de protection contre l'incendie	API6FAAPI607
Normes de faible fuite	OIN 15848-1, API 622
Conception anticorrosion	NACE MR 0103, NACE MR 0175

Application

Taille	NPS 1" ~ 60" DN25~DN1500
Plage de pression	Classe 150 ~ 2500 PN10-PN420
Plage de température	；-196 ℃ ~ +260 ℃
Domaine d'application	Eau du robinet, eaux usées, construction, pétrole, industrie chimique, alimentation, médecine, textile, électricité, construction navale, métallurgie, système énergétique, etc.
Mode conduite	Turbine, pneumatique, électrique
Corps de vanne	Pièces forgées : A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Pièces moulées : A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Balle	Sphère : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Bague support de siège de soupape	Anneau de support de siège : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Insert de siège de soupape	PTFE, RPTFE, nylon, Devlon, PEEK
Tige de valve	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caractéristiques de performances

1. La tige de valve est conçue pour empêcher la tige de valve d'être éjectée du corps de valve en raison d'un mauvais fonctionnement.
2. Le robinet à tournant sphérique est doté d'un dispositif ignifuge et antistatique.
3. Des ports d'injection de graisse d'étanchéité d'urgence sont conçus au niveau du joint du siège de soupape et du joint de la tige de soupape. L'étanchéité normale ne repose pas sur de la graisse d'étanchéité. Lorsque la surface d'étanchéité est endommagée et provoque une fuite, de la graisse d'étanchéité peut être injectée pour une réparation d'urgence. Chaque port d'injection de graisse est équipé d'une vanne d'injection de graisse et d'une vanne unidirectionnelle intégrée.
4. Un robinet de vidange est installé à la position la plus basse du corps de la vanne pour ventiler et vidanger la cavité de la vanne ; une vanne de ventilation est installée sur la partie supérieure du corps de vanne pour ventiler et nettoyer la cavité de la vanne en ligne. La vanne de vidange et la vanne de ventilation peuvent être des vannes d'isolement ou des joints de décharge spéciaux pour garantir la sécurité, la fiabilité et la commodité.
5. Il est équipé d'une plaque de connexion qui peut correspondre à divers dispositifs d'entraînement, notamment des poignées, des engrenages à vis sans fin, une liaison électrique, pneumatique, gaz-liquide, une liaison électro-hydraulique, etc.
6. La vanne avec extrémités soudées peut ajuster le matériau de l'extrémité de la vanne (section de transition) en fonction de la qualité du matériau du pipeline de l'utilisateur pour garantir l'adaptabilité et la soudabilité de la résistance du matériau. Pour les vannes avec manchons aux deux extrémités, la longueur des manchons peut garantir que les opérations de soudage sur site n'affectent pas les matériaux d'étanchéité.
7. Conception enterrée. Pour les vannes enterrées, la tige de vanne est allongée en fonction des besoins du projet pour faciliter les opérations en surface, et les dispositifs d'injection de graisse, d'évacuation des eaux usées et de ventilation correspondants sont étendus du tuyau au sol. La hauteur de la vanne enterrée et surélevée est fournie par le client.
