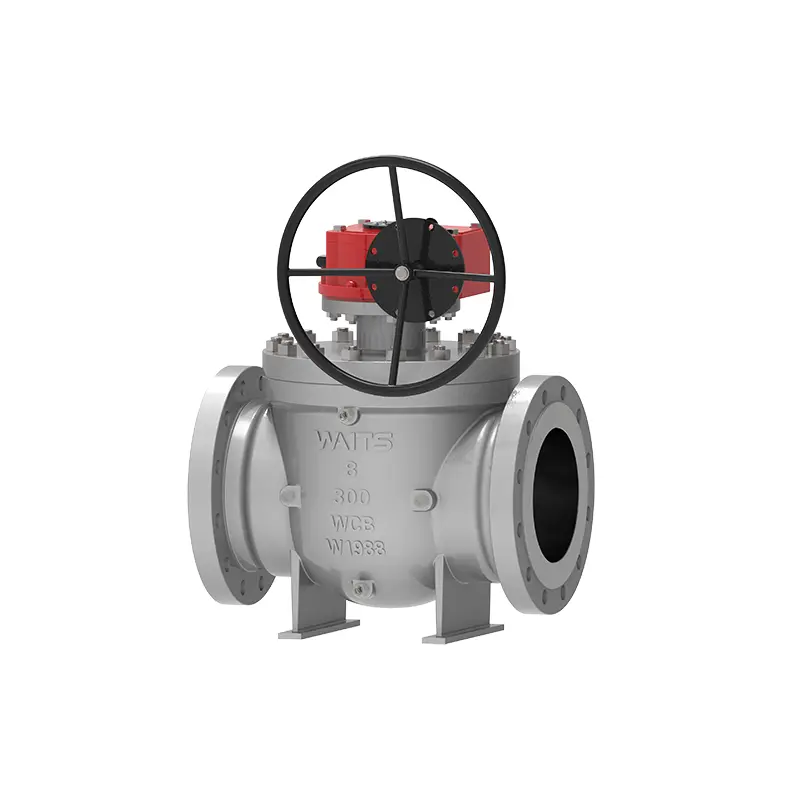

Robinet à tournant sphérique à entrée supérieure

Waits est un important fabricant et fournisseur de vannes. Sa ligne de production complète peut produire des robinets à tournant sphérique à entrée supérieure de haute qualité. Ce robinet à tournant sphérique est conçu, produit et inspecté en stricte conformité avec les normes API. La méthode de conduite peut offrir aux clients de nombreuses solutions. Nous avons plus d'une base de production et notre capacité de livraison est très fiable, ce qui est profondément apprécié par les nouveaux et anciens clients.

envoyer une demande

Description du produit

Le robinet à tournant sphérique à entrée supérieure est principalement utilisé dans les pipelines et les systèmes industriels. Basé sur un robinet à tournant sphérique traditionnel à passage intégral, il présente les avantages d'une maintenance en ligne et d'une réduction des fuites. La méthode de fonctionnement peut être manuelle, à boîte de vitesses, pneumatique, électrique, à liaison gaz-liquide, à liaison électro-hydraulique, etc.

Normes de mise en œuvre

Normes de conception	API 608, API 6D, ASME B16.34
Normes de bride	ASME B 16.5, ASME B16.47, ASME B16.25,
Méthodes de connexion	RF, RTJ, BW
Tests et acceptation	API598, API6D,
Longueur structurelle	API 6D, ASME B16.10
Niveaux de pression et de température	ASME B16.34、
Exigences de protection contre l'incendie	API6FAAPI607
Normes de faible fuite	OIN 15848-1, API 622
Conception anticorrosion	NACE MR 0103, NACE MR 0175

Application

Taille	NPS1-1/2″~ 60”DN40~DN1500
Plage de pression	Classe 150 ~ 2500 PN10-PN420
Plage de température	；-60*C ~ +260°C
Domaine d'application	Pétrole, industrie chimique, métallurgie, industrie légère, centrales électriques, approvisionnement en eau pour les constructions urbaines, conditions de travail à basse température et pipelines longue distance tels que le pétrole, le gaz et le gaz naturel.
Mode conduite	Turbine, pneumatique, électrique
Corps de vanne	Pièces forgées : A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Pièces moulées : A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Balle	Sphère : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Bague support de siège de soupape	Anneau de support de siège : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Insert de siège de soupape	PTFE, RPTFE, nylon, Devlon, PEEK
Tige de valve	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caractéristiques de performances

1. La plus grande différence entre le robinet à tournant sphérique à entrée supérieure et le robinet ordinaire est qu'il peut être maintenu en ligne sans démonter le robinet du pipeline, ce qui réduit les coûts de maintenance et prolonge la durée de vie. Il adopte une structure d'extrémité soudée et est installé sur le pipeline, qui n'est pas affecté par les contraintes du pipeline et garantit la fiabilité de l'étanchéité.
2. Le joint de siège de soupape comprend le siège de soupape, l'anneau de siège de soupape et d'autres composants. Le siège de soupape peut flotter indépendamment en position axiale. Grâce au ressort de précharge, le siège de soupape peut être scellé dans des conditions de pression nulle et basse. Cette conception est utilisée pour obtenir la capacité de fermer la vanne dans des conditions de pression de service et de haute pression. A l'extérieur de la bague du siège de vanne, nous insérons des joints toriques et des anneaux élastiques pour assurer l'étanchéité entre le siège de vanne et le corps de vanne. Lorsqu'un incendie survient sur le site d'utilisation du graphite expansé, les performances d'étanchéité peuvent également être maintenues. 3. Lorsque le siège de soupape et le joint de tige de soupape fuient en raison de dommages, la graisse d'étanchéité injectée par la soupape d'injection de graisse peut obtenir l'effet d'étanchéité d'urgence. Lorsque la vanne est en état de fonctionnement normal, la graisse peut être injectée à travers la vanne d'injection de graisse pour lubrifier la tige de vanne et la surface de la bille, rendant ainsi l'ouverture et la fermeture plus flexibles.
4. Pour les vannes installées sous terre, la tige de la vanne peut être allongée selon les besoins et la taille peut être celle requise par les clients. Tous les tuyaux d'égout, les tuyaux d'échappement et les dispositifs d'injection de graisse d'urgence sont allongés en conséquence, et les autres canalisations associées sont proches de la partie allongée de la vanne. La vanne d'égout, la vanne d'évent et la vanne d'injection de graisse sont reliées au sol pour l'installation, de manière à faciliter l'entretien régulier de la vanne principale.
5. Les tiges de valve supérieure et inférieure sont conçues pour être antistatiques selon les normes API6D et ISO17292.
6. Lorsqu'un siège de vanne à piston unique est utilisé en amont et qu'un siège de vanne à piston double est utilisé en aval, la vanne a une double fonction de blocage et peut couper le fluide en amont et en aval en même temps. Lorsque la masse retenue dans la cavité de la vanne est anormalement pressurisée en raison d'une augmentation de température, le siège de la vanne peut automatiquement relâcher la pression (refoulement vers l'amont).
7. La bille du robinet à bille à entrée supérieure est fixe et la surface est meulée, polie et durcie. Un roulement coulissant est installé entre la bille et la tige de valve pour réduire la friction et le couple de travail.
8. La bride de raccordement entre la vanne et l'actionneur est conforme aux normes ISO 5211, ce qui est plus facile à adapter et à échanger.
