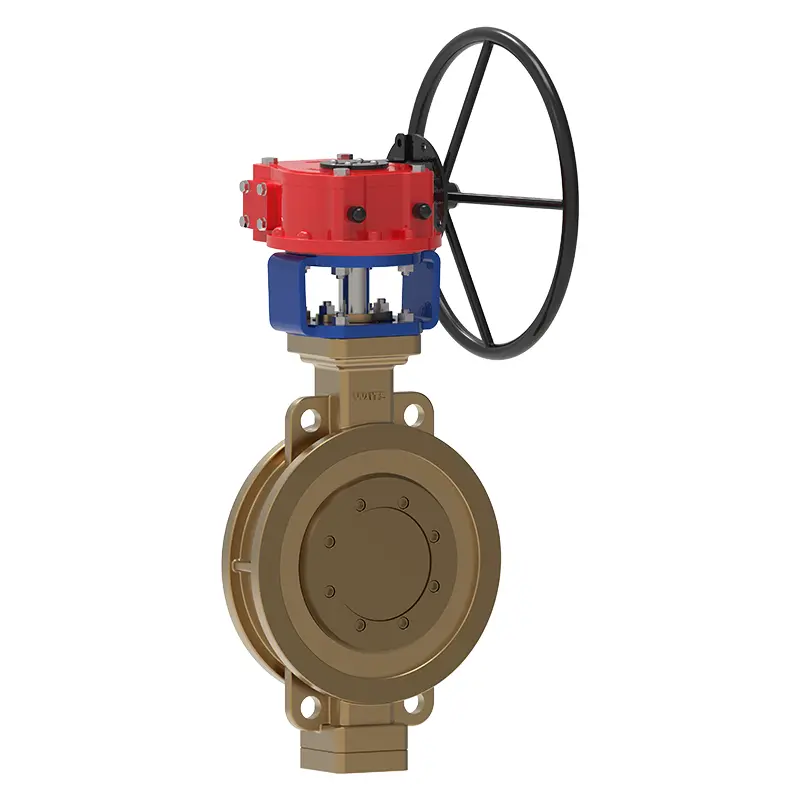

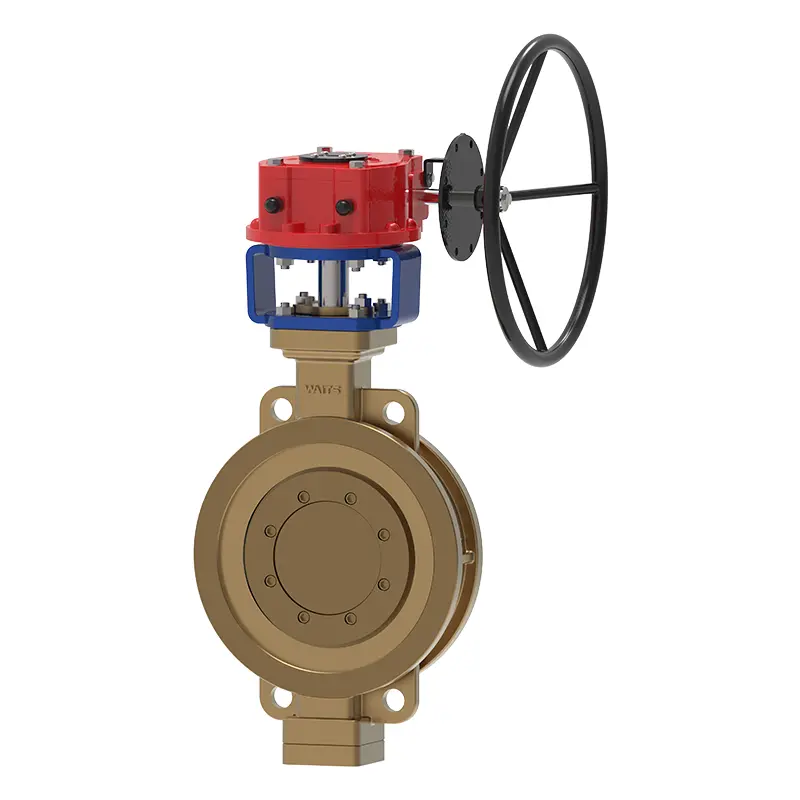

Vanne papillon à plaquette triple excentrique en bronze

Fabriquée par Waits, l'un des principaux fournisseurs de vannes en Chine, la vanne papillon à triple plaquette excentrique en bronze intègre une ingénierie avancée et une construction durable. La vanne papillon à triple excentrique Waits Bronze présente une conception innovante à triple excentrique. Son corps en bronze d'aluminium offre une résistance à la corrosion et une solidité pour les pipelines haute pression/haute température dans les industries pétrochimiques et énergétiques. L'installation de type plaquette et la compatibilité avec plusieurs méthodes de lecteur le rendent plus pratique.

envoyer une demande

Description du produit

La vanne papillon à triple plaquette excentrique Waits Bronze est conçue pour un contrôle précis du débit dans les applications à espace limité. La vanne adopte une conception triple excentrique et une étanchéité métal sur métal. Choisissez une vanne papillon à triple plaquette excentrique, fiable, efficace, peu encombrante et prise en charge par un fabricant de vannes chinois de confiance.

Contrairement aux vannes papillon traditionnelles, la vanne papillon à triple plaquette excentrique en bronze minimise la friction lors de l'ouverture et de la fermeture, garantissant une longue durée de vie et des performances fiables. Son corps de vanne de type plaquette est facile à installer entre les brides de tuyaux, économisant ainsi de l'espace tout en conservant la résistance et l'efficacité de l'étanchéité.

Cette vanne est couramment utilisée dans des industries telles que le pétrole et le gaz, la chimie et l'énergie. Il prend en charge l'actionnement manuel et automatique et est conforme aux normes internationales telles que API 609 et EN 593.

Normes de mise en œuvre - Vanne papillon à triple plaquette excentrique en bronze
Normes de conception	API 609, EN593
Norme de bride	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Connexion	RF, FF
Acceptation des tests	API 598 EN12266
Longueur de la structure	API 6D ASME B16.10 EN558
Pressions et températures nominales	ASME B16.34
Essai au feu	/
Norme de faible fuite	OIN 15848-1, API 622
Conception anticorrosion	NACE MR 0175

Application-Vanne papillon à triple plaquette excentrique en bronze
Taille	NPS 2″~ NPS 48″ DN50~ DN1200
Plage de pression	CL150 ~ CL600 PN10 ~ PN25
Plage de température	-20 ℃ ~ 450 ℃
Application	Vapeur, huile à haute température, gaz naturel, acide faible et alcali, etc.
Mode de conduite	Levier manuel, actionné par engrenage, actionnement pneumatique, actionnement électrique
Corps de vanne/couvercle de vanne	Al-Bronze
Surface d'étanchéité	Utilisez un alliage dur (tel que le Stellite) ou un matériau de surface en acier inoxydable.
Siège de soupape	Surface d'étanchéité en métal (comme l'acier inoxydable ou le bronze) avec bague d'étanchéité élastique en graphite
Tige de valve	Acier inoxydable 316, 304
Écrous de tige de valve	Laiton. Acier inoxydable

Précautions

Lorsque vous utilisez une vanne papillon à plaquette triple excentrique en bronze, assurez-vous d'un bon alignement lors de l'installation pour éviter les contraintes sur la bride. Évitez de faire fonctionner la vanne avec un couple excessif pour éviter d'endommager le disque ou le siège. Inspectez régulièrement les fuites et assurez la compatibilité des supports avec le matériau en bronze. Manipuler avec soin pour maintenir les performances d’étanchéité et éviter les dommages mécaniques.
