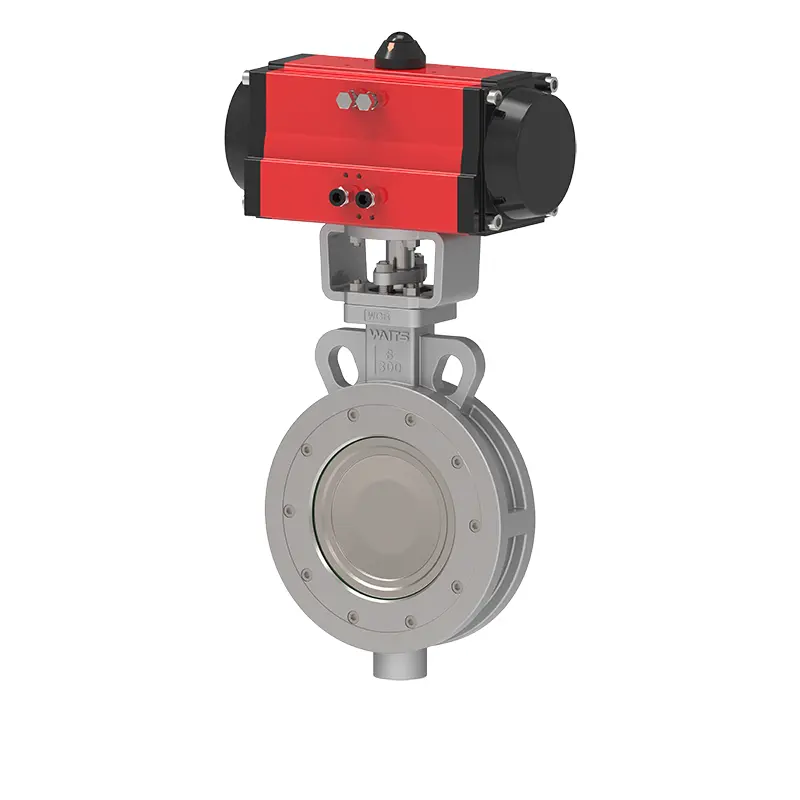

Vanne papillon pneumatique haute performance

Waits est un fabricant et fournisseur professionnel de vannes papillon pneumatiques hautes performances avec sa propre base de production. Notre riche expérience industrielle et notre groupe de professionnels prennent en compte la protection de l'environnement et le développement durable dans la conception et la production, et utilisent des matériaux de haute qualité pour garantir la performance du produit.

envoyer une demande

Description du produit

Appliquez soigneusement la conception de la structure à double excentrique : lorsque la vanne est ouverte, le disque de vanne excentrique quitte rapidement la surface d'étanchéité du siège de vanne, raccourcissant le temps de contact entre le disque de vanne et la surface d'étanchéité du siège de vanne, ce qui contribue à prolonger la durée de vie de la vanne.

Normes de mise en œuvre

Norme de conception	Sécurité incendie API 609/607, EN 593, ASME B16.34
Fin de la norme	ANSI B16.5 CL. 150LB AS 2129 Tableaux D et E BS 10 Tableaux D et E ? MSS SP44 CL. 150LB AWWA C207 150 LB ISO 2531 PN10 et PN16 ISO 7005, PN10 et PN16
	WAFRF
Inspection et essais	API 598, EN 12266, ISO 5208, ANSI B16.104
Face à face	API 609, terminaison ISO 5752 : ASME B16.5, ASME B16.47, EN 1092, JIS B2210, GOST 12815
Bride supérieure	OIN 5211

Application

Dimensions	NPS 3″ ~ NPS 80″ DN80~ DN2000
Plage de pression	CL150~CL600PN10~PN40
Plage de température	-30 ℃ ~ + 260 ℃ scellage métallique jusqu'à 450 ℃
Mode conduite	Turbine, pneumatique, électrique
Environnement opérationnel	Système de ballast et de cale Traitement chimique Usines de dessalement, Appareils de forage, Eau potable Poudre sèche,Agroalimentaire et boissons,Usines à gaz VPSA HAVC Industrie minière, Industrie du papier, Manutention du sable, Eau de mer, Industrie sucrière Traitement thermotechnique des eaux Eaux usées
Méthode de conduite	Levier manuel à vis sans fin électrique pneumatique
CORPS	Fonte Fonte ductile Acier au carbone Acier inoxydable AL-Bronze
DISQUE	Acier inoxydable AL-Bronze
TIGE	17-4PH XM-19Monel K500
SIÈGE	VITON PTFE/RPTFE/PPL/PEEK

Avantages en termes de performances

1. Longue durée de vie : Waits protège le siège de soupape de l'usure et de l'érosion de par sa conception, prolongeant ainsi la durée de vie, réduisant les coûts de maintenance et de remplacement et rendant la gestion et l'utilisation plus pratiques.

2. Fiable : la conception à double excentrique peut garantir l'étanchéité, tout en obtenant un faible couple et une utilisation facile.

3. Facile à remplacer et à entretenir : tout d’abord, si nécessaire, le siège de soupape et la garniture peuvent être remplacés en quelques minutes seulement avec des outils de maintenance. Un autre point est que le matériau de fabrication de la vanne papillon pneumatique haute performance est résistant à la corrosion et que la maintenance ne nécessite pas de temps d'arrêt, ni d'entretien et de lubrification fréquents.

4. Une étanchéité à la pression bidirectionnelle est appliquée et il n'y a aucune restriction de débit lors de l'installation.
