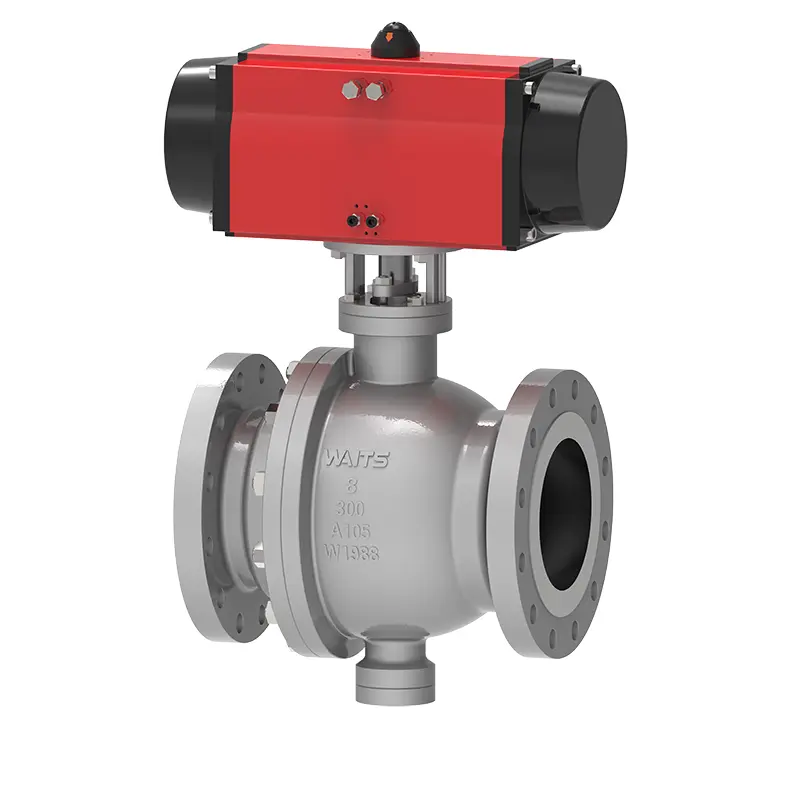

Valve à billes de trunnion pneumatique

Waits est un fabricant pneumatique de soupape de balle de trunnion avec son siège social mondial en Chine. Nous pouvons fournir aux clients du marché mondial avec une offre stable et des prix compétitifs. Une riche expérience de l'industrie et l'équipe professionnelle nous aident à améliorer davantage la qualité des produits et les niveaux de services connexes. Différentes normes de fabrication peuvent être utilisées dans la production, telles que API6D / ISO17292 / BS5351, etc.

envoyer une demande

Description du produit

La soupape à billes de trunnion pneumatique est une valve à billes en acier, le corps de soupape est forgé avec des matériaux de haute qualité, la balle est installée et la bride moyenne et le cou sont connectés par des boulons. L'en amont et en aval du siège de soupape sont des effets de piston unique, avec la fonction DBB. Dans le même temps, le sceau entre le siège de la valve et la balle a trois structures: structure traditionnelle du joint souple, structure de joint en anneau triangulaire et structure du joint dur.

Normes de mise en œuvre

Normes de conception	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Normes de bride	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Méthodes de connexion	Rf ， rtj, bw
Tests et acceptation	API598, 6d API, BS12569;
Longueur structurelle	ASME B16.10, BS 558, BS12982, ISO 5752;
Pression et niveaux de température	ASME B16.34 、
Exigences de protection contre les incendies	API6FA API607
Normes de fuite faible	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0103 ， NACE MR 0175

Application

Taille	NPS 1 ”~ 60” DN25 ~ DN1500
Plage de pression	Classe150 ~ 2500 PN10-PN420
Plage de température	； -196 ℃ ~ + 260 ℃
Plage d'applications	Eau du robinet, eaux usées, construction, pétrole, industrie chimique, nourriture, médecine, textile, électricité, construction navale, métallurgie, système énergétique, etc.
Mode d'entraînement	Turbine, pneumatique, électrique
Carrosserie	Fondations: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, MONEL, Castings: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Balle	Sphère: CS + ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + NI60
Anneau de support de siège de valve	Anneau de support du siège: CS + ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + NI55
Insert de siège de soupape	PTFE, RPTFE, NYLON, DEVLON, PEEEK
Tige de soupape	A182 F6A, F316, F51, A105 + ENP, AISI 4140 + ENP, 17-4ph

Fonctionnalités de performance

1. La tige de soupape est conçue en considération pour une éventuelle opération inappropriée, de sorte qu'une conception qui peut empêcher la tige de soupape de sortir du corps de la valve est adoptée.

2. La valve à billes de trunnion pneumatique a des dispositifs ignifuges et antistatiques, ce qui est plus stable et plus sûr dans des situations spéciales.

3. Dans des conditions d'étanchéité normales, la graisse d'étanchéité n'est pas invoquée, mais une fois la surface d'étanchéité endommagée et les fuites, la graisse d'étanchéité peut être injectée pour une réparation d'urgence. Chaque port d'injection de graisse est équipé d'une soupape d'injection de graisse et d'un clapet anti-retour préfuré.

4. Une soupape de vidange est installée au fond du corps de soupape pour l'échappement et le drainage de la cavité de la valve; Une soupape d'échappement est installée en haut du corps de la vanne pour l'échappement en ligne et le nettoyage de la cavité de la valve. La vanne de vidange et la soupape d'échappement peuvent être des vannes d'isolement ou des joints de décharge spéciaux.

5. Le produit est équipé d'une plaque de connexion pour correspondre à divers dispositifs d'entraînement.

6. Le matériau d'extrémité de la valve peut être ajusté en fonction de la note de matériau spécifique du pipeline de l'utilisateur. S'il s'agit d'une valve avec des manchons aux deux extrémités, la longueur du manchon peut garantir que l'opération de soudage sur place n'affecte pas le matériau d'étanchéité.

7. Le design enterré direct est adopté. Pour ce type de valve enterrée directe, la tige de soupape doit être allongée en fonction du projet pour faciliter le fonctionnement du sol et s'étendre du pipeline au sol pour les dispositifs de remplissage de graisse, de décharge d'eaux usées et de ventilation correspondants. La hauteur de la vanne enterrée directe est fournie par le client.
