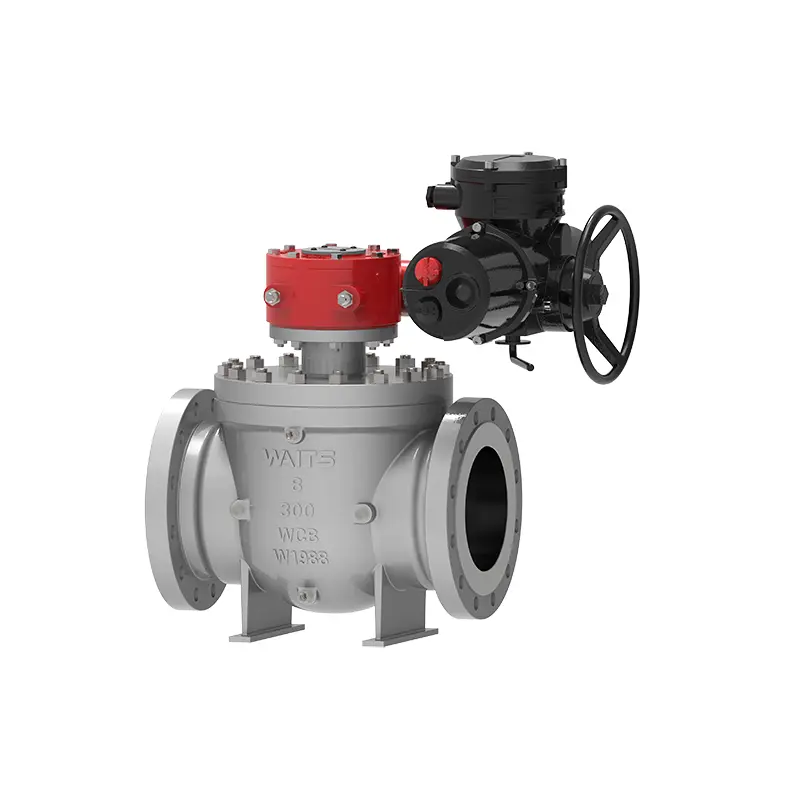

Robinet à tournant sphérique électrique à entrée supérieure

Le robinet à tournant sphérique électrique à entrée supérieure produit et fabriqué par Waits est un produit de vanne haute performance et de haute qualité, conçu, produit et inspecté en stricte conformité avec les normes API. Nous avons été fondés aux États-Unis en 1994, sommes entrés en Chine en 2008 et avons finalement établi notre siège mondial à Wenzhou. Nous avons la capacité de fournir des produits rentables aux clients du marché mondial.

envoyer une demande

Description du produit

Le robinet à tournant sphérique électrique à entrée supérieure convient aux pipelines et aux systèmes industriels. Ses avantages incluent la prise en charge de la maintenance en ligne et la réduction des fuites. Il a amélioré le robinet à tournant sphérique traditionnel à passage intégral et offre de meilleures performances.

Normes de mise en œuvre

Normes de conception	API 608, API 6D, ASME B16.34
Normes de bride	ASME B 16.5, ASME B16.47, ASME B16.25,
Méthodes de connexion	RF, RTJ, BW
Tests et acceptation	API598, API6D,
Longueur structurelle	API 6D, ASME B16.10
Niveaux de pression et de température	ASME B16.34、
Exigences de protection contre l'incendie	API6FAAPI607
Normes de faible fuite	OIN 15848-1, API 622
Conception anticorrosion	NACE MR 0103, NACE MR 0175

Application

Taille	NPS1-1/2″~ 60”DN40~DN1500
Plage de pression	Classe 150 ~ 2500 PN10-PN420
Plage de température	；-60*C ~ +260°C
Domaine d'application	Pétrole, industrie chimique, métallurgie, industrie légère, centrales électriques, approvisionnement en eau pour les constructions urbaines, conditions de travail à basse température et pipelines longue distance tels que le pétrole, le gaz et le gaz naturel.
Mode conduite	Turbine, pneumatique, électrique
Corps de vanne	Pièces forgées : A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Pièces moulées : A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Balle	Sphère : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Bague support de siège de soupape	Anneau de support de siège : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Insert de siège de soupape	PTFE, RPTFE, nylon, Devlon, PEEK
Tige de valve	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caractéristiques de performances

1. Contrairement aux vannes ordinaires, le robinet à tournant sphérique électrique à entrée supérieure n'a pas besoin d'être retiré du pipeline et peut être maintenu en ligne, réduisant ainsi les coûts de maintenance. La vanne adopte une structure d'extrémité soudée et est installée sur le pipeline, qui n'est pas affecté par les contraintes du pipeline.

2. L'anneau du siège de soupape peut flotter indépendamment en position axiale. Grâce au ressort précontraint, le siège de soupape peut être scellé dans des conditions de pression nulle et basse. Cette conception réalise la capacité de fermeture de la vanne dans des conditions de haute pression. Le côté extérieur de l'anneau du siège de vanne est incrusté de joints toriques et d'anneaux élastiques pour assurer l'étanchéité entre le siège de vanne et le corps de vanne. Certains de nos clients appliqueront la vanne sur le site où du graphite expansé est utilisé. À ce stade, si un incendie se produit, la vanne peut également maintenir ses performances d'étanchéité.

3. Lorsque le siège de soupape et le joint de tige de soupape fuient en raison de dommages, la graisse d'étanchéité injectée par la soupape d'injection de graisse peut être utilisée pour l'étanchéité d'urgence. Dans des conditions normales de travail, la graisse injectée par la vanne d'injection de graisse peut lubrifier la tige de vanne et la surface de la bille, et améliorer la flexibilité lors de l'ouverture et de la fermeture.

4. Pour les vannes installées sous terre, nous pouvons allonger la tige de vanne selon les besoins et personnaliser la taille en fonction des exigences du client. Tous les tuyaux d'égout, les tuyaux d'échappement et les dispositifs d'injection de graisse d'urgence sont allongés en conséquence, et les autres canalisations associées sont proches de la partie allongée de la vanne. La vanne d'égout, la vanne d'échappement et la vanne d'injection de graisse sont connectées et installées au sol pour faciliter l'entretien régulier.

5. Les tiges de valve supérieure et inférieure sont conçues selon les normes API6D et ISO17292 et peuvent empêcher l'électricité statique.

6. Lorsqu'un siège de vanne à piston unique est utilisé en amont et qu'un siège de vanne à piston double est utilisé en aval, la vanne peut réaliser une double fonction de blocage et couper les fluides en amont et en aval en même temps. Lorsque le matériau retenu dans la cavité de la vanne est anormalement pressurisé en raison de l'augmentation de la température, le siège de la vanne peut automatiquement relâcher la pression et l'évacuer vers le côté amont.

7. La bille du robinet à tournant sphérique électrique à entrée supérieure est fixe et la surface est meulée, polie et durcie. Il y a un roulement coulissant entre la bille et la tige de valve pour réduire la friction et le couple de travail.

8. La bride de raccordement entre la vanne et l'actionneur est conforme aux normes ISO 5211, avec une grande adaptabilité et un remplacement facile.
