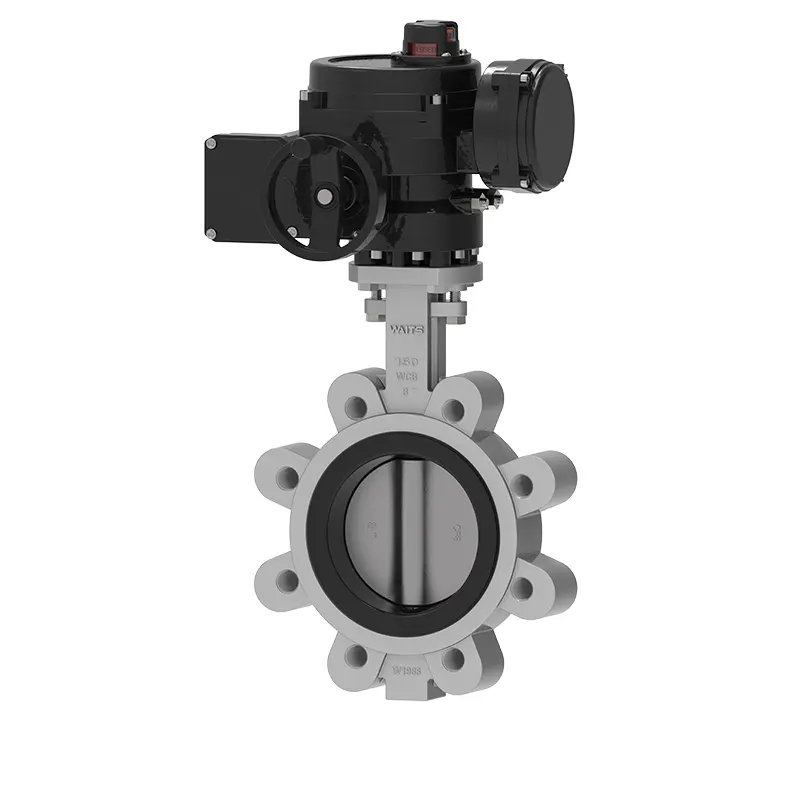

Roue électrique soupape de papillon

La vanne de papillons à crampe à roue électrique est un produit de haute qualité des attentes, fabriquée dans une usine chinoise, en utilisant des matériaux sûrs et respectueux de l'environnement de haute qualité, et a atteint la norme qui peut être utilisée pour les pipelines alimentaires. Nous étions à l'origine créés aux États-Unis et avons ensuite établi notre siège social à Wenzhou, en Chine, et pouvons vous fournir la première prestation et le support de service connexe.

envoyer une demande

Description du produit

Voici quelques-uns des points les plus dignes de la conception de la vanne de papillons à crampe électrique à patte électrique, qui ont été entièrement considérées en termes de matériaux, de structure et de performances.

1. Élasticité élevée du caoutchouc de siège de soupape: La teneur en caoutchouc du siège de soupape EPDM est de 50%. Nous attachons une grande importance à la qualité, et plus de 10 000 simulations d'ouverture et de clôture garantissent que la valve est sans fuite.

D'autres données de performance pertinentes peuvent être mentionnées comme suit: rivage une dureté / degré 72 ± 3, 200% de contrainte de traction / MPa ≥6, résistance à la traction MPA ≥15, allongement à la rupture /% ≥350, déformation permanente à la rupture /% ≦ 10, résistance à la déchirure / KN.M-1 ≥35, déformation permanente (70 ℃ * * 22h, rythme de compression 25%).

De plus, notre siège de soupape est conçu avec un bord large, avec un diamètre d'environ 20 mm, qui a une surface de contact plus large avec la bride de pipeline que le siège de valve à bord étroit, et a de meilleures performances d'étanchéité.

2. Parce que l'installation des broches peut provoquer de la corrosion et des fuites, nous utilisons une connexion sans épingle entre la plaque de papillon et l'arbre de soupape, ce qui rend l'arbre de soupape plus facile à démonter et facilite le remplacement du siège de soupape.

3. Le corps de soupape est équipé d'un dispositif anti-diffusion, ce qui est plus sûr.

Normes de mise en œuvre

Norme de conception	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Standard final	ANSI B16.1 Cl. 125 lb et b16.5 cl. 150 lb De 2501 pn6 / pn10 / pn16 /, EN 1092 PN6, PN10 et PN16 Comme 2129 Tableau D et E BS 10 Tableau D et E MSS SP44 Cl. 150 lb Awwa c207 150lb ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16
Inspection et test	API 598 ISO 5208 EN 12266
Face à face	ISO 5752, EN 558, MSS SP67 et API 609 DIN3202
Bride supérieure	ISO 5211

Application

Température de fonctionnement	-45 ℃ ~ + 150 ℃
TAILLE	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Pression de travail / CWP	16BAR 10BAR
Coquille	24BAR 15BAR
Joint	18BAR 10BAR
Test aérien	6BAR 6BAR
Environnement de fonctionnement	Traitement chimique du système de ballast et de cale Plantes de dessalement, forage, eau potable Poudre sèche, aliments et boissons, usines d'essence Industrie minière HAVC, industrie du papier, manipulation du sable, eau de mer, industrie sucrière Thermo Technical Water Treatment Waste Eaute
Méthode de conduite	Geag à vis de vis de main électrique pneumatique
CORPS	Fonte en fonte ductile en acier en acier inoxydable en acier inoxydable
DISQUE	Fonte en fonte ductile en acier en acier inoxydable en acier inoxydable
TIGE	2CR13 F304 F316 F51 F53 MONEL K500
SIÈGE	Buna nbr epdm viton ptfe hepdm néoprène hypalon caoutchouc naturel

Fonctionnalités de performance

1. La valve est de petite taille et de poids légère, et l'installation et l'entretien et le remplacement ultérieurs sont relativement pratiques.

2. La soupape de papillon à crampe électrique à patte a une structure simple et compacte, et la vitesse d'ouverture et de clôture de fonctionnement est de 90.

3. Le couple est petit, ce qui est plus économe en main-d'œuvre et léger.

4. Après un test de gaz strict, la fuite est garantie d'être nulle.

5. Différents matériaux de composants peuvent être sélectionnés en fonction des besoins réels, et il convient à une variété de supports.

6. Les caractéristiques d'écoulement ont tendance à être linéaires et les performances d'ajustement sont bonnes.

7. Il peut soutenir des dizaines de milliers de tests d'ouverture et de clôture, et la durée de vie est garantie.

8. La vanne de papillons à crampe électrique à roue électrique peut être utilisée comme une valve d'extrémité.
