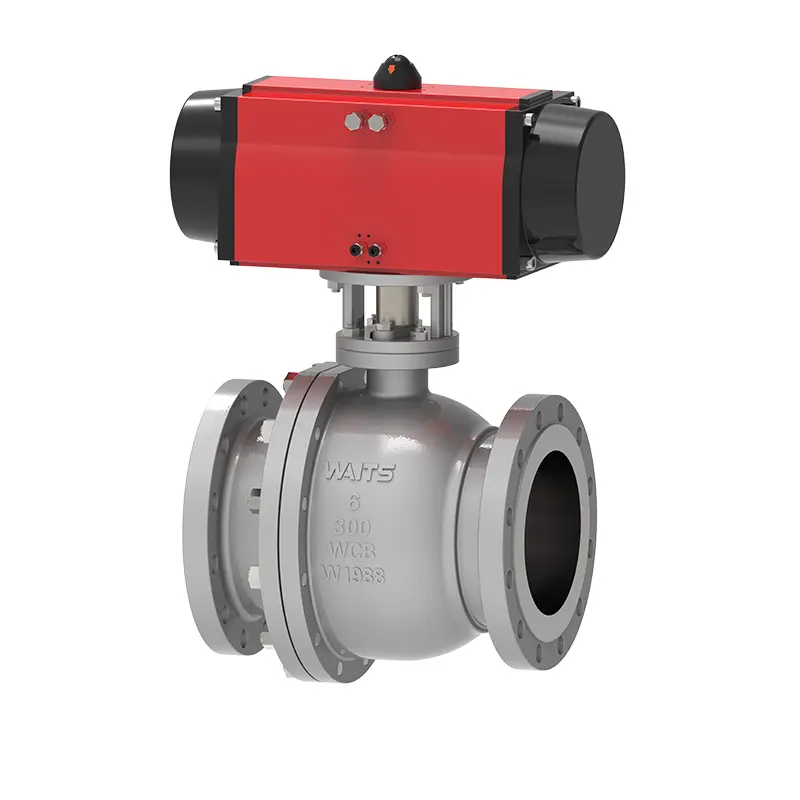

Robinet à bille flottant pneumatique

Le robinet à tournant sphérique flottant pneumatique est un produit de vanne pneumatique de Waits, avec des performances élevées, un prix usine bon marché, un approvisionnement stable et un service et une assistance complets. Nous prenons pleinement en compte les besoins des différents clients en matière de fabrication de vannes et pouvons adopter les normes API602/ISO17292/BS5351 et d'autres, et fabriquer et accepter conformément aux normes tout au long du processus pour garantir la qualité du produit.

envoyer une demande

Description du produit

Le robinet à tournant sphérique pneumatique flottant est conforme aux exigences de conception de la norme API 608 et API 6d de l'American Petroleum Institute et de la norme britannique BS 5351, et est conforme à la norme ASMEB16.34 de l'American Society of Mechanical Engineers. Il est fabriqué en stricte conformité avec les besoins de l'industrie et fournit des solutions de vannes fiables et durables aux clients du marché mondial.

Normes de mise en œuvre

Normes de conception	API 6D, API 608, ASME B16.34, ISO 17292, BS5351,
Normes de bride	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Méthodes de connexion	RF, RTJ, PC
Tests et acceptation	API598 API6D BS12569
Longueur structurelle	PME B16.10, BS 558, BS12982, ISO 5752
Niveaux de pression et de température	ASME B16.34、
Exigences de protection contre l'incendie	API6FAAPI607
Normes de faible fuite	OIN 15848-1, API 622
Conception anticorrosion	NACE MR 0103 ，NACE MR 0175

Application

Taille	NPS 1/2" ~10" DN15~DN250
Plage de pression	150 LB à 600 LB, PN10 à PN64
Plage de température	；-29 ℃ ~ +200 ℃
Domaine d'application	Eau du robinet, eaux usées, construction, pétrole, industrie chimique, alimentation, médecine, textile, électricité, construction navale, métallurgie, système énergétique, etc.
Mode conduite	Turbine, pneumatique, électrique
Corps de vanne	Pièces forgées : A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Pièces moulées : A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Balle	Sphère : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Bague support de siège de soupape	Anneau de support de siège : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Insert de siège de soupape	PTFE, RPTFE, nylon, Devlon, PEEK
Tige de valve	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caractéristiques de performances

1. Le siège de soupape du robinet à tournant sphérique flottant pneumatique est un joint à lèvre offrant de bonnes performances, un faible coefficient de frottement et un faible couple de fonctionnement.

2. La tige de valve montée en bas peut éviter de s'envoler sous pression. De plus, en cas de situation particulière telle qu'un incendie, il peut former un contact métallique avec le corps de la vanne pour garantir que l'étanchéité ne soit pas affectée par des circonstances particulières.

3. La valve est conçue pour être ignifuge et antistatique.

4. La poignée a pour fonction d'indiquer l'état du commutateur, et la tige de valve à tête plate et la poignée ne seront pas mal alignées.

5. Afin d'éviter un mauvais fonctionnement, les positions complètement ouvertes et entièrement fermées de la vanne sont équipées de trous de verrouillage, ce qui est plus sûr et plus pratique.

6. La taille globale de la valve est relativement petite et son poids est relativement léger. Il peut être utilisé pour des opérations fréquentes et s'ouvrir et se fermer rapidement. Il n'est pas limité par la direction lors de l'installation et de l'utilisation, avec une faible résistance aux fluides, aucune vibration et un faible bruit.
