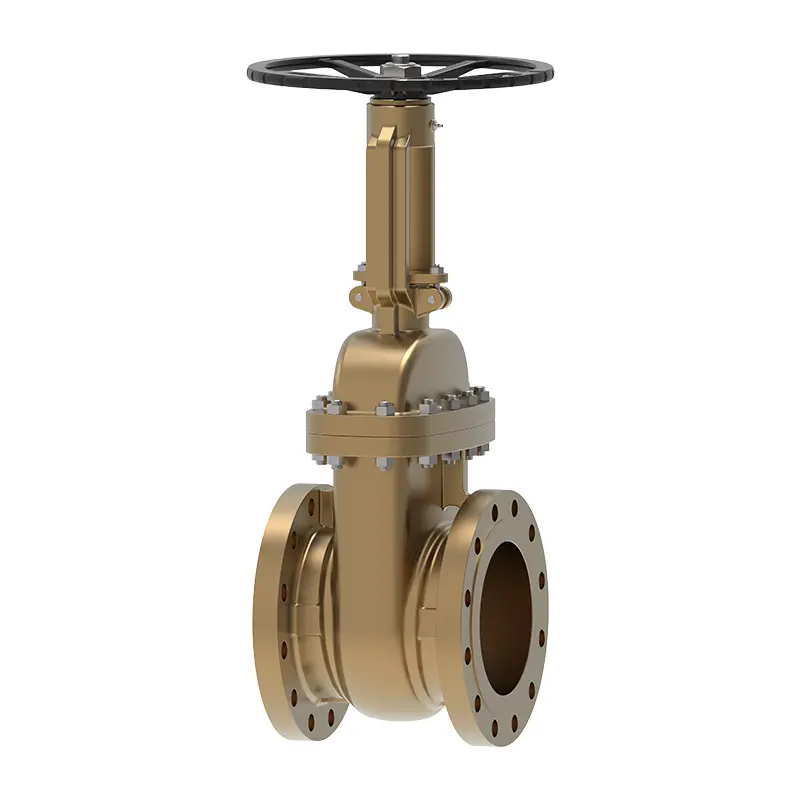

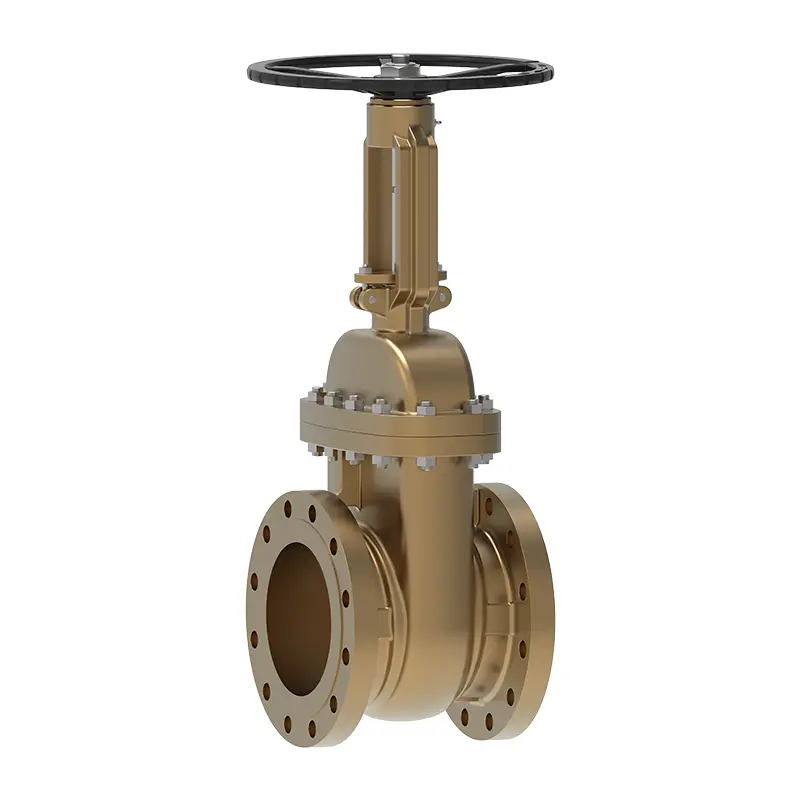

Vanne de porte de coin en bronze

Valve d'attente Valve de porte en bronze de haute qualité Valvebronze de porte de porte de porte adopte le corps de soupape de bronze, la garniture de soupape de bronze, la connexion filetée et le couvercle de soupape conformément à la spécification ASTM B62. Il adopte également la conception de la grille de coin du coulage de précision. Le matériau de bronze en aluminium à haute résistance est résistant à la corrosion / usure. Une variété de méthodes d'entraînement / connexion conviennent à divers pipelines.

envoyer une demande

Description du produit

Pour les soupapes de la clandes sur la porte du coin du bronze durable, la porte est progressivement soulevée et loin de la surface d'étanchéité du siège de soupape en faisant tourner le volant ou en entraînant la tige de soupape à travers le dispositif d'entraînement. Plage de pression CL150 ~ CL300 PN10 ~ PN16. La valve adopte le fonctionnement de la tige croissante et est équipé d'un disque de coin solide. Pas adapté à l'eau potable. Bienvenue pour nous envoyer un message pour nous parler du contenu personnalisé, nous sommes en ligne à tout moment!

Principe de travail:
Lorsque la hauteur de levage de porte atteint environ 1 fois le diamètre nominal de la vanne, le canal fluide n'est pas bloqué et la vanne est complètement ouverte. Dans une utilisation réelle, le haut de la tige de soupape est généralement utilisé comme indication d'ouverture complète. Après avoir atteint la position supérieure, la roue à main est généralement tournée de 1/2 à 1 virage comme la position réelle entièrement ouverte pour empêcher le verrouillage en raison des changements de température. Lorsque la roue à main ou le dispositif d'entraînement est tournée dans la direction opposée, la tige de soupape entraîne la descente de la porte et la surface d'étanchéité de la porte s'adapte progressivement à la surface d'étanchéité du siège de soupape. L'étanchéité est obtenue en appuyant étroitement sur la porte contre le siège de la valve par une force externe ou une pression moyenne pour éviter l'écoulement du milieu.

Normes de mise en œuvre-bronze de barre de barre de barre
Normes de conception	API600 / API6D EN1074-1
Standard de la bride	ASME B16.5 / ASME B16.47- A / B / EN1092
Connexion	Rf.rtj, ff.bw.sw
Acceptation des tests	API 598
Longueur de structure	API 6D ASME B16.10 EN558
Ratings de pression et de température	ASME B16.34
Test incendie	6fa Fire Fire 607
Faible norme de fuite	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0175

Valve de porte de coins application-bronze
Taille	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Plage de pression	CL150 ~ CL300 PN10 ~ PN16
Plage de température	-20 ℃ ~ 250 ℃
Application	Applicable à l'eau, à l'eau de mer, à l'huile, à la vapeur, au gaz naturel et aux liquides faiblement corrosifs. Le type de joint dur peut gérer les particules contenant du milieu ou une température élevée.
Mode d'entraînement	Fonctionnement du roue à la main, équipement de vitesse, à fonctionnement pneumatique, à fonctionnement électrique, à fonctionnement hydraulique
Carrosserie	Al - Bronze
Siège de soupape	EPDM, PTFE, NBR. Al - Bronze, Int + STL
Tige de soupape	F304-F316, Al - Bronze

Caractéristiques de performance
La soupape de porte de coin en bronze a un canal de support droit à l'intérieur du corps de soupape, qui a une faible résistance au fluide, et le support circule en ligne droite avec une faible résistance à l'écoulement, ce qui peut réduire efficacement la perte de pression du système.
Comparé aux vannes d'arrêt, la direction de mouvement de la porte est perpendiculaire à la direction d'écoulement du milieu, ce qui facilite l'ouverture et la fermeture.
Le milieu peut s'écouler dans les deux sens, et il n'est pas nécessaire de considérer la direction d'écoulement du milieu pendant l'installation, ce qui est pratique pour l'installation et l'utilisation dans différents systèmes de pipelines. Il a une apparence simple et une longueur structurelle relativement courte, ce qui est plus avantageux dans les occasions où l'espace d'installation est limité. Il a une bonne transformation de fabrication et un large éventail d'applications.
Le produit peut être fonctionné en roue main; L'équipement fonctionnant; Opéré pneumatique; Opéré électrique; À fonctionnement hydraulique
