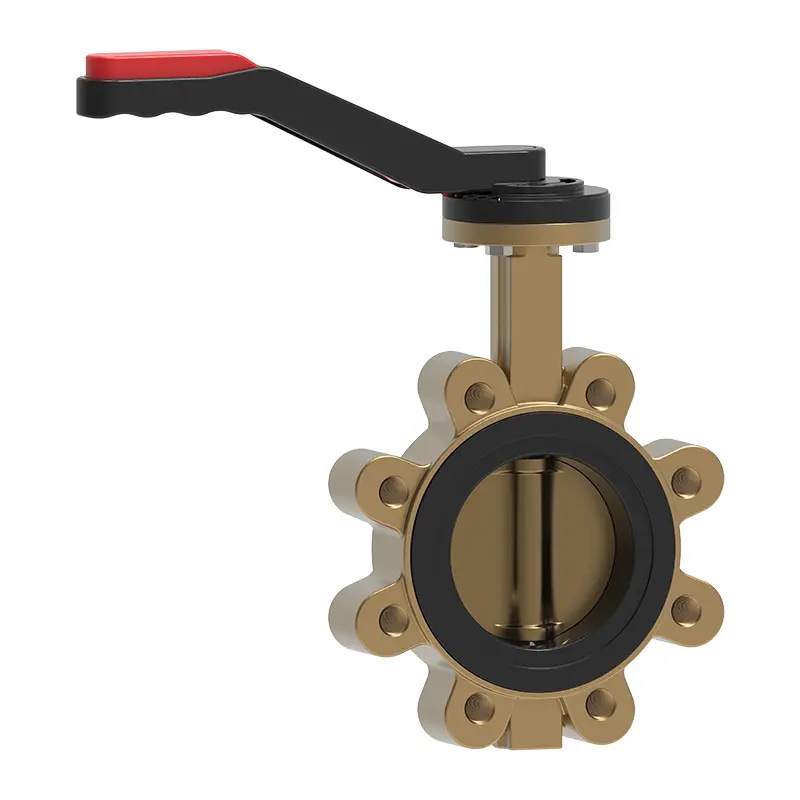

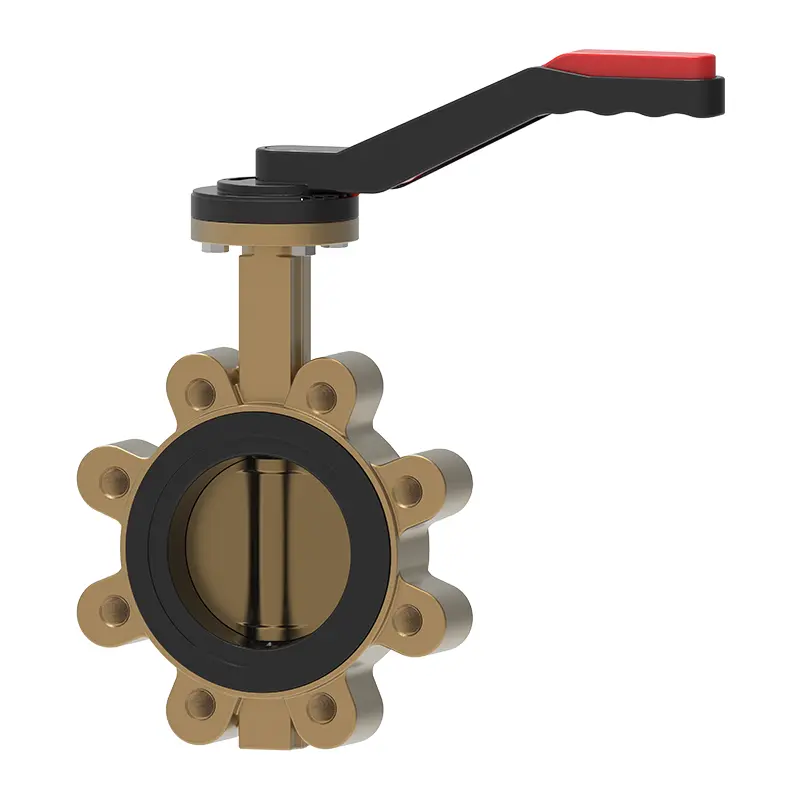

Valve d'attente Bronze Lug Wafer Butterfly Valve peut obtenir un service sans issue bidirectionnel sans brides en aval et obtenir une fermeture hermétique à 200 psi. Il adopte une conception excentrique double / triple, une structure compacte et légère, une installation et une maintenance faciles et divers modes de fonctionnement, adaptés aux conditions de travail complexes.
Valve d'attente Bronze Lug Wafer Butterfly Valve est un produit idéal pour les applications commerciales et légères de processus industrielles, y compris les services de CVC et d'aspirateur, ainsi que de l'eau potable chaude et froide. La valve a une structure compacte, une petite taille, un poids léger et est extrêmement pratique pour installer, démonter et maintenir. Dans le même temps, il peut s'adapter à plusieurs modes de fonctionnement, répondre pleinement aux exigences du système de différents degrés d'automatisation et fonctionner de manière stable et de manière fiable dans diverses conditions de travail complexes.
Normes de mise en œuvre-bronze à borne | |
Normes de conception | Feu 609, EN593 |
Standard de la bride | ASME B16.5 / ASME B16.47- A / B / EN1092 |
Connexion | Rf, ff, |
Acceptation des tests | Feu 598 EN12266 |
Longueur de structure | API609 / EN558 |
Ratings de pression et de température | ASME B16.34 |
Test incendie | / |
Faible norme de fuite | ISO 15848-1, API 622 |
Conception anti-corrosion | NACE MR 0175 |
|
|
Application-bronze Lug Wafer Butterfly Valve | |
Taille | NPS 1 1/2 ″ ~ NPS 24 ″ DN40 ~ DN600 |
Plage de pression | CL125 ~ CL300 PN10 ~ PN50 |
Plage de température | -30 ℃ ~ 200 ℃ |
Application | Eau, eau de mer, pétrole, gaz naturel, liquides faiblement corrosifs et liquides de qualité alimentaire |
Mode d'entraînement | levier, électrique, pneumatique, hydraulique, équipement |
Carrosserie | Al - Bronze |
Noyau de soupape | Al - Bronze |
Tige de soupape | Acier inoxydable 416, 316, 304 ou Al - Bronze |
Caractéristiques de performance
Wait Bronze Lug Wafer Butterfly Valve adopte la structure du bronze en aluminium, qui convient à divers milieux corrosifs tels que l'eau de mer, l'acide et l'alcali. Il peut résister efficacement à l'érosion moyenne et prolonger la durée de vie de la valve.
La structure du joint souple minimise la fuite de supports lorsqu'elle est fermée, ce qui convient très à des applications avec des exigences de scellement élevées. Facile à utiliser, tournez simplement 90 ° pour ouvrir ou fermer rapidement la vanne, avec un petit couple de fonctionnement, une sauvegarde de main-d'œuvre et une lumière.
Lorsqu'elle est complètement ouverte, l'épaisseur du disque de soupape est la seule résistance à l'écoulement des milieux à travers le corps de la valve, atteignant ainsi une chute de pression minimale et un excellent contrôle du débit.
Enfin, la conception compacte et légère facilite l'installation et le maintien, et peut être facilement démontée, réparée et installée dans n'importe quelle position en outre, sa structure relativement simple simplifie les travaux de maintenance.
