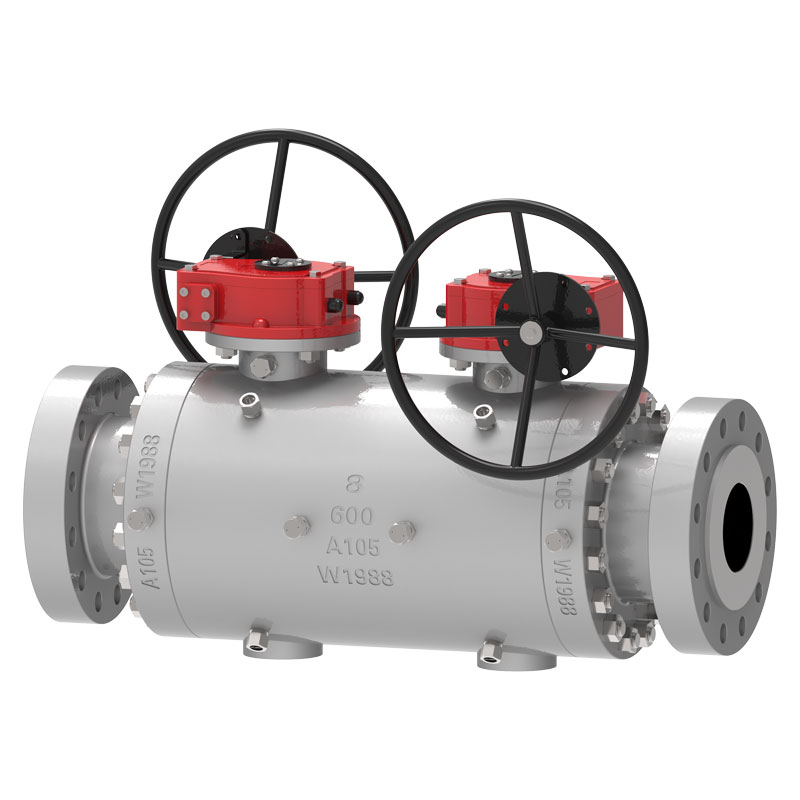

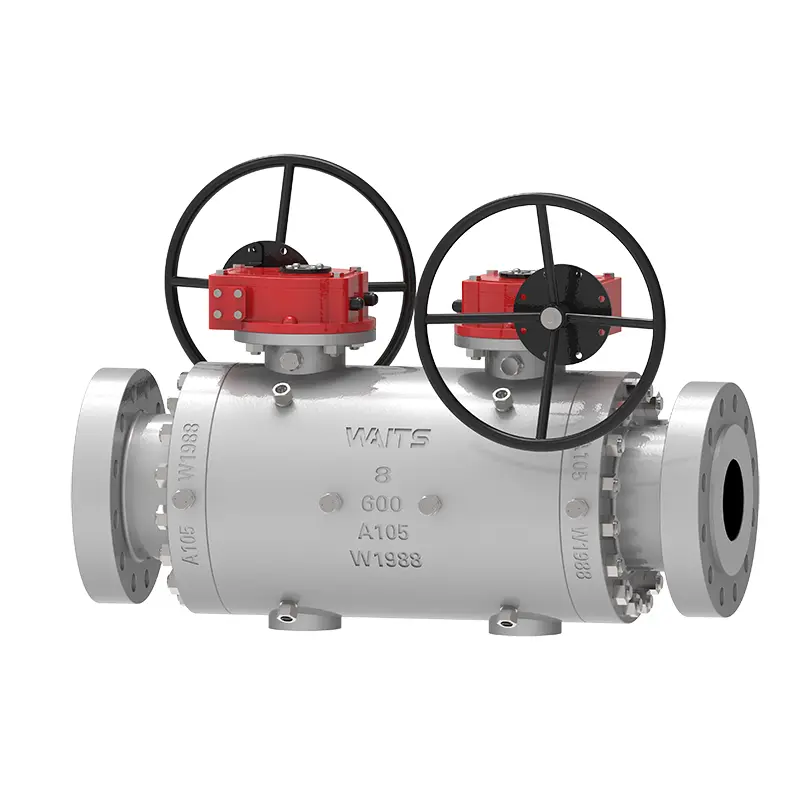

Robinet à tournant sphérique à double blocage et purge

Waits est en mesure de produire et de fournir des vannes à bille à double blocage et de purge sur le marché mondial. Nous avons été fondés aux États-Unis en 1994 et avons établi une succursale chinoise en 2008. Aujourd'hui, notre siège mondial est situé à Wenzhou. Notre base de production de vannes peut concevoir et produire selon les conditions de travail réelles. Ce robinet à tournant sphérique est largement utilisé dans les projets de champs pétrolifères au Moyen-Orient et en Asie du Sud-Est.

envoyer une demande

Description du produit

Si vous souhaitez mettre en œuvre le concept de vanne à bille à double blocage et purge, vous avez besoin de deux vannes d'isolement en ligne et de vannes de purge pour évacuer ou drainer le fluide emprisonné entre les deux éléments fermés afin d'isoler en toute sécurité la canalisation en aval. Cette fonction peut être réalisée avec une seule vanne à bille double bloc et purge avec un orifice de purge entre les deux billes.

Normes de mise en œuvre

Normes de conception	ISO14313/API 6D, API 608, BS 5351
Normes de bride	ASME B 16.5, ASME B16.47, ASME B16.25,
Méthodes de connexion	RF, RTJ, BW
Tests et acceptation	API598, API6D,
Longueur structurelle	API 6D, ASME B16.10
Niveaux de pression et de température	ASME B16.34、
Exigences de protection contre l'incendie	API6FAAPI607
Normes de faible fuite	OIN 15848-1, API 622
Conception anticorrosion	NACE MR 0103, NACE MR 0175

Application

Taille	NPS1/2″~”24″DN15~DN600
Plage de pression	Classe150 ~ 2500 PN10~PN420
Plage de température	；-196°C ~ +600°C
Domaine d'application	Pétrole, industrie chimique, métallurgie, industrie légère, centrales électriques, approvisionnement en eau pour les constructions urbaines, conditions de travail à basse température et pipelines longue distance tels que le pétrole, le gaz et le gaz naturel.
Mode conduite	Turbine, pneumatique, électrique
Corps de vanne	Pièces forgées : A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Pièces moulées : A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Balle	Sphère : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Bague support de siège de soupape	Anneau de support de siège : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Insert de siège de soupape	PTFE, RPTFE, nylon, Devlon, PEEK
Tige de valve	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caractéristiques de performances

1. Économisez de l'espace et du poids, réduisez les coûts d'utilisation, d'installation et de maintenance ultérieure des vannes à bille à double bloc et de purge
2. Minimiser les chemins de fuite
3. Améliorer l'intégrité structurelle de la ligne
4. Améliorer globalement la fiabilité du système
5. Conception de tige antidéflagrante/anti-éruption
6. Conception ignifuge et antistatique
7. Tige à bille indépendante
8. Libération automatique/effet double piston
9. Siège de valve flottant, en siège de valve souple ou métallique

Double Block and Bleed Ball Valve
