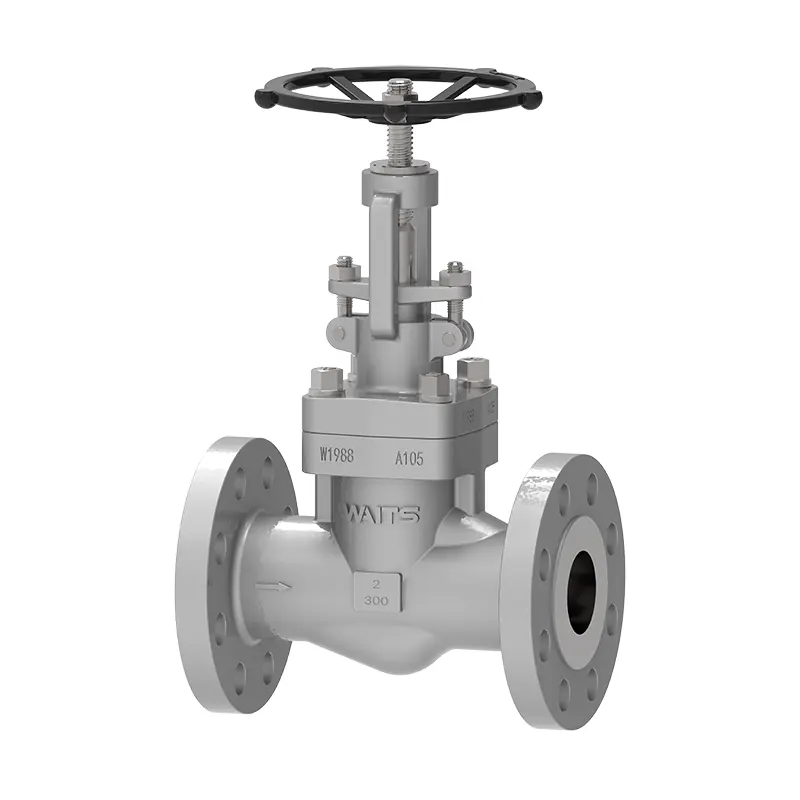

Valve de globe en acier forgé

La qualité des pièces en acier forgé est plus élevée que celle des pièces en acier coulé, et elles peuvent résister à de grandes forces d'impact. La plasticité, la ténacité et d'autres propriétés mécaniques sont également plus élevées que celles des pièces en acier coulé. Le diamètre de la soupape de globe en acier forgé n'est généralement pas plus que DN80, et la plupart d'entre eux sont conçus avec un diamètre réduit. Comparé à la soupape de globe en acier coulé du même diamètre, le débit est légèrement plus petit, mais la plage de pression et de température est supérieure à celle des soupapes en acier coulé, et les performances d'étanchéité sont bien meilleures que celles des soupapes de globe en acier coulé, et la durée de vie est plus longue.
Comme d'autres vannes de globe, les soupapes de globe en acier forgées sont soumises à la direction d'écoulement du milieu. Selon les différentes positions d'installation, elles peuvent être divisées en vannes de globe droites et en vannes de globe à débit direct (vannes de globe de type Y).

Normes de mise en œuvre

Application

Fonctionnalités de performance

1. Les principaux composants sont forgés. La soupape de globe en acier forgé a trois types de joints de cavité: bonnet boulonné, capot soudé et structure de joints de serrage de la pression de cavité.
2. La connexion en anneau métallique peut également être utilisée lorsque les clients ont des exigences spéciales.
3. Bonnet soudé signifie que le corps de soupape et le capot sont connectés à des filetages et entièrement soudés. La connexion complète de pénétration peut également être utilisée lorsque les clients ont des exigences spéciales.
4. La cavité de 9001b, 1500ib, 2500ib, 45001b peut également adopter la structure du joint auto-servante de pression, les performances d'étanchéité augmentent avec l'augmentation de la pression interne et la fiabilité est élevée.
5. Le canal moyen dans le corps de la valve est tortueux, la résistance au fluide est grande et la consommation d'énergie est importante. 6. La surface d'étanchéité n'est pas facile à porter et à rayer, et a de bonnes performances d'étanchéité. Il n'y a pas de glissement relatif entre le disque de soupape et la surface d'étanchéité du corps de soupape lors de l'ouverture et de la fermeture, donc l'usure et les rayures ne sont pas graves, les performances d'étanchéité sont bonnes et la durée de vie est longue.
7. Emballage de graphite flexible est utilisé, le scellage est fiable et l'opération est légère et flexible.
8. Le milieu de la soupape de globe ne peut s'écouler que dans une direction et ne peut pas changer la direction d'écoulement. Lors de l'installation, faites attention à la direction d'écoulement du milieu et à la direction de la flèche du corps de soupape.
9. Le remplacement et l'entretien de l'emballage peuvent être effectués dans un état d'arrêt, ce qui est pratique et rapide et n'affecte pas le fonctionnement du système.
10. La forme est simple, la longueur de la structure est courte, le processus de fabrication est bon et la plage d'applications est large.
