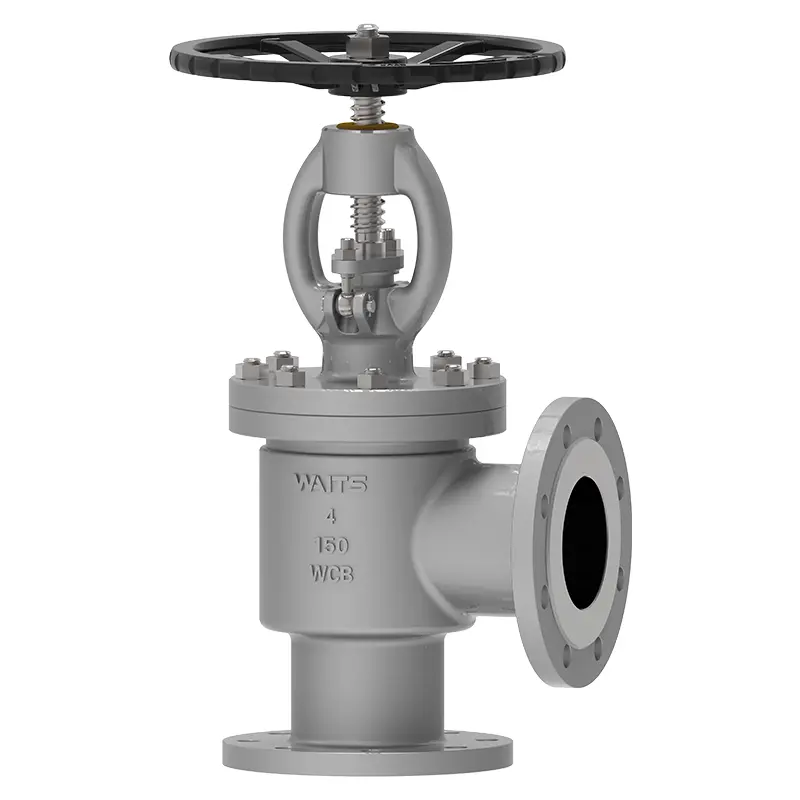

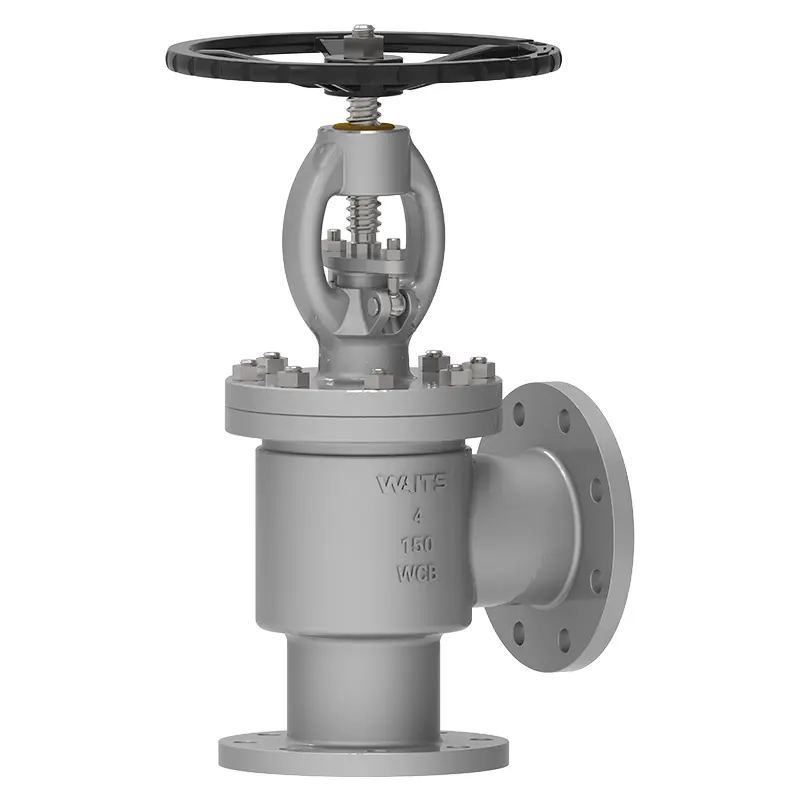

Vanne de globe d'angle

Lorsque vous êtes confronté à un système de tuyauterie de canaux d'écoulement à 90 degrés uniques, vous devez penser à une valve globe à angle de haute qualité de soupape de haute qualité, qui a une large gamme d'applications. Nous utilisons spécialement une conception compacte pour économiser de l'espace et simplifier le routage des pipelines. Lorsque vous êtes confronté à un petit espace ou à une installation limitée, vous pouvez utiliser cette vanne.

envoyer une demande

Description du produit

La soupape de globe d'angle de soupape d'attente peut contrôler l'écoulement du milieu de fluide en tournant la tige de la soupape pour soulever ou abaisser le disque de soupape. Sa conception de canal d'écoulement à angle droit à 90 degrés rompt la structure traditionnelle de la soupape de courant direct, réduisant efficacement la résistance des fluides et la consommation d'énergie. Dans des applications complexes avec un espace d'installation limité, sa conception compacte présente des avantages évidents, ce qui permet d'économiser beaucoup de problèmes et de réduire le temps à cet égard.

La soupape du globe angle est une conception de soupape d'arrêt avec une entrée et une prise perpendiculaire les unes aux autres. Il utilise un mouvement linéaire pour déplacer la pièce de fermeture dans et hors de la surface du siège de la valve. Les soupapes d'angle sont couramment utilisées pour les services d'eau d'alimentation et de drainage du chauffage, ainsi que des vannes à pipeline avec un espace limité. La valve peut également être utilisée comme coude. La valve peut être de type cage, ou avec une connexion de sortie agrandie, une garniture de soupape restrictive ou une doublure de sortie pour réduire les dommages à la corrosion, au clignotement ou à la cavitation.

Normes de mise en œuvre-Angle Globe Valve
Normes de conception	API6D BS1873, DIN 3356, EN 13709
Standard de la bride	ASME B16.5, ASME B16.47 - a / b, en 1092-1 / 2
Connexion	RF, RTJ
Acceptation des tests	Feu 598 EN12266
Longueur de structure	ASME B16.10 / EN 558 / DIN3203,
Ratings de pression et de température	ASME B16.34
Test incendie	API607, API6FA
Faible norme de fuite	API 622
Conception anti-corrosion	NACE MR 0175

Vannes de globe à angle d'application
Taille	DN15 ~ DN300 （NPS½ "~ 12"）
Plage de pression	PN16 ~ PN160 （CLASS150 ~ 900）
Plage de température	-29 ℃～ + 570 ℃
Application	Liquide acide / alcalin, gaz naturel liquéfié, huile à viscosité élevée, réseau de pipelines souterrains, module d'intégration d'équipement, etc.
Mode d'entraînement	Voleur à la main, engrenage conique, électrique, pneumatique, etc.
Couvercle de carrosserie / valve	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Surface d'étanchéité	Corps, body Cladding Alloy à base de fer, vêtu d'alliage dur
Tige de soupape	A182-F6A-F304-F316-F51 17-4ph / XM-19 ...
Noix de tige de soupape	Alliage de cuivre
Filler	Graphite flexible, emballage d'amiante en graphite, polytétrafluoroéthylène ...

Caractéristiques de performance

Dans l'industrie des engrais, les défis de la valve dans la production d'urée et d'ammoniac sont des milieux corrosifs, une cristallisation et une haute pression. Les soupapes d'angle ont développé des soupapes d'angle, qui présentent les avantages suivants:

Basse pression à basse pression, réduction de la cristallisation

Pas d'angle mort, empêchez la corrosion

Plaque de soupape une pièce et tige de soupape, empêchez l'angle mort entre la plaque de soupape et la tige de soupape

Surface de la plaque de soupape en alliage entièrement stellite, réduisez l'usure

Couvercle de soupape boulonné, couvercle de soupape de soupape de classe A et joint de bride de carrosserie de soupape

Emballage de tige de soupape à faible émission

Pas de pièces en aluminium / bronze

Corps, alliage de fer à base de fer du corps, vêtu d'alliage dur

Les soupapes de globe d'angle peuvent être utilisées pour le liquide acide / alcalin, le gaz naturel liquéfié, l'huile à viscosité élevée, le réseau de pipeline souterrain, le module d'intégration de l'équipement, etc.

Vous pouvez le conduire par roue à main, équipement conique, électrique, pneumatique, etc.
