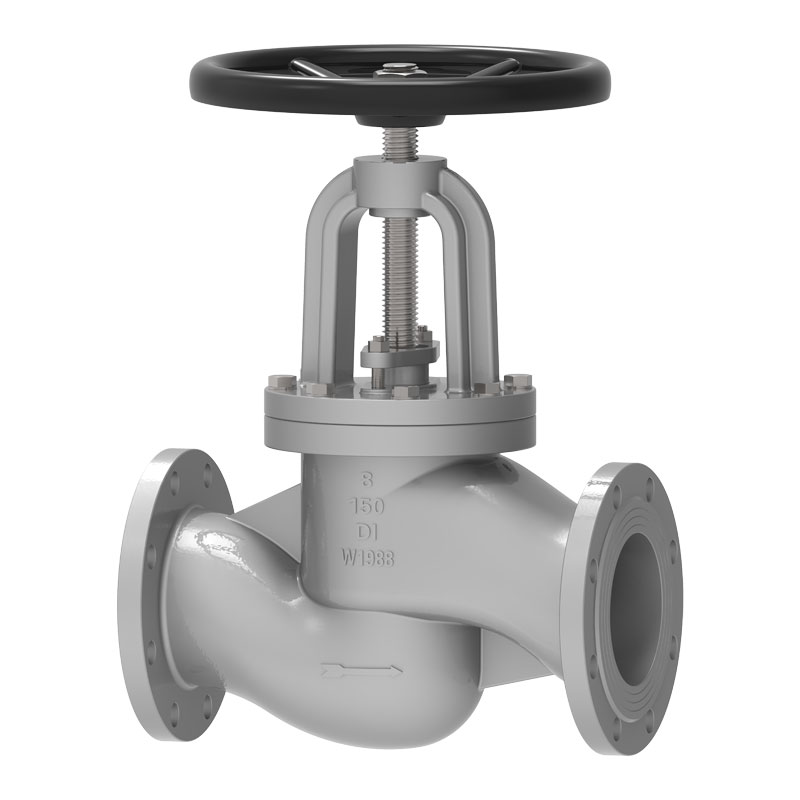

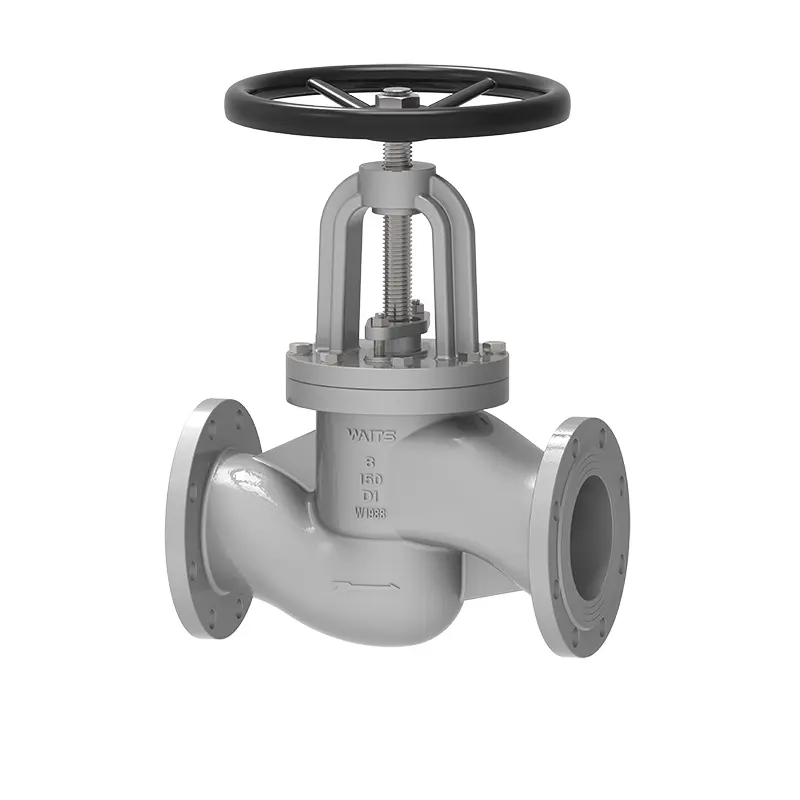

Ductile Iron S Pattern Globe Valve

Le robinet à soupape en fonte ductile à motif S produit par Waits est conçu pour un contrôle précis du débit et un minimum de fuites. Nous sélectionnons soigneusement les matières premières pour garantir que la résistance à la corrosion et la résistance à l'usure de la vanne se situent dans une plage fiable et conviennent à une utilisation à long terme.
Ce robinet à soupape est conçu pour s'adapter aux conditions de haute pression et peut rester stable et fiable dans différentes applications industrielles. Il s'adapte aux différentes conditions de travail et caractéristiques des pipelines et ne nécessite pas d'entretien fréquent. Il a une bonne durée de vie et réduit vos coûts de main-d'œuvre et de maintenance pendant l'utilisation.
La capacité d'étranglement du robinet à soupape en fonte ductile à motif S est largement utilisée dans les usines de traitement de l'eau, les applications de vapeur et les industries chimiques. De plus, certains systèmes haute pression choisiront également cette vanne en raison de sa bonne résistance structurelle et de sa forte adaptabilité.

Normes de mise en œuvre

Application

Caractéristiques de performances

(1) La structure du robinet d'arrêt est plus simple que celle du robinet-vanne et elle est plus facile à fabriquer et à entretenir.
(2) La surface d'étanchéité n'est pas facile à porter et à rayer, et les performances d'étanchéité sont bonnes. Il n'y a pas de glissement relatif entre le disque de vanne et la surface d'étanchéité du corps de vanne lors de l'ouverture et de la fermeture, donc l'usure et les rayures ne sont pas graves, les performances d'étanchéité sont bonnes et la durée de vie est longue.
(3) Lors de l'ouverture et de la fermeture, le disque de la vanne a une petite course et une hauteur inférieure à celle du robinet-vanne, mais la longueur structurelle est plus longue que le robinet-vanne.
(4) The opening and closing torque is large and the opening and closing time is relatively long.
(5) Étant donné que le canal du fluide dans le corps de la vanne est tortueux, la résistance du fluide est importante et la consommation d'énergie est relativement importante.
(6) Lorsque la pression nominale PN du sens d'écoulement du fluide est ≤16MPa, l'aval est généralement adopté et le fluide s'écoule vers le haut depuis le bas du disque de la vanne ; lorsque la pression nominale PN≥20MPa, le flux inverse est généralement adopté et le fluide s'écoule vers le bas depuis le haut du disque de la vanne pour augmenter les performances d'étanchéité. Il convient toutefois de noter que lors de l'utilisation de la vanne d'arrêt, le fluide ne peut s'écouler que dans un seul sens et ne peut pas changer le sens d'écoulement.
(7) Le disque de valve s'érode facilement lorsqu'il est complètement ouvert, vous devez donc faire attention lors de son utilisation.
L'axe de la tige de vanne de la vanne d'arrêt est perpendiculaire à la surface d'étanchéité du siège de vanne. La course d'ouverture ou de fermeture de la tige de soupape est relativement courte et a une action de coupe fiable. Il convient pour couper, réguler et étrangler le fluide.
