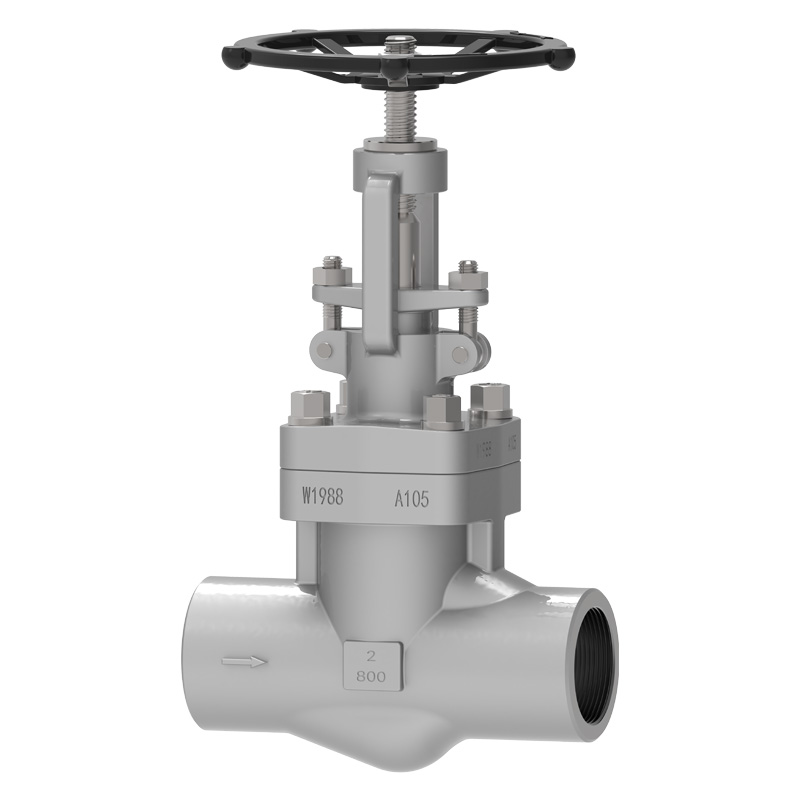

Vanne à soupape en acier forgé NPT

Dans la fabrication de vannes, la qualité des pièces en acier forgé est généralement supérieure à celle des pièces en acier moulé et elles peuvent résister à des forces d'impact importantes. Leur plasticité, leur ténacité et autres propriétés mécaniques sont également supérieures à celles des pièces en acier moulé.
Le diamètre des robinets à soupape en acier forgé ne dépasse généralement pas DN80, et la plupart d'entre eux sont des modèles à diamètre réduit. Par rapport aux vannes d'arrêt en acier moulé du même diamètre, le débit est légèrement inférieur, mais la plage de pression et de température qu'il peut supporter est supérieure à celle des vannes en acier moulé, et les performances d'étanchéité sont bien meilleures que celles des vannes d'arrêt en acier moulé. , et la durée de vie est plus longue.
Comme les autres robinets à soupape, les robinets à soupape en acier forgé NPT sont également limités par le sens d'écoulement du fluide. Selon les différentes positions d'installation, ils peuvent être divisés en vannes à passage droit et vannes à passage direct.

Normes de mise en œuvre

Application

Caractéristiques de performances

1. Les principaux composants du robinet à soupape en acier forgé NPT sont forgés et il existe trois types de joints à cavité : chapeau boulonné, chapeau soudé et structure de joint auto-serrant à pression de cavité.
Parmi eux, le chapeau boulonné signifie que le corps de la vanne et le chapeau sont reliés par des boulons et des écrous, et le joint enroulé en graphite flexible en acier inoxydable est utilisé pour l'étanchéité. Si vous avez des exigences particulières, nous pouvons également utiliser une connexion par anneau métallique.
Le chapeau soudé signifie que le corps de vanne et le chapeau sont reliés par des filetages, entièrement soudés et scellés, et peuvent également être entièrement soudés selon vos besoins.
Les cavités 9001b, 1500Ib, 2500Ib, 45001b peuvent également adopter une structure d'étanchéité auto-serrante sous pression, et les performances d'étanchéité augmentent avec l'augmentation de la pression interne, et la fiabilité est élevée.
2. Le canal moyen dans le corps de la vanne est tortueux, ce qui entraînera une résistance aux fluides et une consommation d'énergie importantes.
3. La surface d'étanchéité n'est pas facile à porter et à rayer, et les performances d'étanchéité sont bonnes. Il n'y a pas de glissement relatif entre le disque de vanne et la surface d'étanchéité du corps de vanne lors de l'ouverture et de la fermeture, l'usure et les rayures ne sont pas graves et la durée de vie est plus longue.
4. Une garniture flexible en graphite est utilisée, qui présente une étanchéité fiable et est facile et flexible à utiliser.
5. Le fluide du robinet à soupape ne peut s'écouler que dans un seul sens et ne peut pas changer le sens d'écoulement. Par conséquent, il est nécessaire de faire attention au sens d'écoulement du fluide et au sens de la flèche du corps de la vanne lors de l'installation.
6. Le remplacement et la maintenance de l'emballage peuvent être effectués dans un état d'arrêt, ce qui est pratique et rapide et n'affecte pas le fonctionnement du système.
7. La forme est simple, la longueur de la structure est courte, le processus de fabrication est bon et la gamme d'applications est large.
