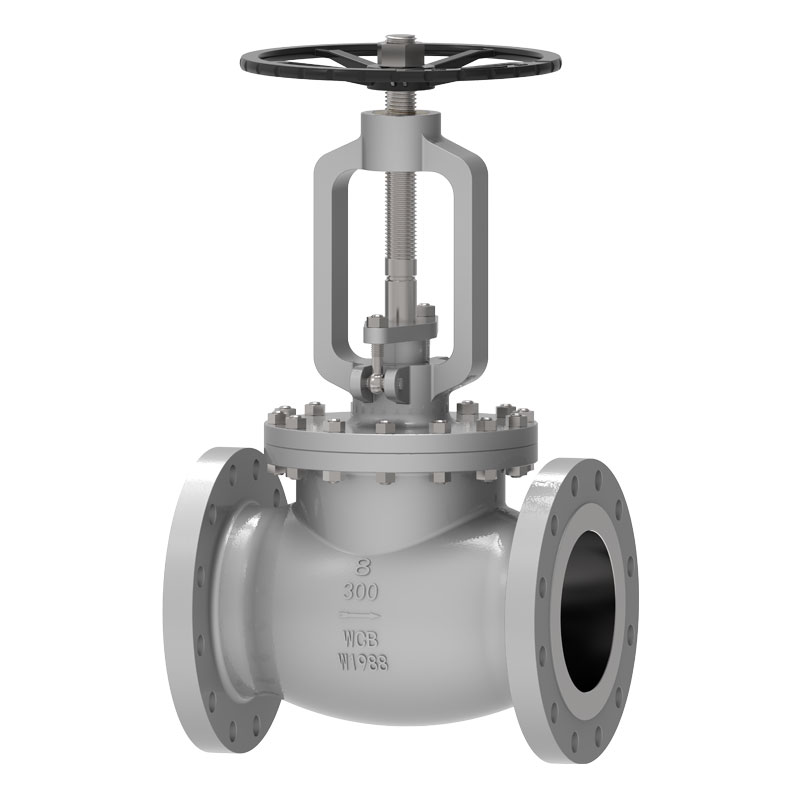

Valve de globe en acier coulé

La soupape du globe en acier coulé de Waits est de prix favorable, d'excellente qualité et de performances à coût élevé. Nous avons été fondés aux États-Unis en 1994 et avons établi une succursale en Chine en 2008. Nous avons deux bases de production à Wenzhou et Tianjin. La soupape du globe en acier coulé peut contrôler avec précision les fluides et est un choix de haute qualité pour le contrôle du fluide du pipeline. Il est profondément favorisé par le marché international, en particulier en Europe, en Amérique, au Moyen-Orient et dans d'autres régions.

envoyer une demande

Description du produit

Soupape de globe en acier coulée boulonnée est une soupape d'arrêt avec un corps boulonné et un couvercle, et un joint ou un anneau d'étanchéité octogonal est installé au milieu sous forme de joint. Selon les différentes positions d'installation, la soupape de globe peut être divisée en une soupape de globe droite (valve globe de type T) et une soupape de globe à flux direct (soupape de globe de type Y). Étant donné que la tige de soupape a une course d'ouverture ou de fermeture relativement courte et a une fonction de coupure très fiable, et comme le changement de l'ouverture du siège de la valve est proportionnel à la course du disque de soupape, il est très adapté à la régulation du débit. Il peut être utilisé pour couper, réguler et étrangler les pipelines de liquide tels que l'eau du robinet, les eaux usées, la construction, les aliments, l'électricité, les médicaments, la métallurgie, le textile, l'énergie, etc. La soupape de globe est généralement connectée au pipeline par connexion de la bride ou connexion de soudage. Les dispositifs d'entraînement en option sont les suivants: roue à main, équipement conique, électrique, pneumatique, etc.

Normes de mise en œuvre

Norme de conception	ASME B16.34, BS 1873, EN 558-1, GOST
Normes de bride	ASME B 16.5, ASME B16.47, Din2543, Din2544
Connexion finale	RF, RTJ, BW, etc.
Inspection et test	API 598, à partir de 3230, GOST
Face à face	ASME B16.10, DIN 3202, EN 1092-1
Ratings de pression et de température	ASME B16.34
Test ignifuge	API607, API6FA
Normes de fuite faible	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0103, NACE MR 0175

Application

Taille	2 "-24", DN50 DN600
Cote de pression	Classe 150-1500, PN10-PN260
Température de fonctionnement	-60 ° C ~ 450 ° C
Plage d'applications	Eau du robinet, eaux usées, construction, pétrole, industrie chimique, nourriture, médecine, textile, électricité, construction navale, métallurgie, système énergétique, etc.
Opérateur	HW, équipement, électrique, pneumatique, etc.
Matériau du corps	Acier en carbone, acier inoxydable, acier inoxydable duplex, acier en alliage, monel, bronze al, etc.
Surface d'étanchéité	Corps, body Cladding Alloy à base de fer, vêtu d'alliage dur
Tige de soupape	F6A F304 F316 F51 F53 MONEL K500
Noix de tige de soupape	Alliage de cuivre
Emballage	Graphite flexible, emballage d'amiante en graphite, polytétrafluoroéthylène ...

Fonctionnalités de performance

1. La soupape du globe en acier coulé repose sur la pression de la tige de soupape pour faire de la surface d'étanchéité du disque de soupape et la surface d'étanchéité du siège de la soupape s'adapter de près pour empêcher l'écoulement du milieu. Il appartient à la vanne de scellage forcée F.
2. La direction d'écoulement des médias de la valve de globe est "faible et élevée" et "haut et bas". Le milieu ne peut couler que dans une direction et a une directionnalité pendant l'installation.
3. Les formes structurelles du corps de la valve sont directement, flux direct et angle droit.
4. Lorsque la soupape de globe est ouverte, lorsque la hauteur d'ouverture du disque de soupape atteint 25% à 30% du diamètre nominal de la soupape d'arrêt, le débit a atteint le maximum, indiquant que la soupape d'arrêt a atteint la position entièrement ouverte.
5. La structure de la valve est plus simple que la vanne de porte, et elle est plus pratique pour fabriquer et entretenir.
6. La surface d'étanchéité n'est pas facile à porter et à rayer, et les performances d'étanchéité sont bonnes. Il n'y a pas de glissement relatif entre le disque de soupape et la surface d'étanchéité du corps de la valve pendant l'ouverture et la fermeture, donc l'usure et les rayures ne sont pas graves, les performances d'étanchéité sont bonnes et la durée de vie est longue.
7. Lors de l'ouverture et de la fermeture, la course du disque de soupape est petite, de sorte que la hauteur de la soupape de globe est plus petite que celle de la vanne de grille, mais la longueur structurelle est plus longue que celle de la valve de grille.
8. Le couple d'ouverture et de clôture est important et nécessite plus d'efforts.
9. La résistance au fluide est grande car le canal moyen dans le corps de la valve est tortueux, la résistance au fluide est grande et la consommation d'énergie est grande.
10. Le disque de soupape est souvent érodé lorsqu'il est complètement ouvert.

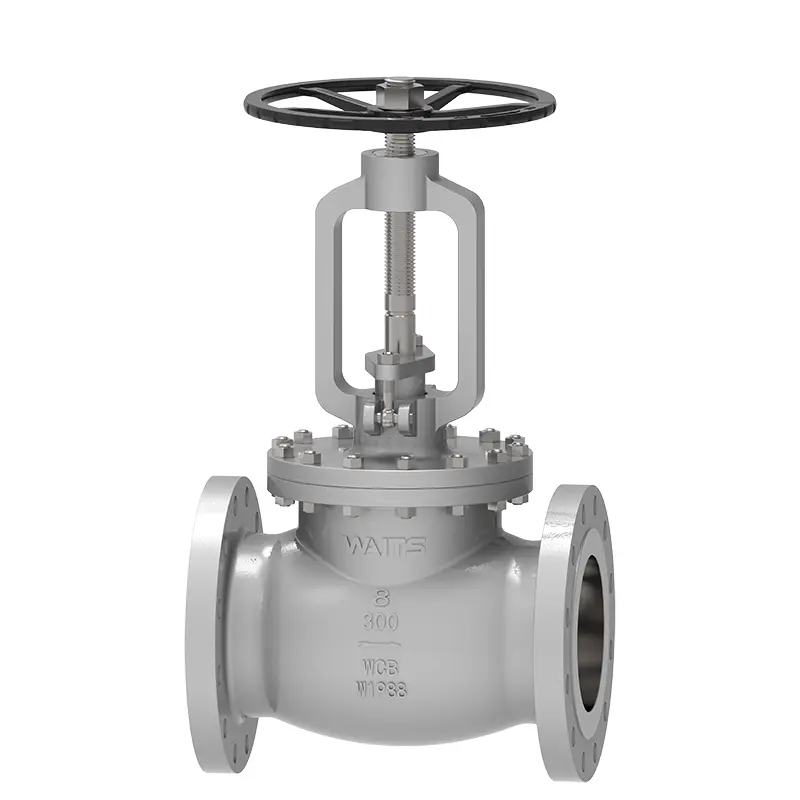

Cast Steel Globe Valve
