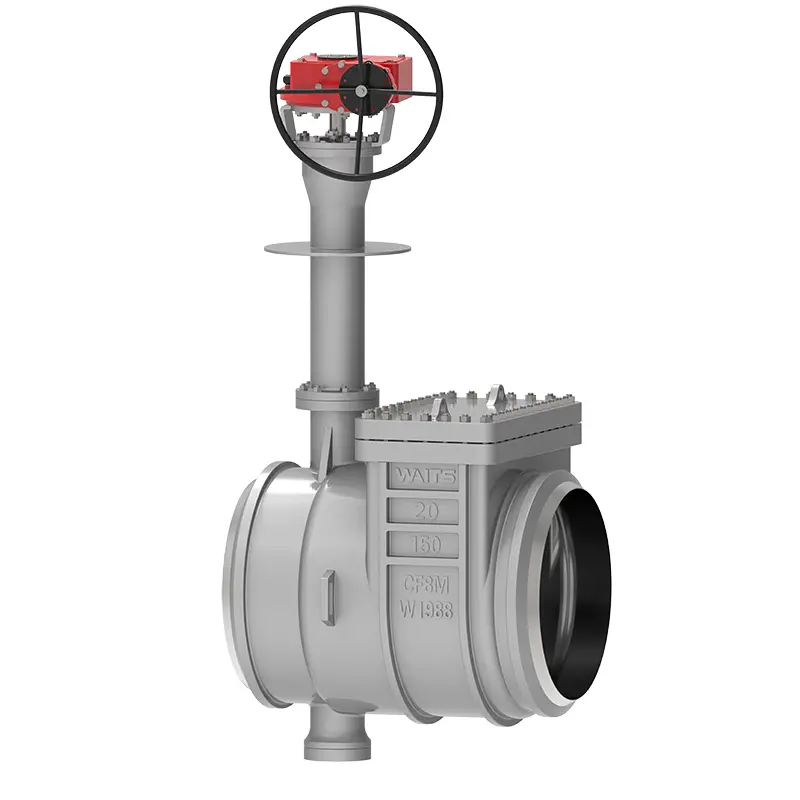

Valve de papillon cryogénique Entrée supérieure

La valve à papillon cryogénique supérieure est une vanne de papillon longue durée de vie. Nous avons activement introduit de nouvelles technologies pendant la conception et la production, et une équipe de professionnels de l'industrie a surveillé les instructions tout au long du processus.
Les composants de cette valve papillon incluent principalement le corps de la valve, la plaque de papillon, la bague d'étanchéité, le mécanisme de transmission, etc. La conception structurelle adopte un principe excentrique bidimensionnel ou tridimensionnel, et un nouveau processus de scellant élastique ou de la compatibilité de l'étanchéité à plusieurs niveaux durs et doux est utilisé.
Dans le même temps, la résistance globale à la corrosion, la résistance à haute température et la résistance à l'usure de la vanne de papillon cryogénique supérieure sont également excellentes, ce qui est suffisant pour faire face à diverses conditions de travail complexes sans entretien ni remplacement fréquent.

Normes de mise en œuvre

Application

Fonctionnalités de performance

1. La vanne cryogénique de papillon supérieur est conçue avec des bords de biseau doubles et une petite excentricité. Son couple atteint le niveau principal (40% ~ 60% de ses pairs), et les prix électriques et pneumatiques correspondants sont très avantageux;
2. Le siège de soupape et la bague d'étanchéité sont conçus comme des pièces distinctes, et la valve a un port d'inspection pour une maintenance et un remplacement faciles.
3. La plaque de soupape et la tige de soupape sont conçues avec des clés doubles de haut en bas, qui ne seront pas coincées à basse température et auront une conception anti-vol API 609;
4. La surface d'étanchéité n'a presque aucune usure et une longue durée de vie de service;
5. Il a une large gamme d'applications, y compris des dispositifs de température ultra-bas tels que le GNL, le propylène et l'éthylène;
6. Il divulgue API598 à température ambiante et 1/3 de BS6364 à basse température. Il répond aux exigences d'étanchéité positives et inversées de BS6364 à basse température;
7. Le corps de soupape et le siège de soupape sont des composants séparés, et le siège de soupape et la bague d'étanchéité peuvent être fabriqués à différents matériaux;
8. Trois excentricités: la ligne médiane de l'arbre s'écarte de la ligne médiane de la surface d'étanchéité, la ligne médiane de l'arbre s'écarte légèrement de la ligne médiane du pipeline et la ligne médiane de la surface d'étanchéité du corps de la valve (cône oblique) forme une position d'angle avec la ligne médiane du pipeline;
