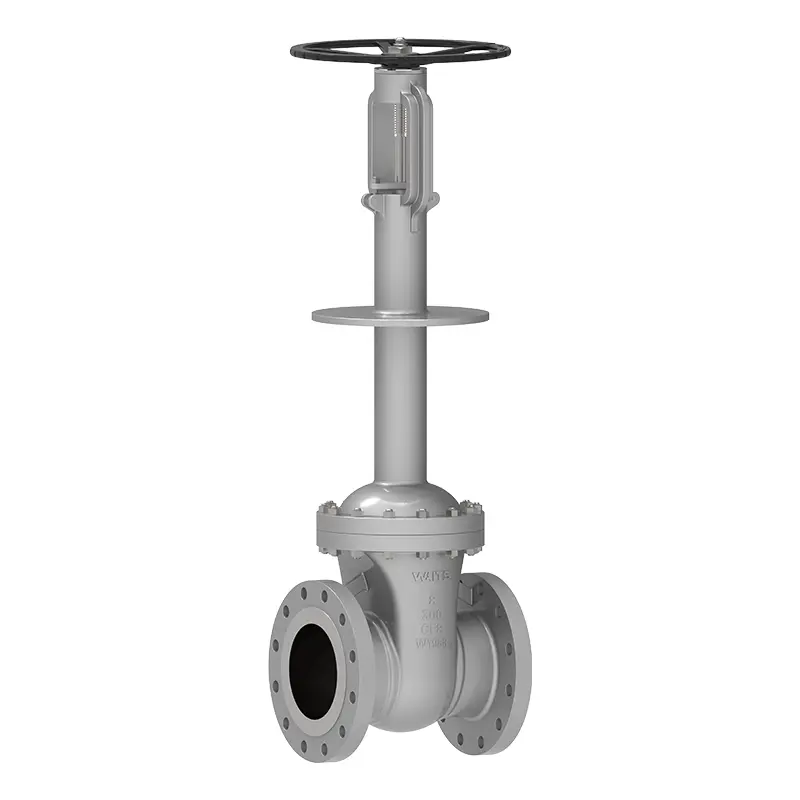

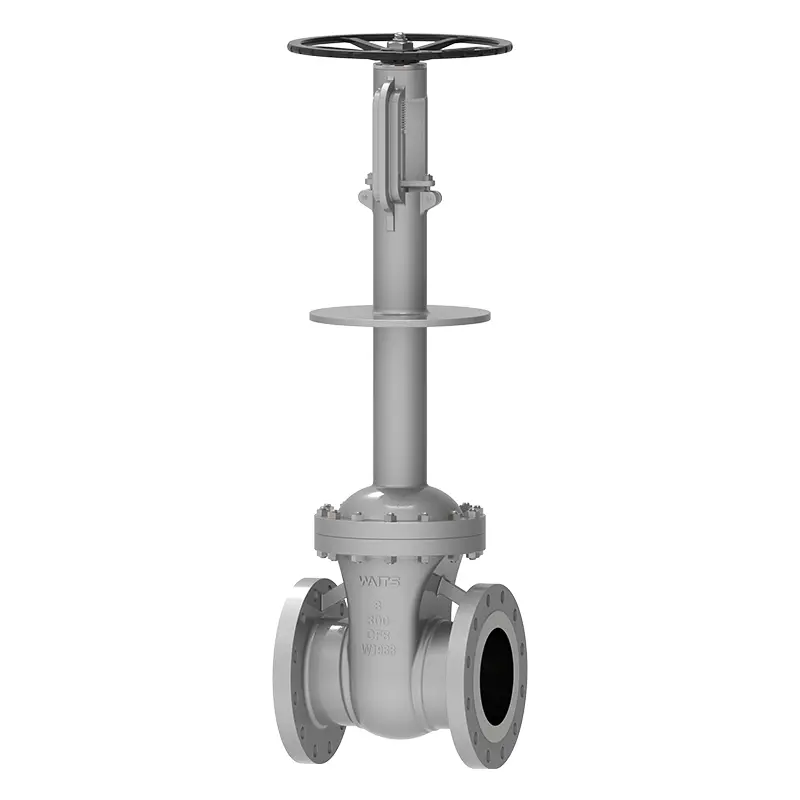

Vanne à vanne cryogénique

Waits est un important fournisseur d'intégration de vannes, la vanne cryogénique est l'un de nos produits. Nous disposons de notre propre base de production et le siège mondial est situé à Wenzhou, en Chine. Les matériaux de production des produits sont soigneusement sélectionnés et peuvent offrir des prix compétitifs. Ils ont été largement utilisés en Arabie saoudite, aux Émirats arabes unis, au Koweït et dans la région du nord, et peuvent faire face à des conditions de travail complexes.

envoyer une demande

Description du produit

Le robinet-vanne cryogénique fonctionne généralement à une température inférieure à -40°C et est principalement utilisé dans les usines d'éthylène, de gaz naturel liquéfié, de gaz naturel GPL, les réservoirs de stockage de GNL, les bases de réception et les stations satellites, les équipements de séparation de l'air, les équipements de séparation des gaz résiduaires pétrochimiques, oxygène liquide, hydrogène liquide, azote liquide, argon liquide, réservoirs de stockage cryogéniques de dioxyde de carbone et camions-citernes, équipement de production d'oxygène par adsorption modulée en pression, etc.

Normes de mise en œuvre

Normes de conception	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Normes de bride	ASME B16.10, ASME B16.25, ASME B16.5
Méthodes de connexion	RF, RTJ, BW
Tests et acceptation	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Longueur structurelle	ASME B16.10,
Pressure and temperature ratings	ASME B16.34、
Essai ignifuge	API607, API6FA
Normes de faible fuite	OIN 15848-1, API 622
Conception anticorrosion	NACE MR 0103, NACE MR 0175

Application

Taille	NPS 2″ ~ NPS 24″ DN50~ DN600
Plage de pression	CL150~ CL1500PN10~PN250
Plage de température	；-196°C ~ +150
Domaine d'application	Principalement utilisé dans l'éthylène, les équipements de gaz naturel liquéfié, le gaz naturel GPL, les réservoirs de stockage de GNL, les bases de réception et les stations satellites, les équipements de séparation de l'air, les équipements de séparation des gaz résiduaires pétrochimiques, l'oxygène liquide, l'hydrogène liquide, l'azote liquide, l'argon liquide.
Mode conduite	Turbine, pneumatic, electric
Corps de vanne/couvercle de vanne	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Plaque de soupape/siège de soupape	F316/F304+HF
Tige de valve	F6A F304 F316 F51 F53 Monel K500
Écrou de tige de soupape	Alliage de cuivre
Emballage	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

Caractéristiques de performances

1. All cryogenic gate valve parts in contact with the medium are strictly cryogenically treated according to the requirements of the specification before finishing to ensure that the parts can fully withstand the expansion and contraction caused by temperature changes, and the structure of the valve seat will not be permanently deformed due to temperature changes;
2. A long-necked valve cover structure that can protect the stuffing box is adopted;
3. La structure du portail n'est pas affectée par les changements de température et peut maintenir la stabilité et l'étanchéité. Plus précisément, des portails élastiques et des portails ouverts sont adoptés ;
4. Le siège d'étanchéité supérieur est une structure de revêtement en carbure de cobalt-chrome-tungstène pour éviter que les matériaux en acier inoxydable ne se mordent ;
5. Structure de surface d'étanchéité du siège de soupape et de la vanne : revêtement en carbure de cobalt-chrome-tungstène ;
6. La structure du trou de décompression peut empêcher une augmentation anormale de la pression dans la cavité centrale. L'emplacement du trou de décompression dépend de la structure de la vanne. Il peut être placé sur le siège de vanne ou sur la plaque d'obturation et connecté à l'extrémité d'entrée de la vanne ;
7. La surface de la tige de vanne est nitrurée et durcie pour éviter que les rayures de surface lors de l'ouverture et de la fermeture de la vanne n'affectent les performances d'étanchéité ;
8. Sélection personnalisée : la garniture peut être sélectionnée comme garniture à faible fuite selon les exigences de l'utilisateur pour garantir que la fuite au niveau de la garniture de la vanne répond aux exigences de protection de l'environnement. Des manchons soudés peuvent être fournis selon les besoins de l'utilisateur. Des plaques d'isolation (plaques goutte à goutte) peuvent être fournies selon les besoins de l'utilisateur.

Cryogenic Gate Valve
