Valve de papillons à entrée latérale cryogénique

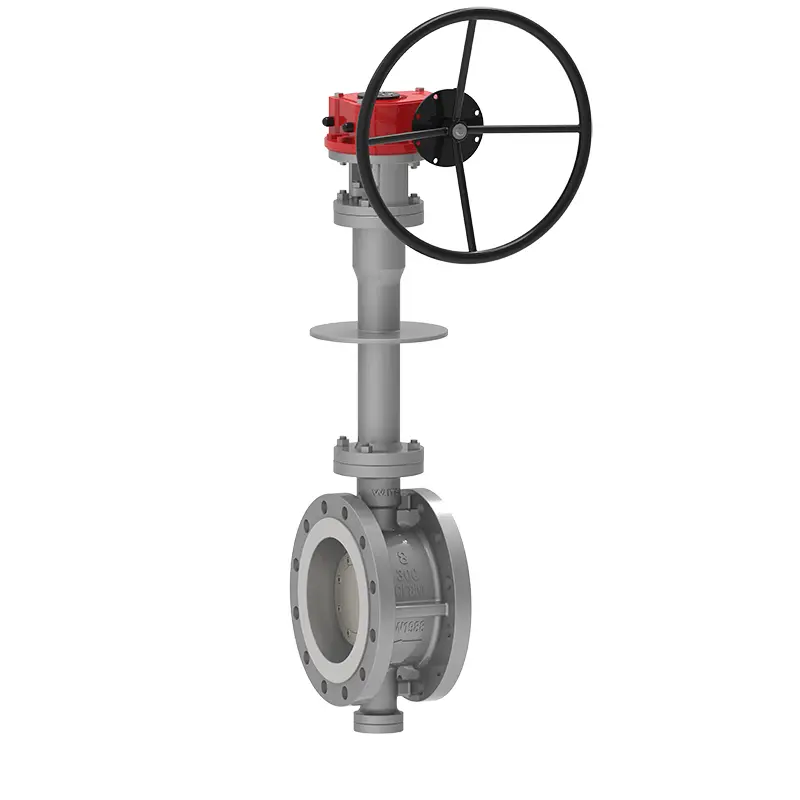

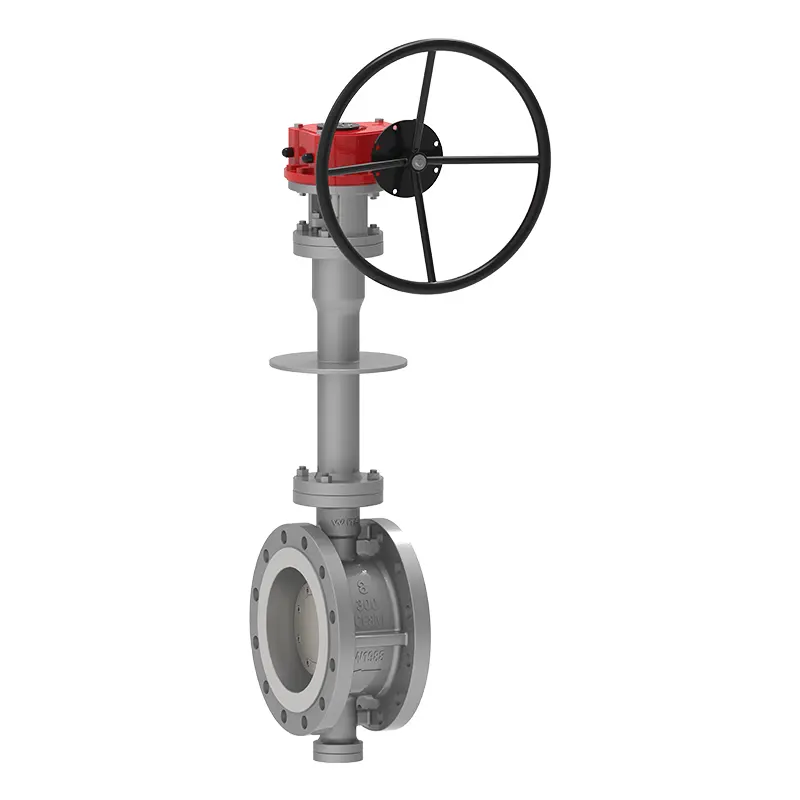

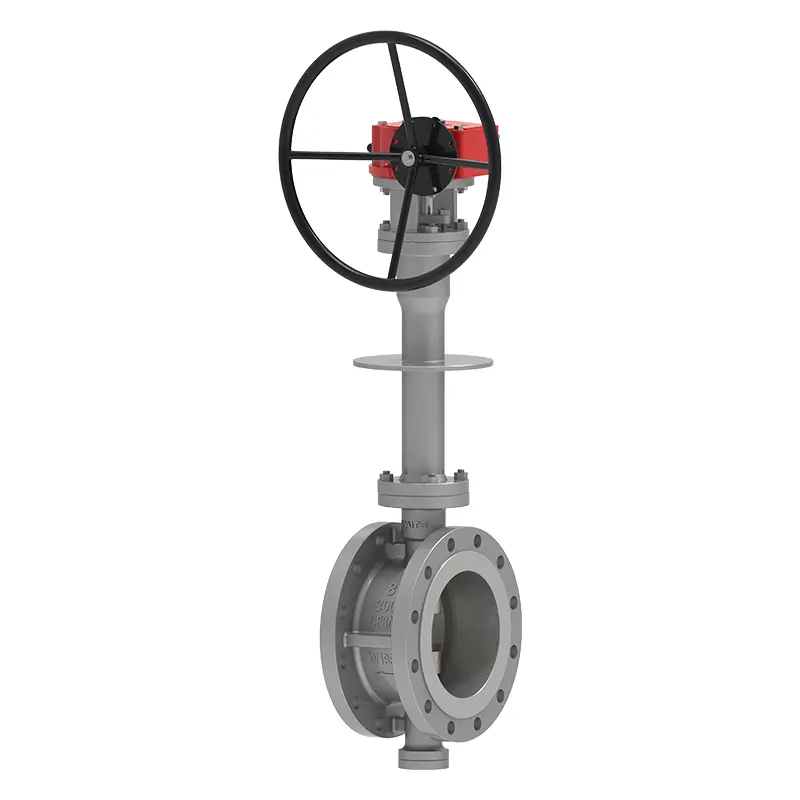

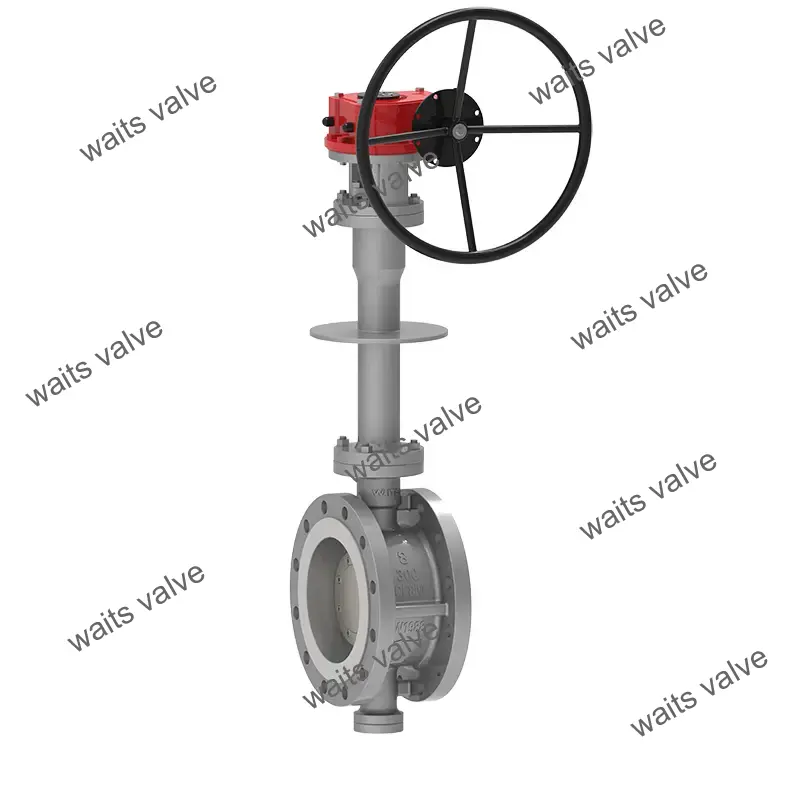

La soupape de papillon cryogénique d'entrée latérale est une valve de papillon longue durée de vie et sauvage d'énergie nouvellement développée par Waits. Il se compose d'un corps de valve, d'une plaque de papillon, d'un anneau d'étanchéité, d'un mécanisme de transmission et d'autres composants principaux. Sa structure adopte la conception de principes excentriques bidimensionnels ou tridimensionnels et applique une nouvelle technologie compatible avec un joint élastique ou un joint à plusieurs niveaux durs et doux, ce qui réduit le couple lorsque la valve papillon est en fonctionnement, permet d'économiser plus d'efforts et d'énergie. Une telle conception et sélection de processus peuvent également assurer la résistance globale à la corrosion, une résistance à haute température et une résistance à l'usure de la valve papillon.

Normes de mise en œuvre

Application

Fonctionnalités de performance

1. La valve de papillon cryogénique de l'entrée latérale adopte la double conception de biseau et de petite excentricité: le couple atteint le niveau intérieur leader (40% ~ 60% des pairs), et les prix électriques et pneumatiques assortis sont très avantageux;
2. Le siège de soupape et la bague d'étanchéité peuvent être remplacés en ligne par une conception de compartiment de maintenance: le siège de soupape et la bague d'étanchéité sont séparés, et la valve a un port d'inspection pour une maintenance et un remplacement faciles.
3. Les clés doubles supérieures et inférieures de la plaque de soupape et la tige de soupape peuvent garantir qu'il ne restera pas coincé à basse température, et en même temps rencontrer la conception anti-vol API 609;
4. Le couple de la valve est petit: la surface d'étanchéité est proche de zéro usure, qui prolonge la durée de vie de la valve;
5. Il dispose d'une large gamme d'applications et peut être utilisé pour des dispositifs de température ultra-bas tels que le GNL, le propylène et l'éthylène;
6. Bonnes performances d'étanchéité: la fuite à température normale est API598, et la fuite à basse température est de 1/3 de BS6364. Répondre aux exigences d'étanchéité positives et inversées de BS6364 à basse température;
7. Le corps de soupape et le siège de soupape sont des composants séparés: le siège de soupape et la bague d'étanchéité peuvent être fabriqués à différents matériaux pour répondre aux conditions de travail;
8. Trois excentricités: La ligne médiane de l'arbre s'écarte de la ligne médiane de la surface d'étanchéité, la ligne médiane de l'arbre s'écarte légèrement de la ligne médiane du pipeline et la ligne médiane de la surface d'étanchéité du corps de la valve (cône oblique) forme une position angulaire avec la ligne médiane du pipeline;
