Valve à billes d'entrée latérale cryogénique

Si vous recherchez des vannes à billes d'entrée latérales cryogéniques haute performance, les attentes peuvent répondre à vos besoins. Nous sommes un grand fournisseur d'intégration de valve, fondé aux États-Unis en 1994, entré en Chine en 2008 et avons des bases de production à Tianjin et Wenzhou. Nous avons une riche expérience de l'industrie et suivons le rythme du Times, introduisant activement la technologie et l'équipement de production de l'industrie pour assurer la qualité des produits.

envoyer une demande

Description du produit

La valve à billes d'entrée latérale cryogénique convient aux conditions de travail avec une température jusqu'à -196 ℃ et est largement utilisée dans le gaz naturel liquéfié, le gaz de pétrole liquéfié, la séparation de l'air et d'autres industries cryogéniques. Dans la production, nous appliquons une technologie de pointe internationale et adoptons la bague d'étanchéité du joint à lèvres pour maintenir la valve avec d'excellentes performances d'étanchéité en application. Dans le même temps, cette série de vannes peut réaliser la maintenance en ligne.

Normes de mise en œuvre

Norme de conception	API 6D, BS 6364
Connexion finale	RF, RTJ, BW
Inspection et test	API 598 & BS 6364
Face à face	ASME B16.10
Pression et niveaux de température	ASME B16.34
Incendie	Feu 6fa, feu 607
Normes de fuite faible	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0103, NACE MR 0175

Application

Taille	1/2 "-28", DN15-DN700
Cote de pression	Classe 150-2500, PN10-PN420
Température de fonctionnement	-196 ° C ~ 150 ° C
Plage d'applications
Opérateur	Levier, équipement, électrique, pneumatique
Matériau du corps	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L, etc.
Balle	A182 F304 / F304L / F316 / F316L + NI60
Anneau de support de siège de valve	A182 F304 / F304L / F316 / F316L / STL Rorquette
Insert de siège de soupape	Pctfe
Tige de soupape	XM-19, GR660 TY2 / HT

Fonctionnalités de performance

Conceptions et technologies clés dans la valve à billes d'entrée latérale cryogénique:
● LEP-SEAL + Emballage Double joint de tige de soupape peut réduire la quantité d'emballage.
● La conception assistée par éléments finis est utilisée pour obtenir l'épaisseur optimale de la paroi du couvercle de soupape étendu pour assurer le meilleur effet de refroidissement.
● La conception de la rainure de la lune d'arc du couvercle de soupape étendu augmente la zone de refroidissement et améliore l'effet de refroidissement.
● La conception de la plaque d'égouttement augmente la zone de refroidissement et empêche l'emballage de congélation; Empêche efficacement de l'eau condensée de dégouler sur le corps de la valve.
● Le double joint à lèvres + joint est réglé à la connexion du couvercle du corps pour éviter les fuites.
● Le siège de soupape adopte la structure DIB-2, ce qui peut garantir que la pression dans la cavité moyenne est libérée de manière stable du côté spécifié lorsque la pression dépasse la limite.
● Le joint de siège de soupape est une structure en mer des lèvres, qui a à la fois la compensation élastique du ressort et les performances d'étanchéité élastique à basse température de PTFE, garantissant un excellent effet d'étanchéité à basse température.
● La surface d'étanchéité du siège de la valve est importée CTFE, qui a toujours une bonne élasticité à des températures ultra-bas pour garantir que le joint n'échoue pas.
● Le capot étendu et la conception de la structure à poignée longue assure une meilleure coaxialité de la poignée à billes, de la tige de soupape et du capot et une commutation plus sensible.
● Toutes les attaches en contact avec des températures basses sont entièrement filetées.
● La surface de la balle est durcie pour s'assurer qu'elle ne sera pas rayée à basse température.

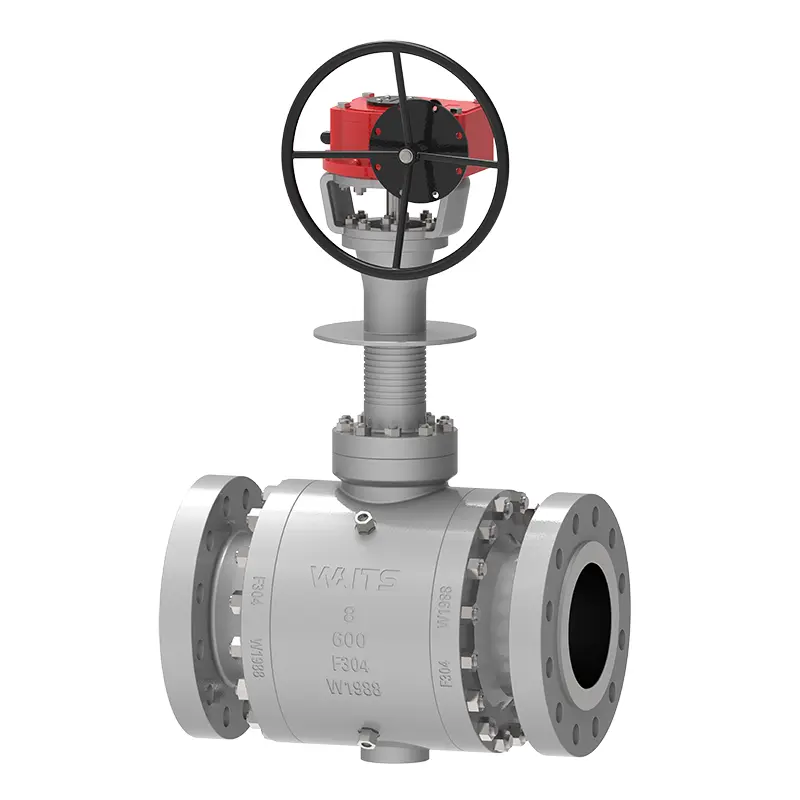

Cryogenic Side Entry Ball Valve
