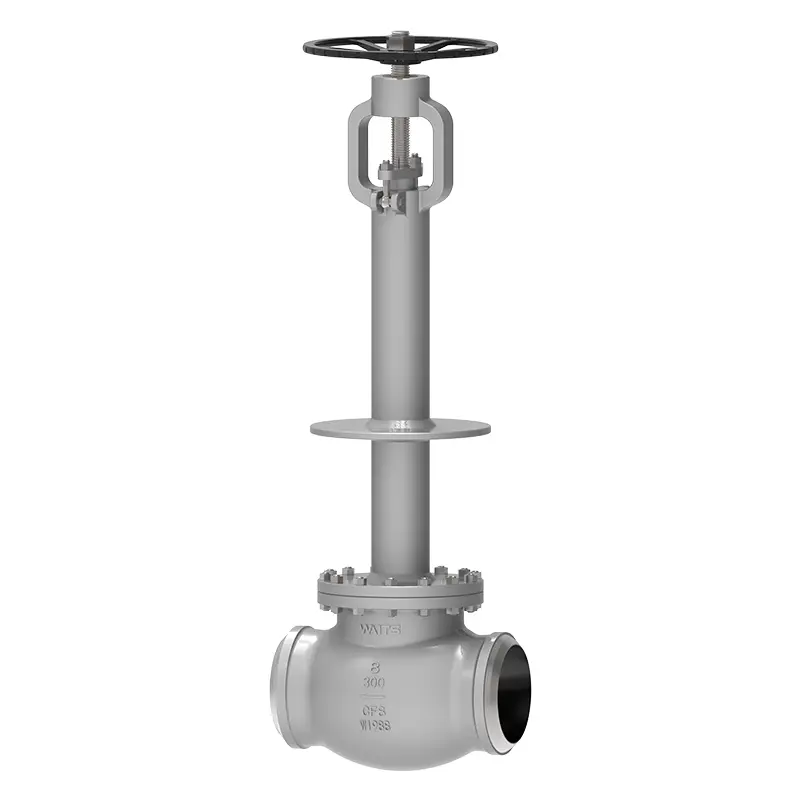

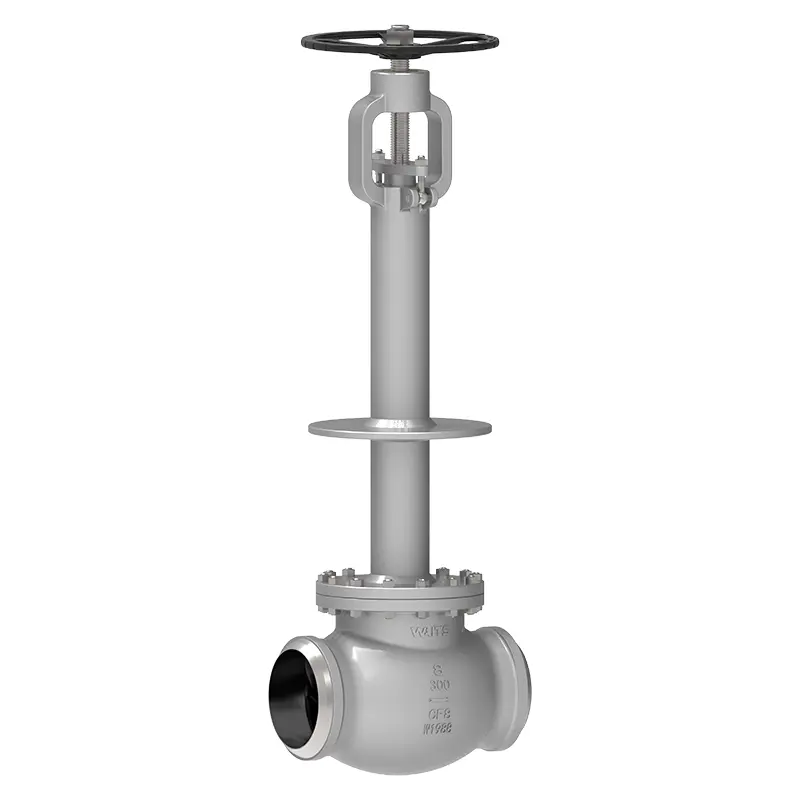

Vanne à soupape cryogénique

Waits possède 30 ans d'expérience dans la production et la fabrication de vannes à soupape cryogéniques. Nous avons été initialement établis aux États-Unis en 1994 et sommes entrés en Chine en 2008, avec des bases de production à Tianjin et Wenzhou. Le robinet à soupape cryogénique est l'un de nos produits les plus populaires, conçu pour les applications à températures arctiques et peut gérer des conditions de travail complexes.

envoyer une demande

Description du produit

Le robinet à soupape cryogénique est conçu pour les applications impliquant des températures extrêmement basses, souvent rencontrées dans les industries manipulant du gaz naturel liquéfié (GNL), de l'azote liquide et d'autres fluides cryogéniques.
Cette vanne est dotée d'un chapeau allongé pour une isolation adéquate et pour empêcher la tige de geler. Fabriqué entièrement en acier inoxydable et autres matériaux cryogéniques, il garantit durabilité et bon fonctionnement même à des températures aussi basses que -196°C.
Le robinet à soupape cryogénique présente également des capacités d'étranglement précises et un mécanisme d'étanchéité, essentiels pour maintenir le contrôle et la sécurité dans les environnements cryogéniques exigeants. Waits insiste sur la qualité comme priorité absolue, tout en vous offrant des prix compétitifs.

Normes de mise en œuvre

Normes de conception	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Normes de bride	ASME B16.10, ASME B16.25, ASME B16.5
Méthodes de connexion	RF, RTJ, BW
Tests et acceptation	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Longueur structurelle	ASME B16.10,
Pressions et températures nominales	ASME B16.34、
Essai ignifuge	API607, API6FA
Normes de faible fuite	OIN 15848-1, API 622
Conception anticorrosion	NACE MR 0103, NACE MR 0175

Application

Taille	NPS 2″ ~ NPS 24″ DN50~ DN600
Plage de pression	CL150~ CL1500PN10~PN250
Plage de température	；-196°C ~ +150°C
Domaine d'application	Principalement utilisé dans l'éthylène, les équipements de gaz naturel liquéfié, le gaz naturel GPL, les réservoirs de stockage de GNL, les bases de réception et les stations satellites, les équipements de séparation de l'air, les équipements de séparation des gaz résiduaires pétrochimiques, l'oxygène liquide, l'hydrogène liquide, l'azote liquide, l'argon liquide.
Mode conduite	Turbine, pneumatique, électrique
Corps de vanne/couvercle de vanne	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Plaque de soupape/siège de soupape	F316/F304+HF
Tige de valve	F6A F304 F316 F51 F53 Monel K500
Écrou de tige de soupape	Alliage de cuivre
Emballage	Graphite flexible, garniture en amiante graphite, polytétrafluoroéthylène...

Caractéristiques de performances

1. Les pièces de la vanne en contact avec le fluide sont strictement traitées cryogéniquement selon les exigences de la spécification avant la finition, et peuvent résister à l'expansion et à la contraction causées par les changements de température, et la structure du siège de la vanne ne sera pas déformée de manière permanente en raison de changements de température;
2. Le robinet à soupape cryogénique adopte une structure de chapeau à long col qui peut protéger le presse-étoupe ;
3. Une structure de porte capable de maintenir une étanchéité fiable quels que soient les changements de température est adoptée ;
4. Le siège d'étanchéité supérieur est soudé avec une structure en carbure de cobalt-chrome-tungstène ;
5. Le siège de soupape et la surface d'étanchéité de la vanne sont soudés avec une structure en carbure de cobalt-chrome-tungstène ;
6. La structure du trou de décompression est utilisée pour empêcher une augmentation anormale de la pression dans la cavité centrale, et la position du trou de décompression dépend de la structure de la vanne ;
7. La surface de la tige de la vanne est nitrurée et durcie pour éviter que les rayures de surface pendant le processus d'ouverture et de fermeture du robinet à soupape cryogénique n'affectent les performances ;
8. La garniture peut être sélectionnée comme garniture à faible fuite selon les exigences de l'utilisateur afin de garantir que la fuite au niveau de la garniture de la vanne répond aux exigences de protection de l'environnement. De plus, nous pouvons également fournir des manchons à souder selon les besoins des utilisateurs.
