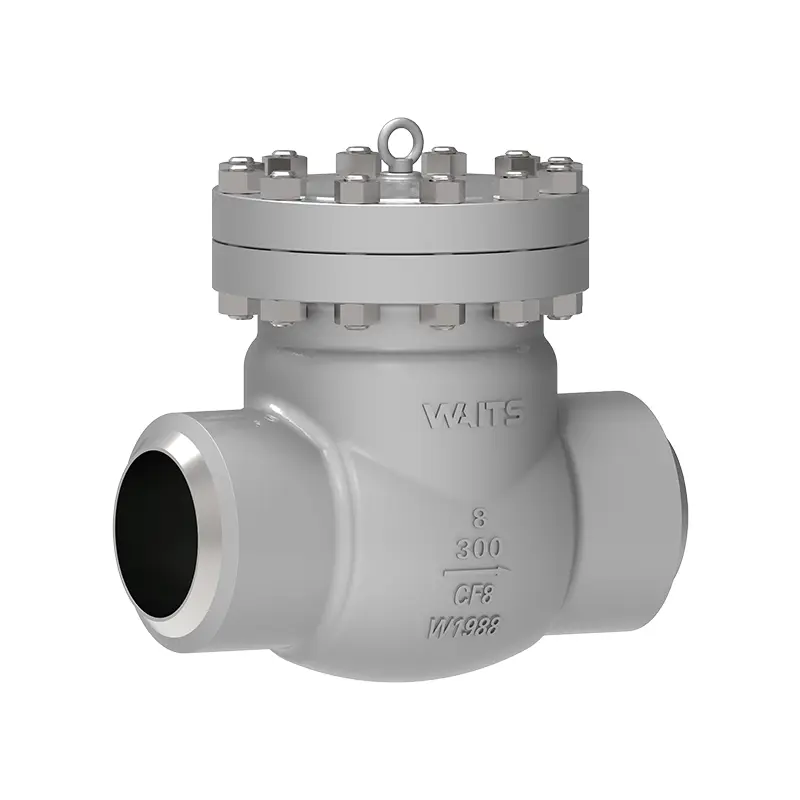

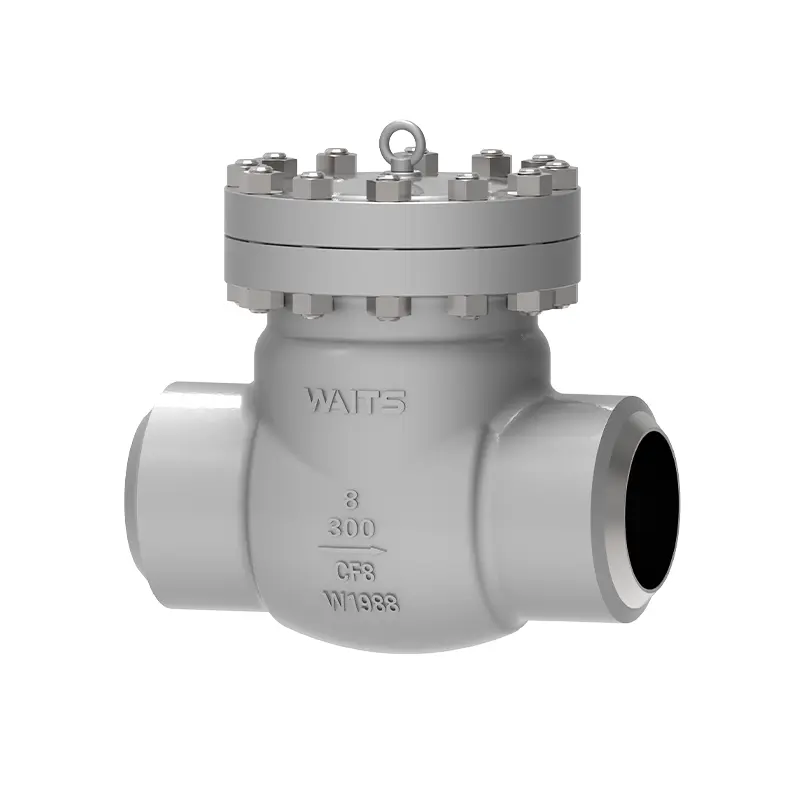

Clapet anti-retour cryogénique

Le clapet anti-retour cryogénique est un produit de haute qualité fabriqué par Waits Valve, et nous pouvons vous fournir un prix compétitif et des performances à coût élevé. Ce produit a été bien utilisé en Arabie saoudite, aux Émirats arabes unis, au Koweït et dans la région du Nord. Nous espérons établir des relations coopératives à long terme avec plus de clients et créer un avenir gagnant-gagnant.

envoyer une demande

Description du produit

Le clapet anti-retour cryogénique est utilisé dans le système de gestion de l'équipement de stockage et de transport des liquides cryogéniques pour empêcher le reflux des milieux cryogéniques. Il a les caractéristiques d'une commutation flexible et d'un scellement fiable.
Lorsque le milieu s'écoule dans la direction spécifiée, le disque de soupape est ouvert par la force du milieu; Lorsque le milieu recule, en raison du poids de soi du disque de soupape et de la force de réaction du milieu, le disque de soupape et la surface d'étanchéité du siège de soupape sont étroitement fermés, atteignant ainsi le but de prévenir le reflux du milieu.
Médium applicable: méthane, gaz naturel liquéfié, hexène, dioxyde de carbone, ammoniac liquide, oxygène liquide, azote liquide, hydrogène liquide et autres milieux cryogéniques.

Normes de mise en œuvre

Normes de conception	BS1868, API602, ASME16.34
Normes de bride	ASME B16.10, ASME B16.25, ASME B16.5
Méthodes de connexion	RF, RTJ, BW
Tests et acceptation	Api598, api6d,
Longueur structurelle	ASME B16.10,
Ratings de pression et de température	ASME B16.34 、
Test ignifuge	API607, API6FA
Normes de fuite faible	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0103, NACE MR 0175

Application

Taille	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Plage de pression	CL150 ~ CL500 PN10 ~ PN250
Plage de température	； -196 ° C ~ + 150 ° C
Plage d'applications	Principalement utilisé en éthylène, équipement de gaz naturel liquéfié, GPL à gaz naturel, réservoirs de stockage de GNL, bases de réception et stations par satellite, équipement de séparation d'air, équipement de séparation des gaz de queue pétrochimique, oxygène liquide, hydrogène liquide, azote liquide, argon liquide,, argon liquide,,
Mode d'entraînement
Couvercle de carrosserie / valve	A182 F304 / F304L / F316 / F316L / CF3 / CF3M / LF2 / LCB / LF3 / LCC
Plaque de soupape / siège de soupape	F316 / F304 + HF
Tige de soupape	F6A F304 F316 F51 F53 MONEL K500
Noix de tige de soupape	Alliage de cuivre
Emballage	Graphite flexible, emballage d'amiante en graphite, polytétrafluoroéthylène ...

Fonctionnalités de performance

1. Résistance au liquide.
2. Le clapet anti-retour cryogénique peut être installé horizontalement ou verticalement.
3. Prétraitement à basse température de l'azote des pièces.
4. Le couvercle de soupape adopte le couvercle de la soupape de boulon, le couvercle de soupape de soudage et le couvercle de soupape auto-étouffant de pression.
