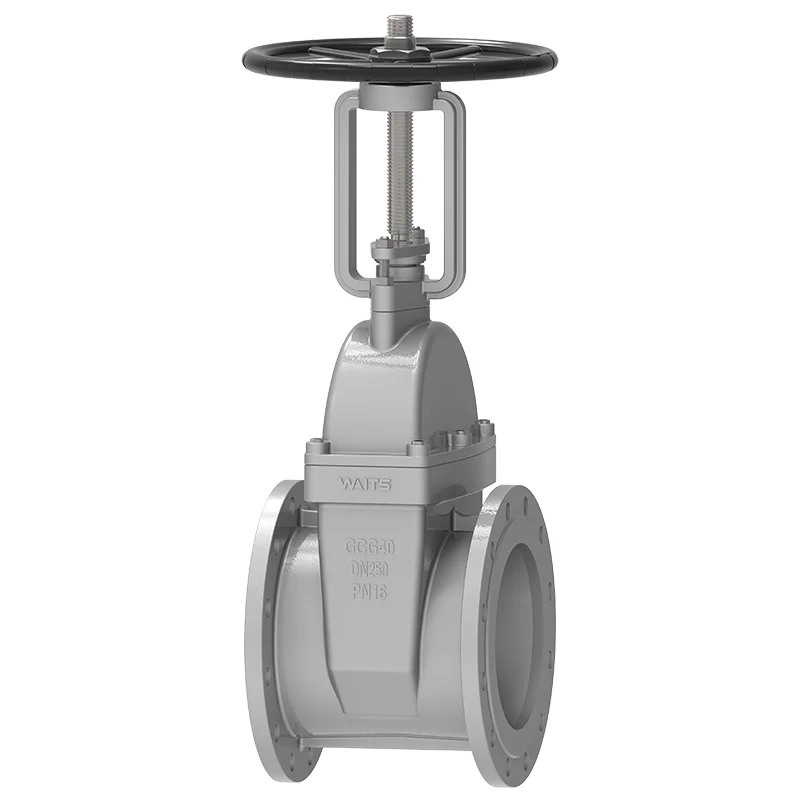

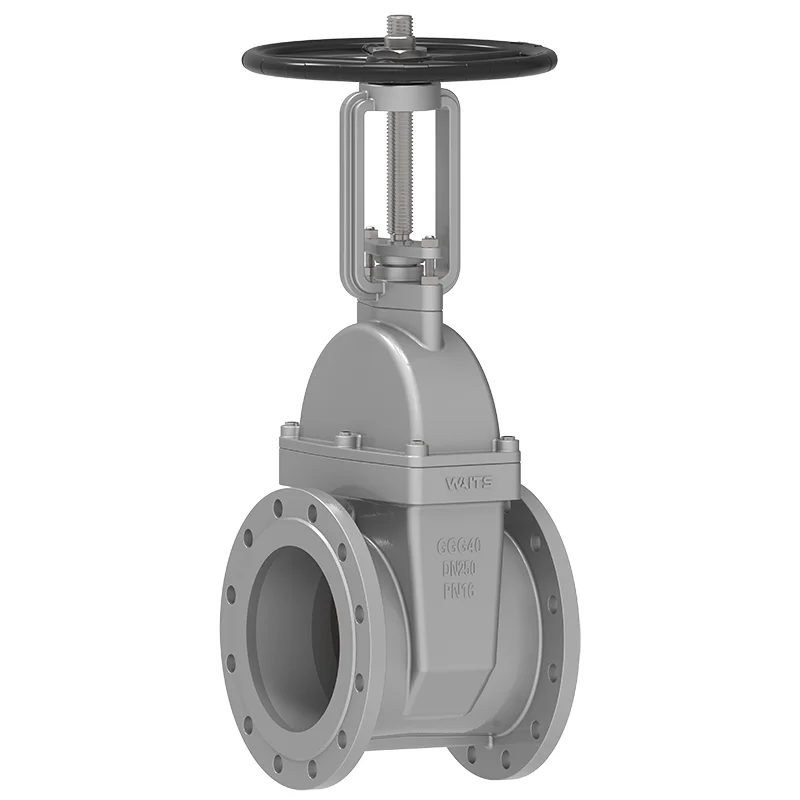

Soupape de grille assemblée résiliente de la tige

Waits Valve a de nombreuses années d'expérience dans la fabrication de vannes de porte et comprend ce dont les utilisateurs ont besoin. La soupape avancée de la porte à scellée à scellée à tige avancée conçue par Waits Valve est devenue un produit étoile dans le domaine du contrôle moderne des fluides en raison de la combinaison de "Visual Design + Soft Sceling Technology". Il a une visibilité claire et des performances durables, et est le choix des pipelines industriels, des projets municipaux et des systèmes de protection contre les incendies, ce qui rend la sécurité vraiment "visible".

envoyer une demande

Description du produit

La soupape de la soupape de porte à tige de la tige de la tige durable durable, fonctionne par le mouvement de haut en bas de la tige de soupape, qui entraîne directement la porte pour s'ouvrir ou fermer. Sa direction de mouvement est perpendiculaire à l'écoulement du fluide et ne prend en charge que le fonctionnement entièrement ouvert ou entièrement fermé.

La plaque de porte utilise une technologie d'encapsulation en caoutchouc intégrée, avec sa surface recouverte de matériaux élastiques tels que l'EPDM, le NBR ou le fluororubber. Ce type de valve comprend une nouvelle conception structurelle, des techniques de fabrication précises et de nouveaux matériaux à haute performance. Il ne convient pas aux applications de la limitation.

Normes de mise en œuvre de la soupape de porte assise de la tige de la tige
Normes de conception	API 600, API 6D, en 10434
Standard de la bride	ASME B16.5, ASME B16.47-A / B, EN1092-1 / 2
Connexion	RF, RTJ
Acceptation des tests	Feu 598 EN12266
Longueur de structure	API6D, ASME B16.10 et 558
Ratings de pression et de température	ASME B16.34
Test incendie	/
Faible norme de fuite	API 622
Conception anti-corrosion	NACE MR 0175

Soupape de porte assis résiliente de la tige d'application
Taille	DN50 （2 ”） ~ DN600 （24”）
Plage de pression	PN1.0 ~ 2,5MP
Plage de température	-20 ℃ ~ 200 ℃
Application	Eau du robinet, eaux usées, construction, pétrole, industrie chimique, nourriture, médecine, textile, électricité, construction navale, métallurgie, système énergétique, etc.
Mode d'entraînement	Voleur à la main, engrenage conique, électrique, pneumatique, etc.
Couvercle de carrosserie / valve	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Noyau de soupape	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Surface d'étanchéité	PTFE, RPTFE, NBR, EPDM
Tige de soupape	A182-F6A-F304-F316-F51 17-4ph / XM-19 ...

Notes de produit clés

1. La soupape de porte assis résiliente de la tige peut vous aider à confirmer la direction du débit, à nettoyer les tuyaux et à éviter l'installation forcée. N'oubliez pas que les vannes de grand diamètre doivent être correctement soutenues.

2. Ouvert / fermer lentement pour empêcher le marteau à eau. Convient pour les applications complètes ouvertes / fermées complètes; non recommandé pour le contrôle du débit.

3. Adoptez la conception de la tige croissante, ce qui peut rendre l'indication de position claire.

4. Assurez-vous de vérifier régulièrement l'état du joint et de la tige de soupape. N'oubliez pas de garder la tige de soupape lubrifiée pour un fonctionnement fluide.

5. Empêcher la congélation et la corrosion dans des environnements difficiles.
