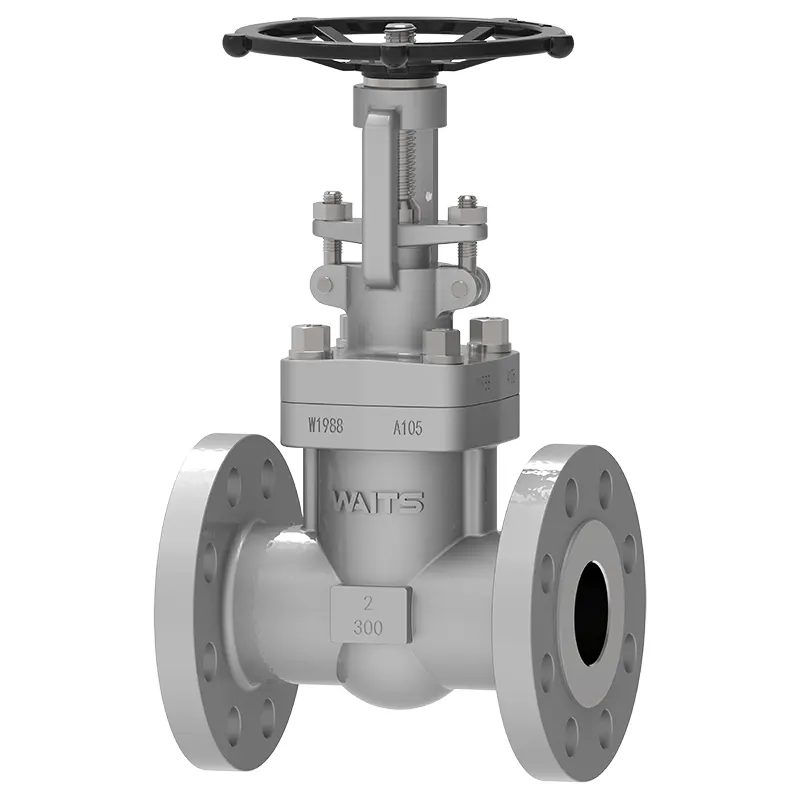

Vanne de grille en acier à bride

La qualité des pièces en acier forgé est plus élevée que celle des pièces en acier coulé, et elles peuvent résister à l'impact des coups. La plasticité, la ténacité et d'autres propriétés mécaniques sont également plus élevées que celles des pièces en acier coulé. Le diamètre des soupapes de grille à bride à bride n'est généralement pas plus que DN80, et la plupart d'entre eux sont des conceptions de diamètre réduites. Par rapport aux soupapes de grille en acier coulé du même diamètre, le débit est légèrement plus petit, mais la plage de pression et de température qu'ils peuvent supporter sont plus élevées que celles des soupapes en acier coulé, et les performances d'étanchéité sont bien meilleures que celles des vannes de porte en acier coulé, et la durée de vie est plus longue. La direction d'écoulement du milieu n'est pas restreinte comme les autres vannes de porte.

Normes de mise en œuvre

Application

Fonctionnalités de performance

1. Les principaux composants sont forgés. La soupape de la grille en acier à bride a trois types de joints de cavité moyenne: bonnet boulonné, capot soudé et structure de joints d'auto-étanche de la pression de la cavité moyenne.
2. La connexion en anneau métallique peut également être utilisée lorsque les clients ont des exigences spéciales.
3. Bonnet soudé signifie que le corps de soupape et le capot sont connectés à des filetages et entièrement soudés. La connexion entièrement soudée peut également être utilisée lorsque les clients ont des exigences spéciales.
4. La cavité moyenne de 900ib, 15001b et 25001b adopte une structure de joints auto-étagée de pression, et les performances d'étanchéité augmentent avec l'augmentation de la pression interne, avec une forte fiabilité.
5. Le canal est lisse et le coefficient d'écoulement est petit. La surface d'étanchéité est moins érodée et érodée par le milieu.
6. La surface d'étanchéité est en acier en alliage ou en alliage dur, avec une bonne résistance à l'usure et une résistance à l'abrasion.
7. Le remplissage de graphite flexible est utilisé, le scellage est fiable et l'opération est légère et flexible.
8. La direction d'écoulement moyen n'est pas restreinte, il n'y a pas de perturbation et la pression n'est pas réduite.
9. Le remplacement et la maintenance de l'emballage peuvent être effectués dans l'état de fermeture en ligne, ce qui est pratique et rapide sans affecter le fonctionnement du système.
10. La forme est simple, la longueur de la structure est courte, le processus de fabrication est bon et la plage d'applications est large.
