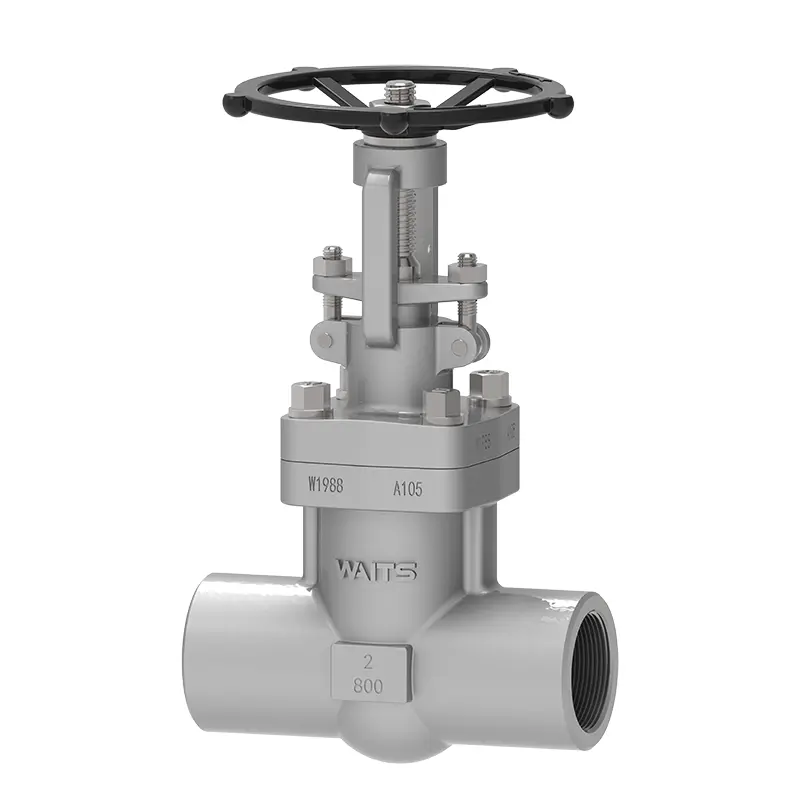

Vanne à vanne en acier forgé NPT

Le robinet-vanne en acier forgé NPT, fabriqué par Waits, fournit des solutions fiables de contrôle des fluides pour votre système de canalisations. Nous avons été initialement établis aux États-Unis, puis avons ouvert une succursale en Chine. Notre siège social mondial est situé à Wenzhou, en Chine. Notre base de production est complète et avancée, et nous pouvons fournir des prix avantageux en usine et une livraison stable. Cette vanne peut être utilisée dans diverses conditions de travail et est particulièrement populaire au Moyen-Orient et en Amérique du Nord.

envoyer une demande

Description du produit

Par rapport aux pièces en acier moulé, les pièces en acier forgé ont une qualité supérieure, ce qui se reflète dans la force d'impact qu'elles peuvent résister, leur plasticité, leur ténacité et d'autres propriétés mécaniques. Le diamètre général des robinets-vannes en acier forgé NPT ne dépasse pas DN80, et la plupart d'entre eux sont des conceptions à diamètre réduit. Le débit est légèrement inférieur à celui des robinets-vannes en acier moulé du même diamètre, mais la plage de pression et de température qu'ils peuvent supporter est supérieure à celle des robinets-vannes en acier moulé, et les performances d'étanchéité sont bien meilleures que celles des robinets-vannes en acier moulé. , avec une durée de vie plus longue, et le sens d'écoulement du fluide n'est pas limité comme les autres vannes à vanne.

Normes de mise en œuvre

Normes de conception	API602, ASME 16.34, BS 5352, BS 6364 ;
Normes de bride	Embouts à souder SW selon ASME B16.11, embout BW selon ASME B16.25, connecteurs filetés NPT selon ASME B1.20.1
Méthodes de connexion	SW, NPT, BW,
Tests et acceptation	API 602/API 598
Longueur structurelle	Longueur de la structure du robinet-vanne en acier forgé à souder/extrémité filetée selon les normes d'usine
Niveaux de pression et de température	ASME B16.34、
Normes de faible fuite	OIN 15848-1, API 622
Conception anticorrosion	NACE MR 0103, NACE MR 0175

Application

Taille	NPS1/4″~NPS3″DN6~DN80
Plage de pression	CL150~ CL2500PN10~PN420
Plage de température	；-40°C ~ +600°C
Domaine d'application	Eau du robinet, eaux usées, construction, pétrole, industrie chimique, alimentation, médecine, textile, électricité, construction navale, métallurgie, système énergétique, etc.
Mode conduite	Turbine, pneumatique, électrique
Corps de vanne/couvercle de vanne	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), alliage 20, Monel
Plaque de soupape/siège de soupape	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), alliage 20, Monel
Tige de valve	F6A F304 F316 F51 F53 Monel K500...
Écrou de tige de soupape	Alliage de cuivre...
Emballage	Graphite flexible, garniture en amiante graphite, polytétrafluoroéthylène...

Caractéristiques de performances

1. Le robinet-vanne en acier forgé NPT est forgé et il existe trois types de joints de cavité :
Le chapeau boulonné signifie que le corps de la vanne et le chapeau sont reliés par des boulons et des écrous et que le joint enroulé est scellé. Des anneaux métalliques peuvent également être utilisés pour la connexion selon des exigences personnalisées.
Le chapeau soudé signifie que le corps de la vanne et le chapeau sont reliés par des filetages et entièrement soudés. Si personnalisé, une connexion entièrement soudée peut être utilisée.
Les cavités de 900 lb, 1 500 lb et 2 500 lb adoptent une structure d'étanchéité auto-serrante par pression, et les performances d'étanchéité augmentent avec l'augmentation de la pression interne, avec une grande fiabilité.
2. Le canal est lisse, le coefficient d'écoulement est faible et la surface d'étanchéité est moins érodée et érodée par le milieu.
3. La surface d'étanchéité est en acier allié ou en alliage dur, qui présente une bonne résistance à l'usure et à l'abrasion.
4. La garniture est en graphite flexible, fiable et flexible à utiliser.
5. Le sens d'écoulement du fluide n'est pas limité et il n'y a aucune perturbation ni réduction de pression.
6. Le remplacement et la maintenance de la garniture peuvent être effectués en état d'arrêt en ligne sans affecter le fonctionnement du système.
7. Forme simple, longueur de structure courte, bonne aptitude à la fabrication et large gamme d'applications.
