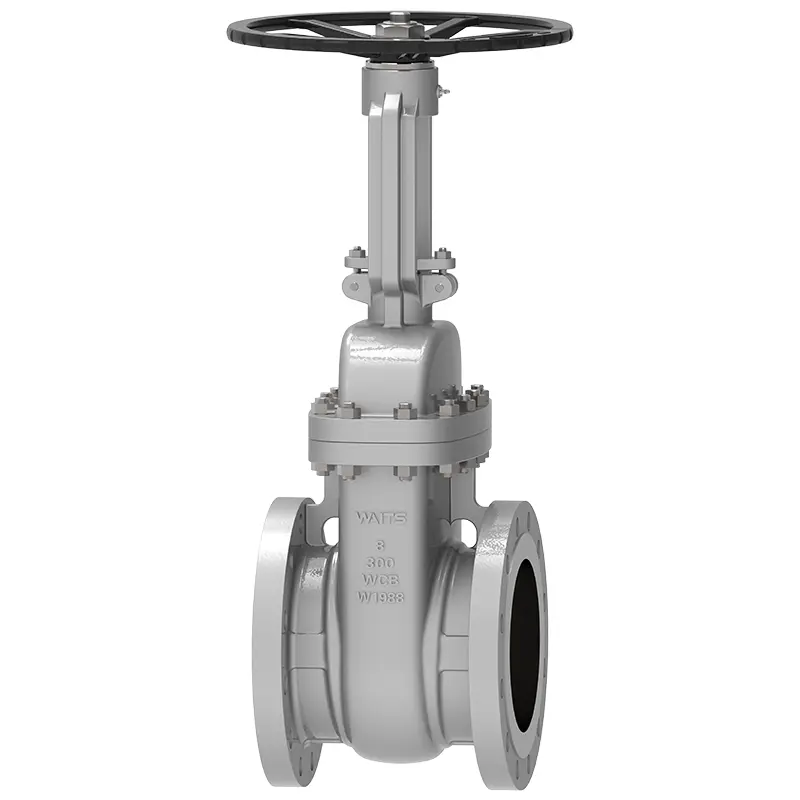

Vanne de porte de coin

La vanne de la porte de coin est une valve industrielle de haute qualité. Le prix raisonnable, les performances à coût élevé, peut vous faire économiser les coûts. Excellente qualité, excellente résistance à l'étanchéité et à l'usure, peut fonctionner de manière stable pendant longtemps. Il est largement utilisé dans divers systèmes de pipelines industriels en Asie du Sud-Est / Amérique du Nord / Europe, et est très favorisé dans les domaines du pétrole, de l'industrie chimique, de la conservation de l'eau, etc. Il s'agit d'un équipement de contrôle de débit de pipeline fiable.

Normes de mise en œuvre

Application

Fonctionnalités de performance

1. La porte a deux surfaces d'étanchéité. Le plus couramment utilisé est que les deux surfaces d'étanchéité de la porte forment une forme de coin. L'angle de coin varie avec les paramètres de soupape et est généralement de 5 °.
2. Le principe d'étanchéité de la soupape de la grille de coin est d'atteindre le scellement par la combinaison étroite des deux surfaces d'étanchéité sur la porte de coin et les deux surfaces d'étanchéité sur le corps de la valve lorsqu'elles sont coincées.
3. La soupape de porte de coin peut être divisée en une soupape de porte de tige montante (soupape de porte de tige de levage) et une soupape de porte de tige dissimulée (soupape de porte de tige rotative) selon les différentes façons dont la tige de soupape entraîne la porte pour s'ouvrir et fermer.
4. La soupape de porte de coin peut être divisée en une soupape de porte élastique et une vanne de porte rigide en fonction des différentes formes de structure de porte.
5. Le corps de la valve est coulé, le corps de soupape et le couvercle de soupape sont connectés par des boulons, et la bride moyenne est scellée avec un joint d'enroulement. Les anneaux métalliques peuvent également être utilisés pour la connexion lorsque les clients ont des exigences spéciales.
6. Le canal est lisse et le coefficient d'écoulement est petit. La surface d'étanchéité est moins érodée et érodée par le milieu.
7. La surface d'étanchéité est en acier en alliage ou en alliage dur, qui a une bonne résistance à l'usure et une résistance à l'abrasion.
8. Le remplissage de graphite flexible est utilisé, le scellage est fiable et l'opération est légère et flexible.
9. La direction d'écoulement moyen n'est pas restreinte, il n'y a pas de perturbation et la pression n'est pas réduite.
10. La forme est simple, la longueur de la structure est courte, le processus de fabrication est bon et la plage d'applications est large.
