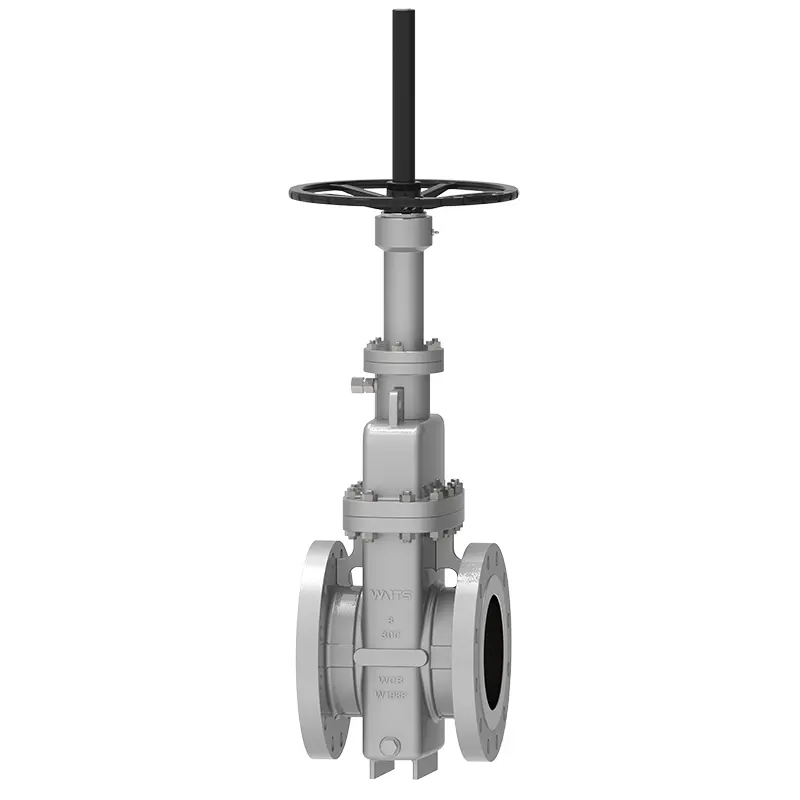

Vanne de porte plate à disque

La soupape de porte plate à disque est une vanne coulissante avec une porte parallèle comme partie de fermeture. Sa partie de clôture est une porte unique, et la force de pressage de la porte vers le siège de soupape est contrôlée par la pression moyenne agissant sur la porte flottante ou le siège de soupape flottant. La soupape de porte plate développée et produite par Waits a les caractéristiques de l'élasticité et de la précharge, un siège de soupape structurel avec un scellement simultané des sièges d'étanchéité en amont et en aval, un siège de soupape avec fonction d'auto-nettoyage, et l'actionneur de soupape et la valve sont indépendants. Selon les exigences du client, la porte peut être divisée en types avec des trous de détournement, sans trous de détournement, une porte réglable, etc.

Normes de mise en œuvre

Application

Fonctionnalités de performance

Il existe trois types de structures de carrosserie: la coulée, le soudage et la forge.
La soupape de porte plate à disque adopte une structure avec un joint torique et un siège de soupape flottant avec précharge, ce qui rend la soupape plate scellée bidirectionnellement à l'entrée et à la sortie. Et le couple d'ouverture et de fermeture de cette structure n'est que la moitié de celle d'une valve ordinaire, de sorte que la valve peut être facilement ouverte et fermée. Le siège de soupape adopte un anneau d'étanchéité doux, qui a un double joint de surface d'étanchéité douce en métal et en métal sur le métal, et la surface d'étanchéité douce essuie également la saleté. Il y a une soupape d'injection de graisse d'un côté de la valve, et la graisse pénètre dans la surface d'étanchéité à travers l'injecteur de graisse et le trou d'injection de graisse du siège de la valve pour obtenir l'effet de l'étanchéité d'urgence. Afin de prolonger la durée de vie, la porte est équipée d'un trou de guidage pour protéger la surface d'étanchéité de l'érosion moyenne, et elle s'adapte toujours à la surface d'étanchéité si la soupape est complètement ouverte ou entièrement fermée. Lorsque la valve est complètement ouverte, le canal de soupape est lisse et droit, le coefficient de résistance à l'écoulement est extrêmement petit et il n'y a presque pas de perte de pression. Le pipeline peut être nettoyé par un nettoyeur de tuyaux.
Cette soupape de porte plate à disque adopte une structure d'emballage avec une capacité d'auto-objet, n'a pas besoin d'être ajustée fréquemment et est extrêmement facile à ouvrir et à fermer. Les performances d'étanchéité sont fiables et l'emballage est équipé d'une structure d'injection de graisse d'étanchéité auxiliaire, qui résout le problème que l'emballage des vannes générales est le plus susceptible de fuir. Lorsque la valve est fermée, la haute pression dans la cavité intérieure peut être automatiquement déchargée pour assurer une utilisation sûre. Le produit est une structure entièrement fermée avec de bonnes performances de protection et peut être utilisée dans des conditions toutes temps. La soupape est équipée d'un indicateur de position pour afficher la position d'ouverture et de clôture de la vanne. Le type de chargement supérieur peut gagner du temps et du coût pendant la maintenance.
