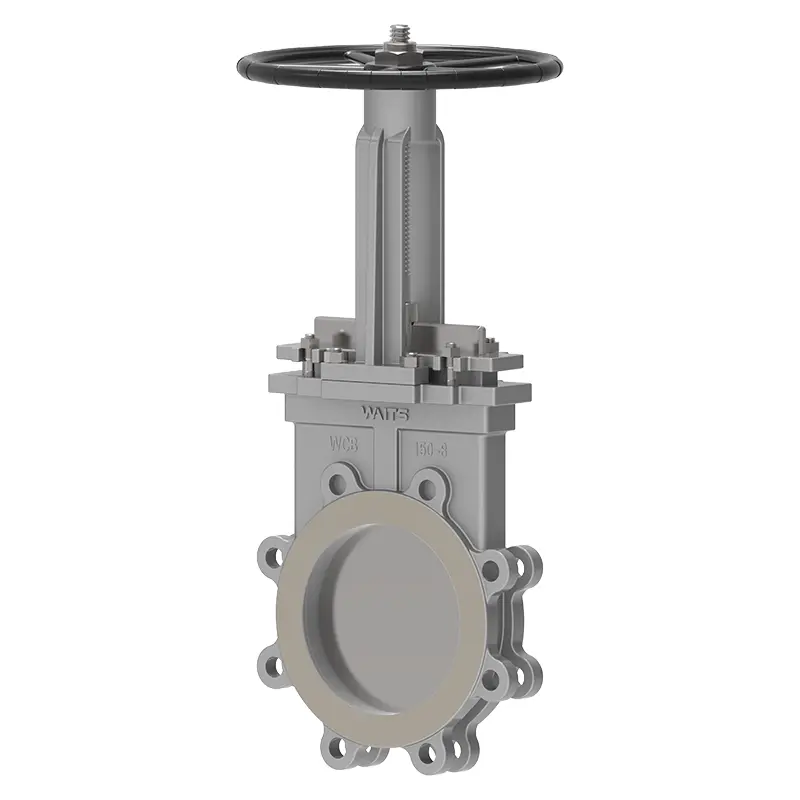

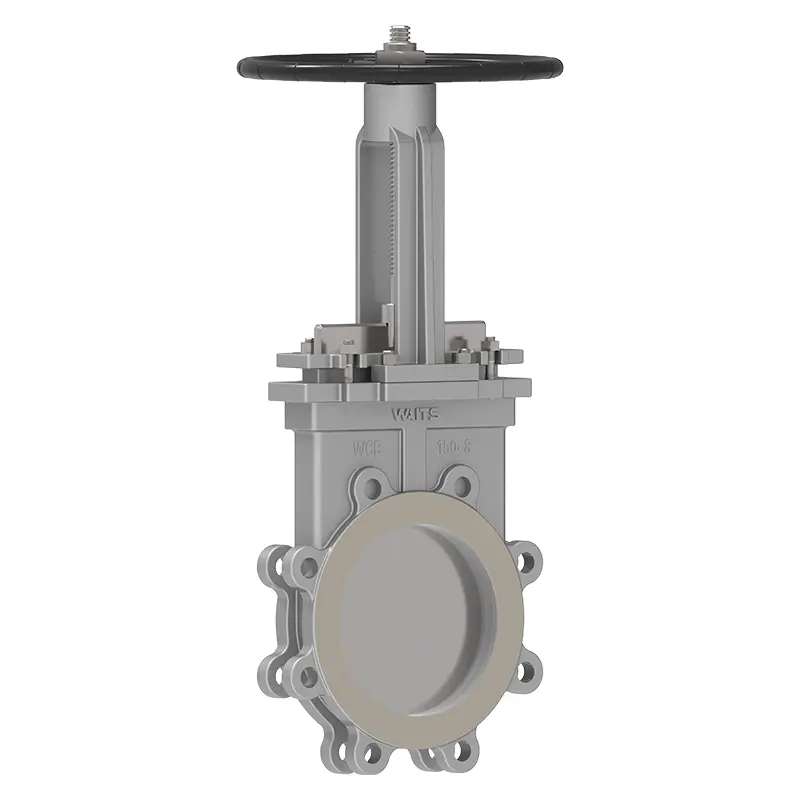

Vanne de porte de couteau de type prune

La soupape de grille de type prune adopte la forme de fleur de prune spécialement conçue par une valve Wits, qui a un meilleur scellement et une meilleure fluidité. La valve est faite de matériaux durables et résistants à la corrosion et peut fonctionner de manière fiable même dans des conditions difficiles. Il est très adapté aux industries métallurgiques, chimiques et électriques, avec un fonctionnement facile, un coût de maintenance faible et un contrôle fiable des pipelines.

envoyer une demande

Description du produit

Vanne attend la vanne de la grille de type prune de haute qualité est une vanne spécialement conçue. L'écoulement de fluide est contrôlé par une porte avec une ouverture de fleur de prune. Ce type de soupape est principalement utilisé dans les systèmes de pipelines qui nécessitent une coupure d'écoulement efficace, en particulier pour la gestion des milieux complexes contenant des particules ou des fibres en suspension.

Normes de mise en œuvre-soupape de porte de couteau de type Plum
Normes de conception	API600, API6D, EN1074
Standard de la bride	ASME B16.5, ASME B16.47-A / B, EN1092-1 / 2
Connexion	Rf.ff, rtj
Acceptation des tests	Feu 598 EN12266
Longueur de structure	API6D / ASME B16.10 / EN558
Ratings de pression et de température	ASME B16.34
Test incendie	BS 6755‌
Faible norme de fuite	API 622
Conception anti-blogging	MSS-SP-81‌
Application-Plum Type Valve de grille
Taille	DN50 ~ DN500
Plage de pression	PN10 ~ PN16
Plage de température	-29 ℃ + 550 ℃‌
Application	Préparation du charbon et déchargement du scoris, traitement des cendres, traitement des eaux usées, suspension de ciment, suspension de papier, etc.
Mode d'entraînement	Hydraulique, électro-hydraulique, électrique, engrenage biseau, pneumatique, etc.
Couvercle de carrosserie / valve	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Grille	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Surface d'étanchéité	PTFE, joint en acier inoxydable, carbure
Tige de soupape	F6A F304 F316 F51 F53 MONEL K500
Filler	Graphite flexible, emballage d'amiante en graphite, polytétrafluoroéthylène ...

Caractéristiques

Boîte de rembourrage et supports usinés

La soupape de grille de type prune est facile à utiliser et consomme moins d'énergie

Coût de maintenance faible en raison de la structure supérieure stable guidant la porte

Conception de siège unique et matériau de siège pour d'excellentes performances et des coûts de cycle de vie faibles

Aucune restriction de flux lorsqu'elle est complètement ouverte

Corps coulé monobloc

Porte en acier inoxydable

Système de boîte de farce robuste

Applications

La soupape de porte de couteau de type prune est conçue et configurée pour les applications d'arrêt résistantes et abrasives telles que la manipulation des boues, des poudres ou des matériaux granulaires, ainsi que de la pulpe, du papier et du papier recyclé.

Exploitation minière et traitement des minéraux

Applications de pulpe et papier

Eau et eaux usées

Plantes de sable et de gravier

Lignes de queue

Slurries abrasives
