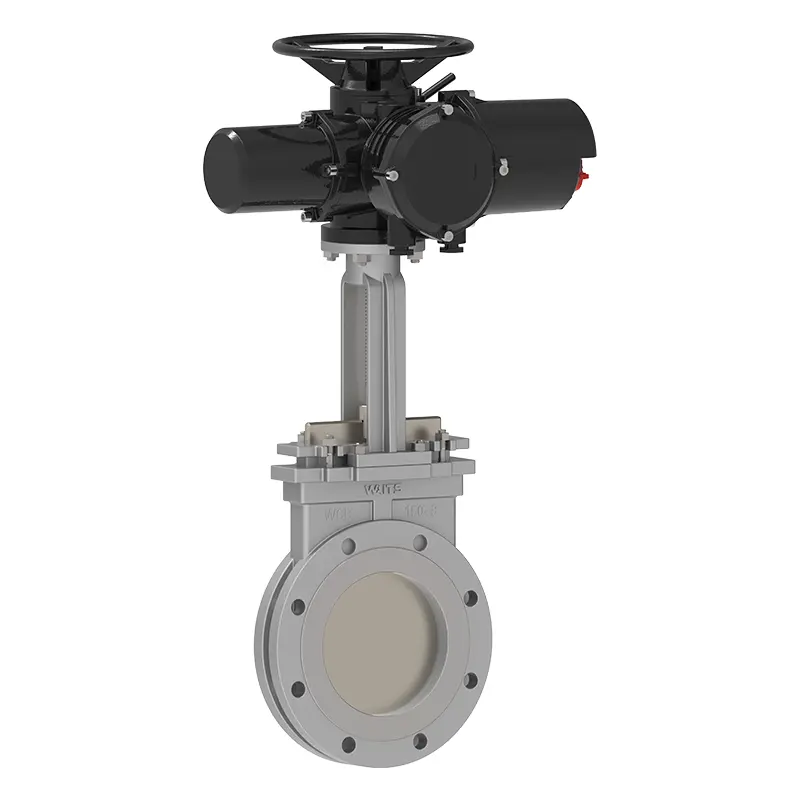

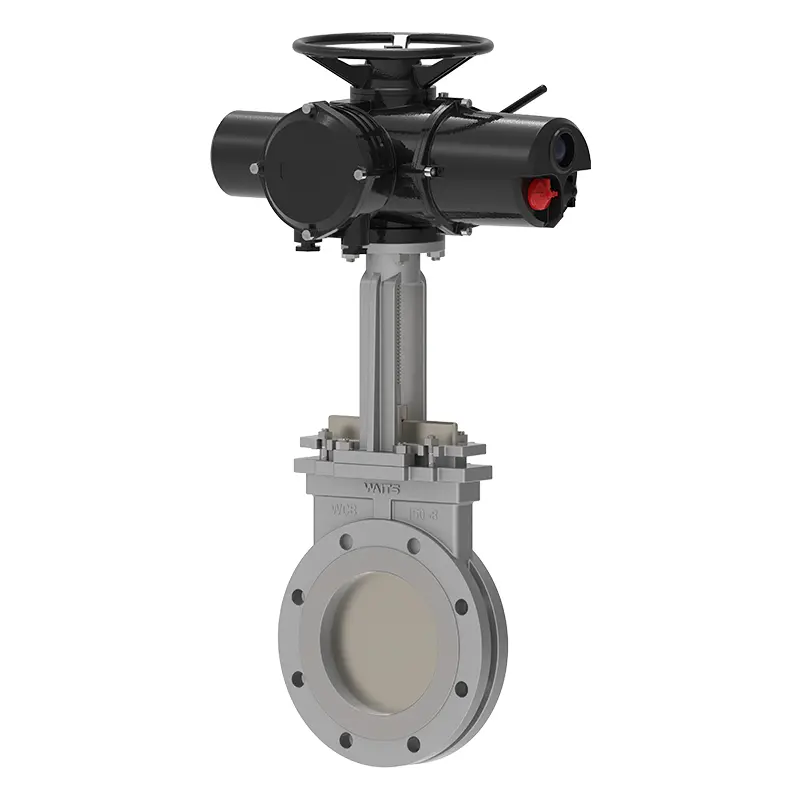

Vanne électrique à la porte de couteau

La soupape de grille électrique durable de la valve Waits peut gérer les supports de suspension et granulaires et simplifier le contrôle des commutateurs industriels. Vous pouvez également choisir le type de levier, le type de tige non croissant, le type de tige montant, l'actionneur pneumatique, l'actionneur de bride supérieur ISO ou l'actionneur électrique. Depuis 20 ans, Waits Valve Co., Ltd. se concentre sur la fabrication de vannes industrielles, offrant des vannes personnalisées de haute qualité pour le contrôle des liquides aux clients du monde entier.

envoyer une demande

Description du produit

Vanne d'attente Valve de porte électrique de haute qualité utilise un moteur pour conduire la plaque de soupape pour s'ouvrir et se fermer. Il convient aux scénarios de contrôle automatisés. La valve a une fonction d'auto-nettoyage. Lorsque la valve est ouverte, les particules seront éloignées de la porte. Pour protéger davantage la glande d'emballage, un grattoir peut être fourni éventuellement. Ses avantages comprennent une précision de réglage élevée (capable de contrôler avec précision l'ouverture) et une sortie de couple stable. Il est souvent utilisé dans des pipelines de grand diamètre qui nécessitent un fonctionnement à distance, comme le traitement des eaux usées et les systèmes d'alimentation. L'entretien nécessite une inspection régulière de l'isolation du moteur et de l'état de lubrification des engrenages, mais l'attention doit être accordée à la stabilité de l'alimentation.

Détail:

La vanne électrique de la grille de couteau a une glande d'emballage supérieure remplaçable et le joint peut être remplacé sans démêler la vanne.

Bidirectionnel peut être installé indépendamment de la direction d'écoulement.

Alésage complet, pas de réduction du débit.

Le fond plat empêche l'accumulation de sédiments.

Pas de cavité dans le corps de la valve, pas de risque de colmatage.

Les joints NBR en une seule pièce entre les parties du corps de la valve compensent les tolérances dans le processus de revêtement et de coulée. Le joint est renforcé avec une doublure en acier pour éviter les dommages pendant le fonctionnement.

La tige en cage avec support peut être installée avec des micro interrupteurs et des capteurs inductifs

Normes de mise en œuvre-soupape de la porte de couteau électrique
Normes de conception	API600, API6D, EN1074
Standard de la bride	ASME B16.5 / ASME B16.47-A / B / EN1092-1 / 2
Méthodes de connexion	RF, BW, SW, NPT, FNPT
Tests et acceptation	Feu 598, EN12266
Longueur structurelle	API6D / ASME B16.10 / EN558
Ratings de pression et de température	ASME B16.34
Test ignifuge	Feu 6fa, feu 607
Normes de fuite faible	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0175

Vanne de porte de couteau électrique d'application
Taille	NPS 2 ″ ~ NPS 20 ″ DN50 ~ DN500
Plage de pression	PN10 ~ PN16, CL150
Plage de température	-29 ℃ + 550 ℃‌
Plage d'applications	Préparation du charbon et décharge de scories, traitement des cendres, traitement des eaux usées, boue de ciment, suspension en papier, etc.
Mode d'entraînement	Électrique
Couvercle de carrosserie / valve	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Grille	201, 304, 316L, 2205, 2507
Surface d'étanchéité	PTFE, joint en acier inoxydable, carbure
Tige de soupape	‌A182-F6A-F304-F316-F51 17-4ph / XM-19 ...
Filler	Graphite flexible, emballage d'amiante en graphite, polytétrafluoroéthylène ...

Caractéristiques du produit:

Motor avec un contrôle de haute précision, prenant en charge l'automatisation à distance.

Applications: Bon pour les pipelines de grand diamètre nécessitant des ajustements fréquents dans des industries comme la production d'électricité et le traitement des eaux usées.

Avantages du produit:

Sortie de couple stable pour des conditions de travail complexes.

Aucune alimentation aérienne nécessaire, permettant une installation flexible.

Guide de maintenance des produits: inspecter régulièrement l'isolation du moteur et la lubrification des équipements; Assurer la protection de l'humidité.
