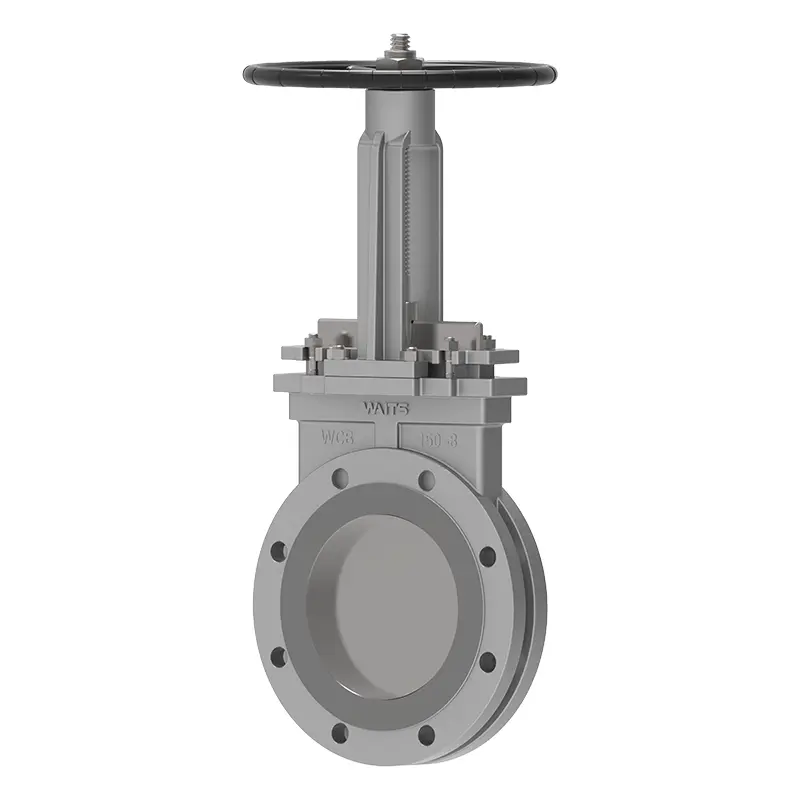

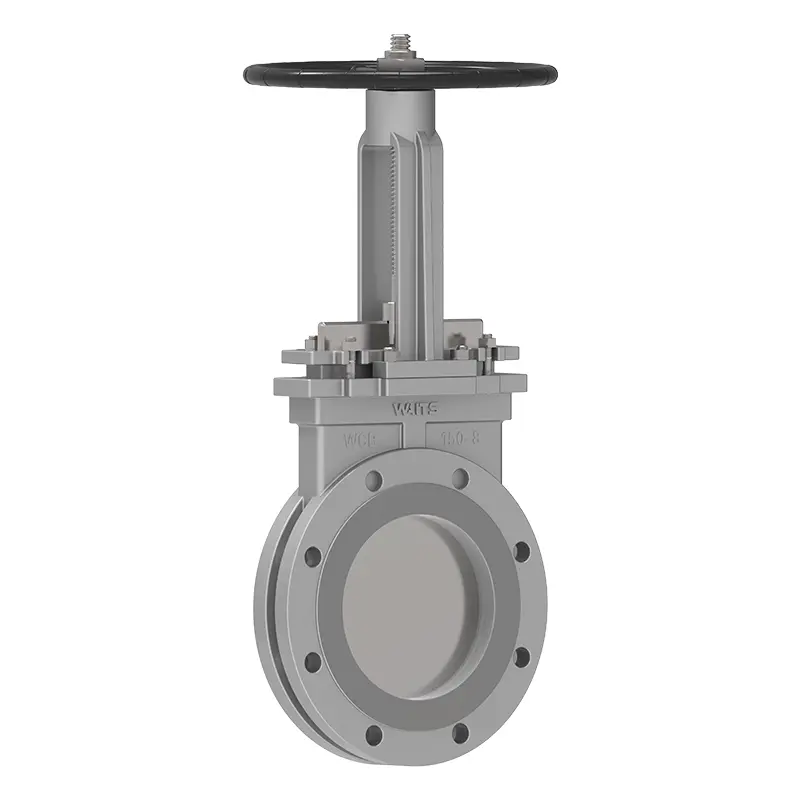

Valve de grille de couteau circulaire‌‌

La soupape de grille de couteau circulaire de Waits Valve est conçue pour les systèmes de tuyauterie industrielle, et sa porte ronde unique offre un arrêt fiable et un contrôle de flux lisse. Il est largement utilisé dans diverses industries, en particulier dans les domaines qui nécessitent un scellement élevé et un faible entretien.

envoyer une demande

Description du produit

Vanne d'attente Valve de portes de couteau circulaire de haute qualité convient aux applications de recyclage, avec un chemin d'écoulement complet sans rainures ni dépressions pour empêcher l'accumulation et le colmatage des supports, tels que le collecteur de déchets ou le collecteur de grains d'un nettoyant à haute densité (HDC) ou en tant que silo-sortie pour les matériaux solides. Il convient particulièrement aux applications de contrôle des fluides impliquant des particules, des fibres ou des boues. Certains modèles sont équipés d'un bord ou d'un grattoir effilé résistant à l'usure à l'entrée pour mieux gérer les supports hautement abrasifs. Le corps de soupape en deux pièces a une entrée ronde et une prise carrée (plus grande que l'entrée) pour empêcher efficacement le colmatage des médias.

Normes de mise en œuvre de la grille de gamme de couteau circulaire‌‌
Normes de conception	API600, DIN3352, EN1074
Standard de la bride	ASME B16.5, ASME B16.47-A / B, EN1092-1 / 2
Connexion	RF, FF, RTJ
Acceptation des tests	Feu 598 EN12266
Longueur de structure	API6D / ASME B16.10 / EN558
Ratings de pression et de température	ASME B16.34
Test incendie	BS 6755‌
Faible norme de fuite	API 622
Conception anti-blogging	MSS-SP-81‌
Valve de porte de couteau-circulaire à application‌‌
Taille	‌DN50 ~ DN1000
Plage de pression	PN1.0?
Plage de température	-20 ℃ 425 ℃‌
Application	Décharge de cendres, traitement des eaux usées industrielles, transport de papiers et libellule, système de décharge de scories à haute température
Mode d'entraînement	Manuel de soutien, électrique, pneumatique, hydraulique, etc.
Couvercle de carrosserie / valve	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Grille	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Surface d'étanchéité	Caoutchouc, ptfe, joint en acier inoxydable, carbure
Tige de soupape	A182-F6A-F304-F316-F51 17-4ph / XM-19 ...
Filler	Graphite flexible, emballage d'amiante en graphite, polytétrafluoroéthylène ...

Caractéristiques:

1. Corps de valve:

La vanne de la porte du couteau circulaire est dotée d'une conception de griffe au bas du port de soupape pour maintenir la porte, plutôt qu'une rainure, éliminant le colmatage potentiel lorsque la soupape est fermée.

2. Gate:

L'épaisseur de la porte peut être augmentée pour résister aux pressions plus élevées.

Les deux côtés de la surface de la porte sont polis pour réduire le colmatage.

3. Siège:

Le retenue du siège couvre le côté du siège pour éviter que le siège ne soit lavé par le débit direct de l'eau.

Le siège de précharge est réglable pour atteindre différents niveaux d'étanchéité et compenser l'usure normale des sièges.
