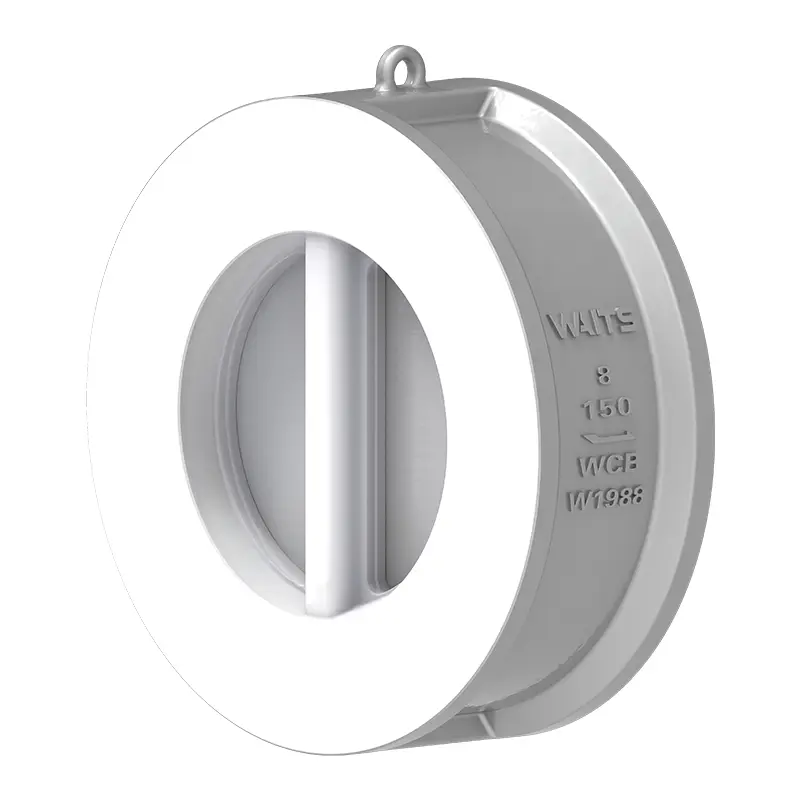

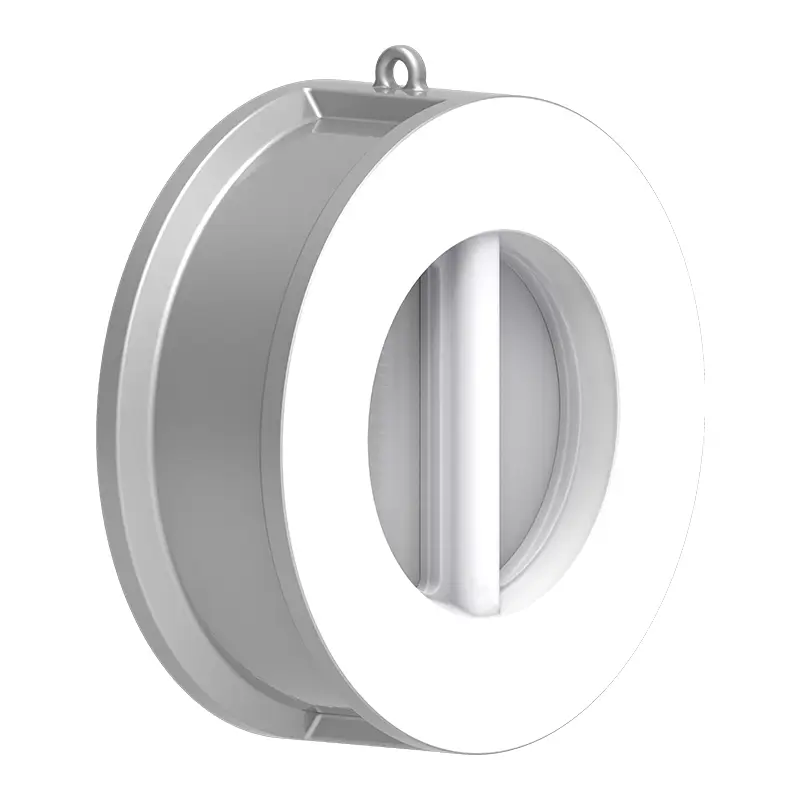

Clapet anti-retour à plaquette doublée de PTFE‌‌

Vanne d'attente Valve de contre contrôle de la plaquette doublée PTFE Les fonctionnalités résistantes à la corrosion, la doublure PTFE de haute qualité et la conception compacte pour une prévention fiable du débit! Les soupapes d'attente adhèrent à des prix transparents et pragmatiques, répertoriant clairement six composants de coûts, y compris la coulée, le traitement, l'inspection et d'autres frais.

envoyer une demande

Description du produit

Fabriqué dans l'usine de soupape de Waits en Chine, le clapet anti-retour à plaquette bordée de PTFE empêche le reflux des médias à travers une combinaison de mécanismes de revêtement et de contrôle fluoroplastiques (tels que les disques de soupape, les diaphragmes, les ressorts, etc.). Sa caractéristique centrale est que l'intérieur du corps de la valve et la surface d'étanchéité sont recouverts de fluoroplastique pour isoler les milieux des parties métalliques. Ces vannes conviennent aux systèmes de pipelines qui transportent des milieux hautement corrosifs, de haute pureté ou facilement contaminés, et sont largement utilisés dans les industries chimiques, pharmaceutiques, électroniques, environnementales et autres industries.

Toutes nos vannes sont moulées avec des doublures PFA, qui sont compatibles avec les produits chimiques les plus corrosifs et les plus toxiques. Ils peuvent tous être utilisés à des températures allant jusqu'à 392 ° F.

Nos clandes à contre-courant sont utilisées dans une grande variété de lignes de processus et sont souvent utilisées pour:

Maintenir une pression de tête statique à la sortie de la pompe

Empêcher la contamination par lot du produit

Valve de contre contrôle de la plaquette doublée de PTFE fournit un contrôle de couverture d'azote simple

Nous sommes convaincus que nous pouvons trouver la bonne vanne pour votre application.

Normes de mise en œuvre - Valve de contre contrôle de la plaquette à plate-forme‌‌
Normes de conception	API 6D / API594 / BS1868
Standard de la bride	ASME B16.5 / ASME B16.47-A / B / EN1092-1 / 2
Méthodes de connexion	Wafer, FF, RF
Tests et acceptation	Feu 598, EN12266
Longueur structurelle	API6D / ASME B16.10 / EN558
Ratings de pression et de température	ASME B16.34
Test ignifuge	/
Normes de fuite faible	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0175
Application-PTFE Ligned Wafer Casclve‌‌
Taille	NPS 2 ”~ NPS 12 ″ DN50 ~ DN300
Plage de pression	CL150 ~ CL150 PN10 ~ PN16
Plage de température	PTFE-50 ° C ~ + 180 ° C
Plage d'applications	Convient à l'eau, à l'huile de vapeur, à l'acide nitrique, à l'acide acétique, à de forts milieux oxydants et à d'autres milieux.
Carrosserie	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, PTFED-LINE Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE
Plaque de soupape	Métal, ligneux de PTFE
Filler	PTFE (F4) ou graphite renforcé

Caractéristiques du produit

1.Wafer Type Conception: extrémités plates pour l'installation entre deux brides de pipeline, fixées par des boulons (pas de soudage ou accessoires de bride supplémentaires requis).

2. Principe de travail:

Écoulement vers l'avant: la pression moyenne pousse le disque ouvert.

Débit inversé: le disque se ferme automatiquement, la surface d'étanchéité PTFE empêchant Backflo

Avantages du produit

1.Anse de brides séparées requises, réduisant l'utilisation et le coût des matériaux par rapport aux types de bride.

2. Desserrer les boulons pour la maintenance sans tuyaux en mouvement, bon pour les zones contraintes de l'espace (par exemple, des pipelines densément emballés).

3. Disque de la distance de déplacement du disque, adapté à un débit élevé et à faible viscosité (par exemple, eau, solvants).
