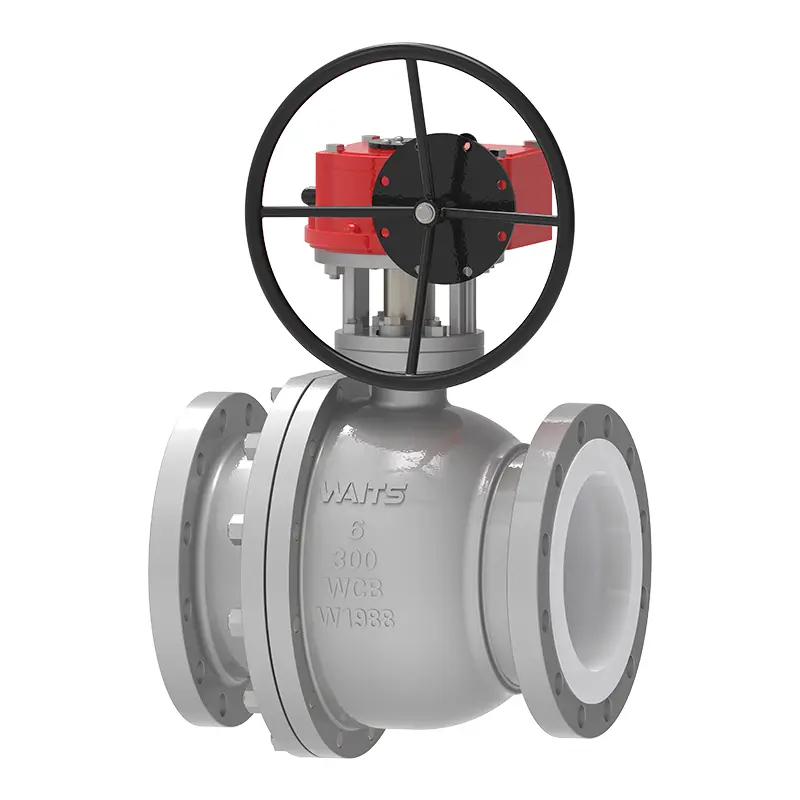

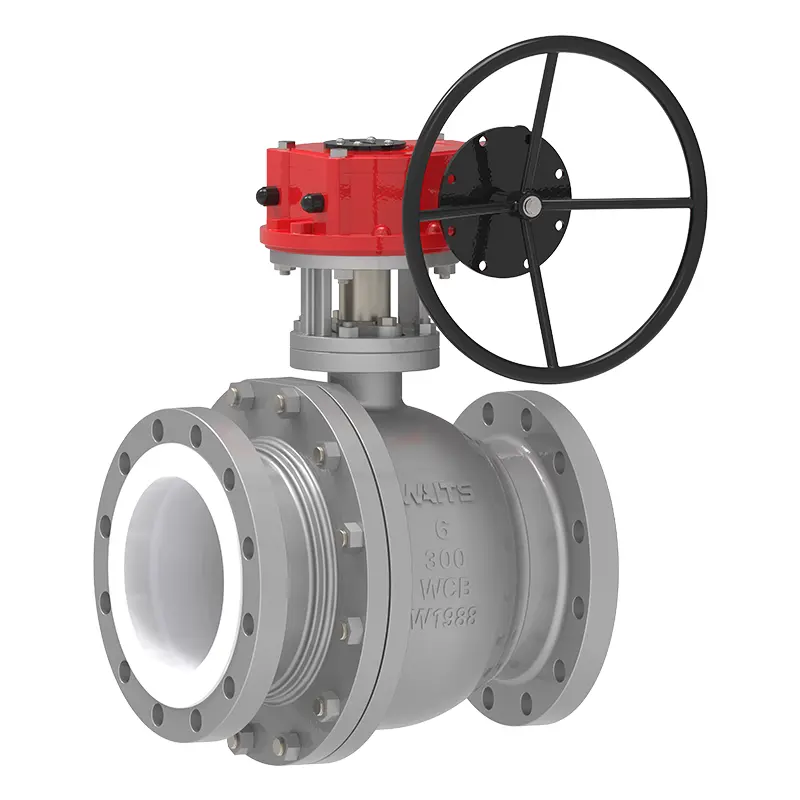

Robinet à tournant sphérique revêtu de PTFE

Waits Valve Le robinet à tournant sphérique revêtu de PTFE à engrenages de haute qualité est une vanne entraînée par un mécanisme à engrenages. La transmission par engrenages peut réaliser une décélération et une amplification du couple, et peut être facilement actionnée par un volant ou un actionneur. Il est particulièrement adapté aux occasions de gros calibre ou à haute pression, économisant plus de main d'œuvre et facilitant le contrôle à distance par rapport aux vannes à bille manuelles. La bille et le siège de vanne sont généralement scellés avec des matériaux métalliques ou non métalliques (tels que le PTFE, un joint dur en métal), avec une étanchéité fiable, une faible résistance à l'écoulement et une ouverture/fermeture rapide. Il est largement utilisé dans des industries telles que la protection chimique, pharmaceutique, alimentaire et environnementale.

Le robinet à tournant sphérique revêtu de PTFE Gear est doté d'un canal d'écoulement direct pour obtenir une fermeture positive tout en minimisant la chute de pression et les turbulences du fluide. La bille étant indépendante de la tige, elle peut se déplacer librement le long de l'axe de la vanne en position fermée, mais ne peut pas tourner par rapport à la tige. Lorsqu'une pression de ligne est appliquée à la bille à l'état fermé, la bille se déplace légèrement vers l'aval pour maintenir le contact avec le siège aval, réalisant ainsi l'étanchéité primaire.

Les robinets à tournant sphérique revêtus sont généralement installés sans tenir compte du sens d'écoulement et sont bien adaptés à la production automatisée grâce à leurs supports de montage ISO.

Caractéristiques:

1. Joint de tige à faibles émissions

De faibles émissions sont obtenues grâce à des anneaux d'étanchéité en PTFE solide précomprimé et à un presse-étoupe réglable. Étant donné que la bille peut se déplacer indépendamment de la tige en position fermée, les charges latérales induites par la pression sur le joint de tige sont éliminées, offrant ainsi une excellente étanchéité de la tige même après des milliers de cycles.

2. Tige anti-éruption

Le robinet à tournant sphérique revêtu de PTFE Gear a une conception de tige efficace qui n'explose pas.

3. Dispositif antistatique

La connexion antistatique entre la tige et le corps est réalisée par des ressorts.

4. Siège de soupape auto-compensé

Le siège de vanne est conçu pour toujours fournir une étanchéité fiable avec un couple de fonctionnement minimum, quelle que soit la pression élevée ou basse.

5. Doublure

Revêtement en PFA pur, ancré à l'intérieur de la vanne, adapté aux applications sous vide.

Notes d'entretien du produit

1. Lubrifiez régulièrement l'engrenage à vis sans fin (utilisez de la graisse à base de lithium) pour éviter le meulage à sec et l'usure.

2. Faites tourner lentement le volant pendant le fonctionnement pour éviter que les charges d'impact n'endommagent les composants de la transmission.

3. Le fonctionnement en cas de surchauffe et de surpression est interdit (le plastique fluoré est sujet à la déformation à haute température).

4. Inspectez le revêtement pour détecter tout dommage (tel que des bulles ou des fissures) pendant la maintenance à l'arrêt et remplacez-le rapidement.

Avantages du produit

1. Économie de travail et efficace

L'engrenage réduit la vitesse et augmente le couple, réduisant ainsi considérablement la force de fonctionnement des vannes de grand diamètre.

2. Contrôle précis

Le volant nécessite plusieurs rotations pour un réglage fin de l'ouverture (par exemple, régulation du débit), adapté aux scénarios nécessitant un contrôle précis.

3. Structure fiable

Les composants de transmission sont constitués de matériaux métalliques (tels que des engrenages en alliage de cuivre et des arbres en acier inoxydable), résistants à l'usure et ayant une longue durée de vie.
