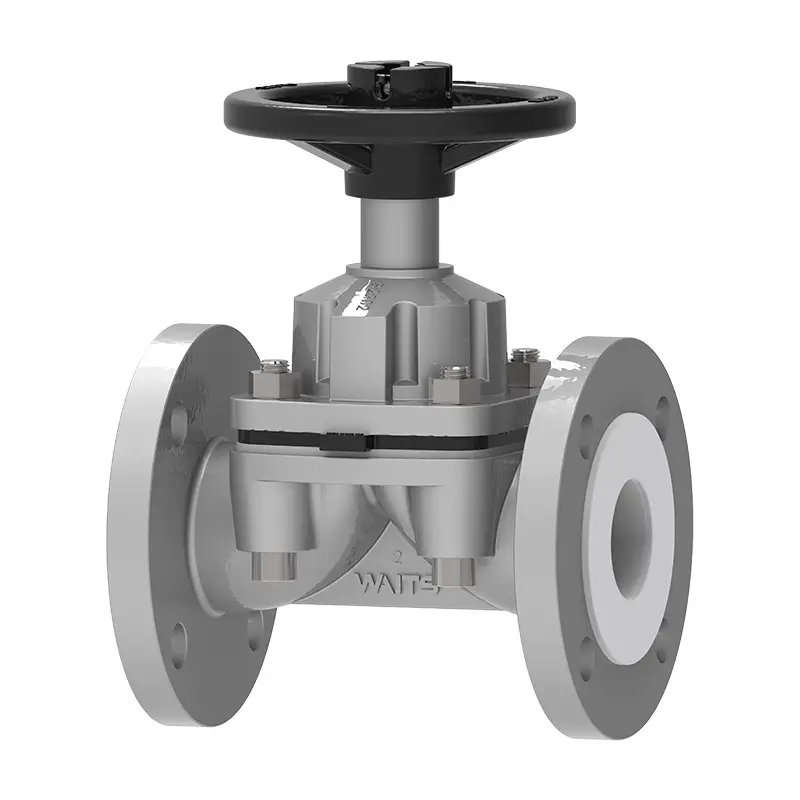

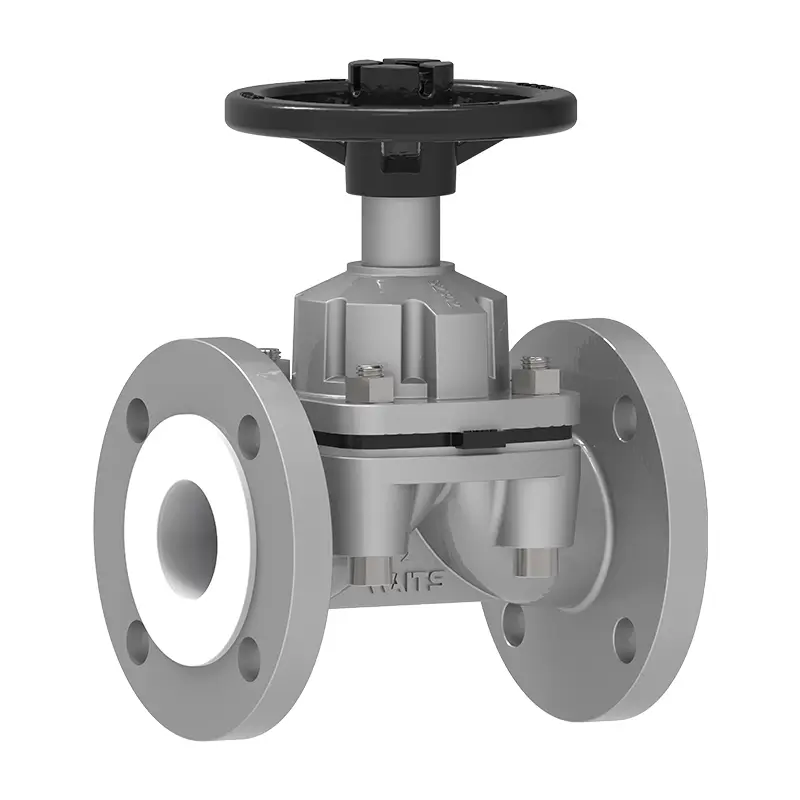

Vanne de diaphragme doublé PTFE

Si vous achetez une vanne à diaphragme de haute qualité Waits Valve de haute qualité pour la première fois, nous fournissons un service de guidage amical pour les débutants. Nous avons écrit de nombreux articles sur les caractéristiques de la vanne et les directives de maintenance. Ces ressources aident non seulement les clients à choisir la bonne valve, mais servent également en «encyclopédie» pour les ingénieurs de soupape novices. Choisissez-nous et vous aurez un fournisseur fiable!

envoyer une demande

Description du produit

La valve de diaphragme doublée de PTFE attend est une valve résistante et durable résistante à la corrosion qui isole le milieu des parties métalliques à travers un diaphragme fluoroplastique et atteint l'ouverture / la fermeture et le scellement à travers la déformation élastique du diaphragme. Convient aux acides, au chlore, à l'eau chlorée et aux solutions, à l'eau déionisée, au sel, aux solutions alcalines, aux produits chimiques de chaux et de cuivre. Indicateur de position. Les pièces mécaniques sont isolées du liquide.

Corps de soupape: fonte, fer ductile, acier au carbone WCB ou acier inoxydable CF8M. Revêtement (plastique): DN15 - D200: 3 mm.

Couvercle de soupape: fonte ou fer ductile.

Pression: PN10-16.

Facultatif: tige non croissante. La valve adopte une conception d'étanchéité étanche au gaz, qui est facile à entretenir. Ses pièces remplaçables peuvent être facilement remplacées en ligne et sont disponibles en stock.

La caractéristique centrale de la valve à diaphragme doublée de PTFE est que le milieu ne contacte pas la structure métallique interne du corps de la valve. Il convient aux conditions de travail sévères avec une forte corrosion, une pureté élevée, une pollution facile ou des particules contenant.

Largement utilisé dans les industries chimiques, pharmaceutiques, de protection de l'environnement et d'électronique.

Caractéristiques et avantages

Fermeture étanche au gaz (classe VI)

Pas de conception de cavité

Entretien facile / faible entretien

Maintenance en ligne (entrée supérieure)

Le joint de tige est sans fuite

Indicateur de position standard

Normes de mise en œuvre - Valve de diaphragm doublée de PTFE
Normes de conception	MSS - SP - 88, BS 5156
Standard de la bride	ASME B16.5 / ASME B16.47-A / B / EN1092-1 / 2
Méthodes de connexion	RF
Tests et acceptation	Feu 598, EN12266
Longueur structurelle	API6D / ASME B16.10 / EN558
Ratings de pression et de température	ASME B16.34
Test ignifuge	/
Normes de fuite faible	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0175
Valve de diaphragme doublée d'application-PTFE
Taille	NPS 1/2 ”~ NPS 14 ″ DN15 ~ DN350
Plage de pression	CL150 ~ CL150 PN10 ~ PN16
Plage de température	PTFE-50 ° C ~ + 180 ° C
Plage d'applications	Industrie chimique, industrie pharmaceutique, génie environnemental, semi-conducteur et électronique, systèmes énergétiques, etc.
Carrosserie	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, PTFED-LINE Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE
Plaque de soupape	Acier en carbone, acier inoxydable, ligneux de PTFE
Tige de soupape	‌A182-F6A-F304-F316-F51 17-4ph / XM-19 ...
Siège de soupape	Graphite d'amiante, graphite flexible, polytétrafluoroéthylène, alliage à base de fer

Caractéristiques du produit

1. Indicateur de position de valve

La vanne de diaphragme doublé PTFE peut clairement afficher l'état ouvert ou fermé de la vanne.

2. Conception de limiteur de course

Empêche l'ouverture ou la fermeture excessive pendant le fonctionnement.

3. Étend la durée de vie du diaphragme

Excellentes performances anti-fuite, petite résistance à l'écoulement et forte capacité d'écoulement.

4. Structure du phoque du déversoir

Peut réaliser avec précision la fonction de coupure des supports de pipeline.

5. Isolement du diaphragme

Isoler la cavité du corps de la valve de la cavité de la couverture de la valve, afin que les parties d'écoulement puissent être isolées du contact entre le milieu.
