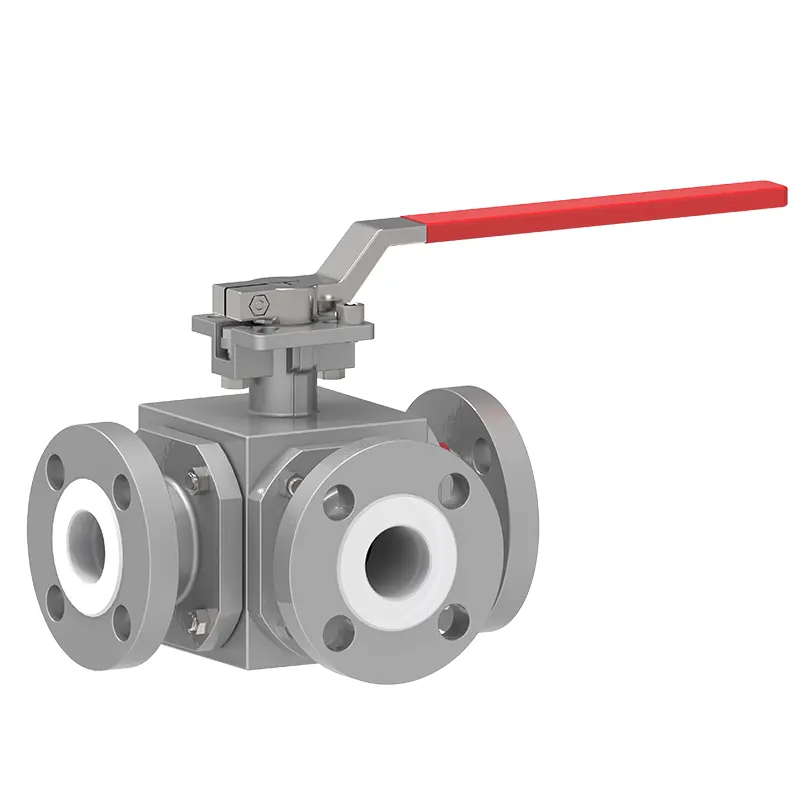

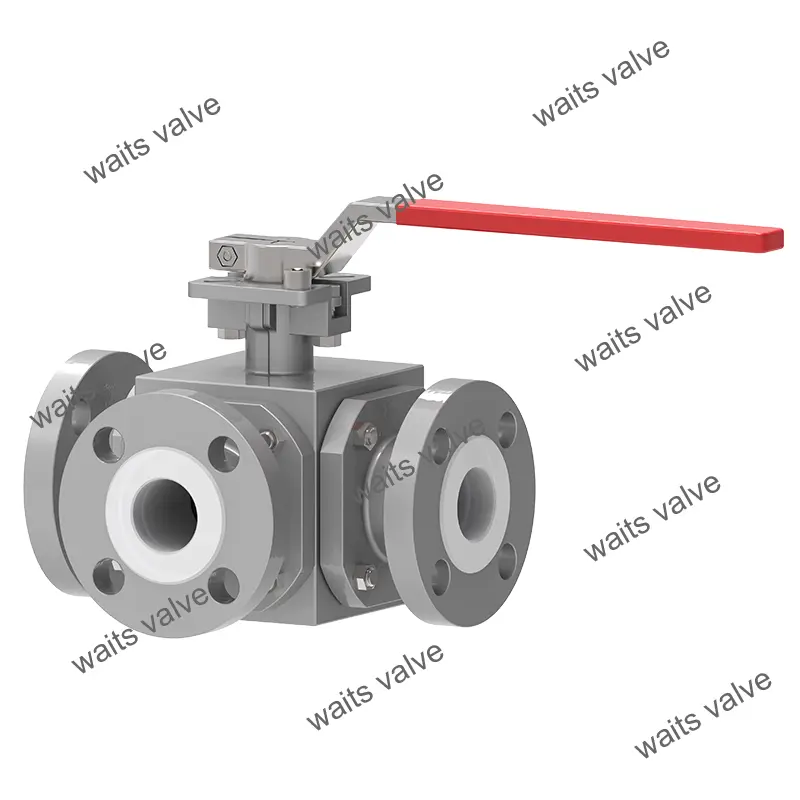

Robinet à tournant sphérique à trois voies revêtu de PTFE‌‌

Le robinet à tournant sphérique à trois voies revêtu de PTFE de haute qualité Waits Valve‌‌ adopte une conception multifonctionnelle à trois voies et un revêtement en PTFE résistant à la corrosion. Grâce à notre conception précise, ce corps de vanne dispose souvent d'un contrôle précis des fluides ! Waits Valve prend en charge des services personnalisés de base tels que la gravure de LOGO et la personnalisation des emballages. Si vous avez besoin de ces services, n'hésitez pas à nous contacter !

Le robinet à bille à trois voies revêtu de PTFE Waits Valve‌‌ présente les avantages d'un « revêtement résistant à la corrosion + une structure flexible à trois voies », qui peut résoudre le problème du contrôle des fluides multi-pipelines dans des environnements hautement corrosifs et se démarquer dans les systèmes complexes qui nécessitent une commutation fréquente des directions d'écoulement. Sa valeur fondamentale réside dans le fait de fournir une alternative rentable aux vannes traditionnelles en alliage résistant à la corrosion tout en répondant à diverses exigences telles qu'une propreté élevée, une résistance à la température et une résistance à la pression. Lors de la sélection, il est nécessaire de prendre en compte de manière exhaustive des facteurs tels que les caractéristiques du fluide, les exigences de direction d'écoulement et les paramètres de fonctionnement, et de donner la priorité à la compatibilité des matériaux de revêtement, des types d'étanchéité et des méthodes d'entraînement, afin que le système puisse fonctionner de manière sûre et fiable.

Le robinet à tournant sphérique à trois voies revêtu de PTFE‌‌ est un robinet à tournant sphérique à trois voies de type T ou un robinet à tournant sphérique à trois voies de type L avec revêtement complet en FEP PTFE PFA. Le robinet à tournant sphérique à trois voies revêtu de FEP PTFE PFA présente une stabilité chimique extrêmement élevée et peut être utilisé dans tous les milieux hautement corrosifs. Le robinet à tournant sphérique peut être divisé en deux structures : à deux voies (deux voies) et à trois voies (à trois voies), avec une faible résistance aux fluides, une vitesse d'ouverture et de fermeture rapide et une structure simple.

Détail:

1. Le robinet à tournant sphérique à trois voies doublé de PTFE adopte un revêtement en FEP, PTFE ou PFA, qui a une stabilité chimique extrêmement élevée et peut être utilisé pour tous les milieux hautement corrosifs à l'exception des « métaux alcalins fondus et du fluor élémentaire » ;

2. Le robinet à tournant sphérique à trois voies doublé de FEP PTFE PFA adopte une structure à bille flottante pleine grandeur et la vanne peut être fermée sans fuite dans toute la plage de pression, ce qui est plus pratique pour le nettoyage et l'entretien des systèmes de canalisations ;

3. La bille et la tige des pièces d'ouverture et de fermeture sont moulées (forgées) en une seule pièce, éliminant la possibilité que la tige du robinet à bille PFA entièrement doublée de PTFE sur tout le diamètre se précipite hors des pièces sous pression en raison des changements de pression, garantissant fondamentalement la sécurité de l'utilisation technique ;

4. La structure est compacte et raisonnable, et l'espace de la cavité interne du robinet à tournant sphérique à trois voies revêtu de FEP PTFE PFA est le plus petit, ce qui réduit la rétention du fluide. De plus, le processus de moulage spécial rend la surface d'étanchéité dense et la combinaison de charge PTFE à chevrons permet à la vanne d'atteindre une fuite nulle ;

5. Les structures en deux et trois pièces peuvent s'adapter aux exigences de divers systèmes de tuyauterie et conditions de travail. Le robinet à tournant sphérique en trois parties permet de séparer le corps de vanne principal des deux côtés du corps de vanne, ce qui permet un remplacement et une maintenance en ligne rapides.

6. Vanne à bille à trois voies revêtue de FEP PTFE PFA Mode de fonctionnement : manuel, entraînement par engrenage à vis sans fin, pneumatique, électrique

7. Le joint métal sur métal du corps de la vanne protège la doublure de verrouillage des dommages causés par des forces externes.

8. Le dispositif de mise à la terre antistatique empêche l'accumulation d'électricité statique.

9. Plaque de montage supérieure ISO 5211 pour une utilisation facile.

Caractéristiques du produit

1. Résistance exceptionnelle à la corrosion

Le revêtement fluoroplastique ne réagit pratiquement pas avec les acides forts (par exemple l'acide sulfurique, l'acide chlorhydrique), les alcalis forts (par exemple l'hydroxyde de sodium), les oxydants puissants (par exemple l'eau régale) ou les solvants organiques, résolvant ainsi le problème de corrosion des vannes métalliques traditionnelles.

2. Contrôle de débit flexible

Vanne à bille à trois voies de type L : connecte uniquement deux canalisations verticales (par exemple, A→B ou A→C) pour la commutation de direction, incapable de conduire trois canaux simultanément.

Vanne à bille à trois voies de type T : peut conduire trois canaux simultanément (par exemple, A→B+C ou A+B→C) pour réaliser une dérivation ou un mélange de fluide, adapté aux systèmes de canalisations complexes nécessitant une commutation multidirectionnelle.

3. Performances d'étanchéité élevées et faible résistance au débit

La bille s'adapte parfaitement au siège en plastique fluoré pour éviter les fuites de fluides corrosifs.

Conception de canal droit avec un faible coefficient de résistance à l'écoulement (valeur Cv élevée), adaptée aux débits élevés ou aux fluides particulaires (remarque : la résistance à l'usure du revêtement doit être prise en compte).
