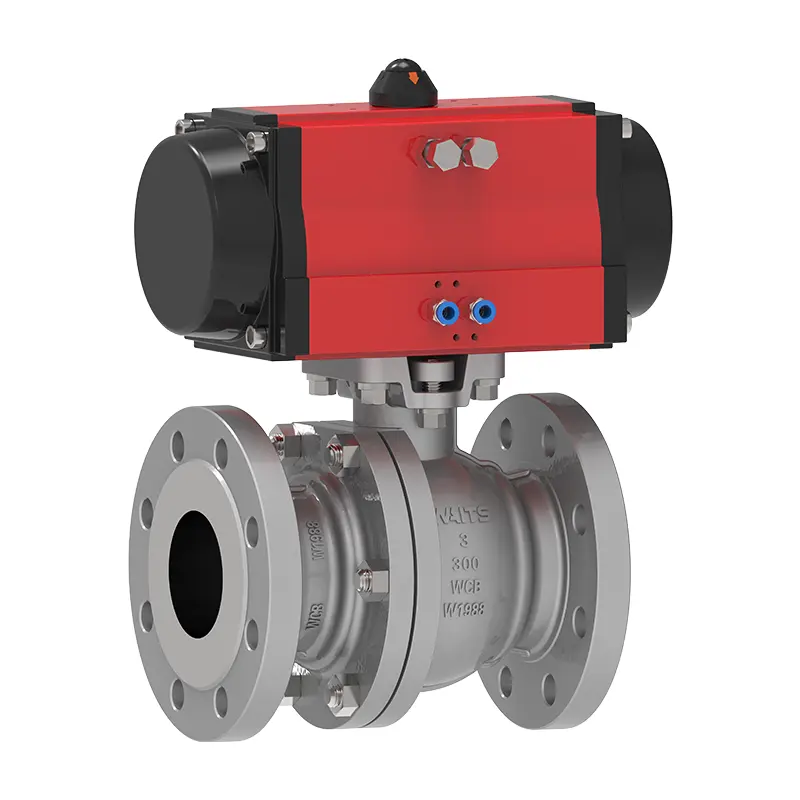

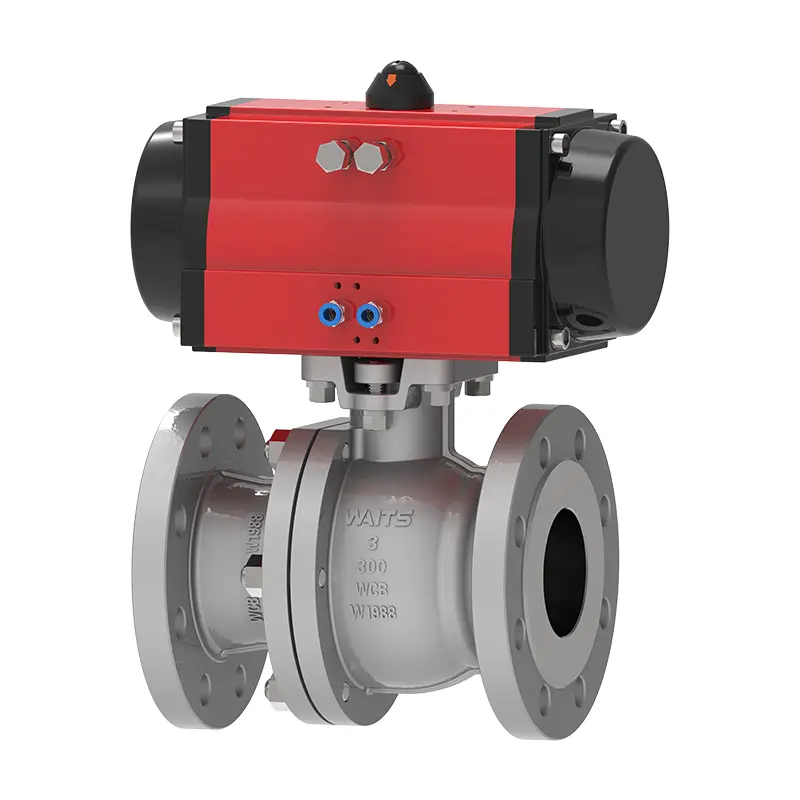

Valve à billes flottante pneumatique en deux pièces (avec support‌)

Valve de soupape avancée pneumatique avancée en deux pièces avancé (avec support‌ ‌) est très facile à installer dans des applications industrielles, vous économisant beaucoup de problèmes! Il s'agit d'une soupape entraînée par pneumatique avec un corps en acier inoxydable et un siège PTFE. Waits Valve se concentre sur la fourniture des vannes de fluide les plus abordables pour les industries telles que la pétrochimie, la production d'électricité et le traitement de l'eau.

envoyer une demande

Description du produit

Vanne attend la vanne à billes flottantes pneumatique de haute qualité de haute qualité (avec support‌ ‌) adopte une structure à deux pièces, avec le corps de soupape et le couvercle de soupape connecté par des boulons, une structure compacte et un entretien facile. Il est très adapté à l'entrée / éteinte et à la limitation du contrôle de l'eau, de la vapeur, de l'huile et d'autres milieux, en particulier pour les systèmes de tuyauterie dans les industries chimiques, alimentaires et pharmaceutiques.

Les principaux avantages comprennent: le temps de réponse rapide; Excellentes performances d'étanchéité; longue durée de vie.

Comparé à la conception en trois pièces, la soupape à billes flottantes en deux pièces présente les avantages suivants: empreinte plus petite, poids plus léger, adapté aux installations avec un espace limité; faible coût

Notre vanne à billes flottantes pneumatique en deux pièces (avec support‌ ‌) est une valve à billes d'alésage complète en deux pièces sans entretien adaptée aux applications générales, industrielles et chimiques; Convient pour le traitement de l'eau, les produits chimiques, les liquides faiblement corrosifs et semi-corrosifs.

Le mode d'actionnement est à action unique ou à double action, et une série d'options configurables est disponible, y compris les interrupteurs de limites, les soupapes d'électricité et les positionneurs.

Caractéristiques principales:

Interface BSP ou NPT disponible, taille: NPS 2 ″ ~ ~ NPS 24 ″ DN50 ~ DN600 à 2 pouces (NPT).

Plage de pression: CL150 ~ CL2500 PN10 ~ PN260

Plage de température: -20 ℃ ~ 400 ℃

Équipé d'une tige de soupape anti-présent.

La valve à billes flottante pneumatique en deux pièces (avec support‌ ‌) répond aux exigences strictes du contrôle des processus d'aujourd'hui. Pendant l'assemblage, tous les composants de conduite sont rigoureusement inspectés et à 100% testés en usine avant expédition.

Normes de mise en œuvre en deux pièces pneumatiques à billes flottantes （avec support‌ ‌））
Normes de conception	6d / feu Fire 608, BS5351
Standard de la bride	ASME B16.5 / ASME B16.47-A / B / EN1092-1 / 2
Méthodes de connexion	RF, BW, SW, NPT, FNPT
Tests et acceptation	Feu 598, EN12266
Longueur structurelle	API6D / ASME B16.10 / EN558
Ratings de pression et de température	ASME B16.34
Test ignifuge	Feu 6fa, feu 607
Normes de fuite faible	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0175

Valve à billes flottante pneumatique appliquée à application （avec support‌ ‌））
Taille	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Plage de pression	CL150 ~ CL2500 PN10 ~ PN260
Plage de température	-20 ℃ ~ 400 ℃
Plage d'applications	Applicable à divers milieux tels que l'eau, la vapeur, le pétrole, le gaz liquéfié, le gaz naturel, le gaz de charbon, l'acide nitrique, l'acide acétique, les milieux oxydants, l'urée, etc.
Mode d'entraînement	Transmission de l'engrenage hydraulique, pneumatique, électrique, manuelle et à ver.
Couvercle de carrosserie / valve	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Surface d'étanchéité	PTFE renforcé, para-polyphénylène (RPTFE, ppl), métal
Tige de soupape	‌A182-F6A-F304-F316-F51 17-4ph / XM-19 ...
Balle	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Filler	Graphite d'amiante, graphite flexible, polytétrafluoroéthylène, alliage à base de fer

Processus d'actionnement pneumatique

1. L'air comprimé (0,4–0,7 MPa) est entrée pour conduire le piston ou le mécanisme d'engrenage de l'actionneur.

2.Torque est sorti pour faire pivoter la tige de soupape à 90 °, commandant la direction du trou à travers la balle (complètement ouverte / entièrement fermée).

3. Les cylindres à action en place nécessitent une réinitialisation à ressort, tandis que les cylindres à double action sont contrôlés par le changement de direction de l'électrovanne.

4. RÉPONSE RAPIDE: Les actionneurs pneumatiques atteignent une vitesse de commutation de 0,05 seconde par cycle, adapté aux scénarios d'arrêt d'urgence.

Critères de sélection

1.CHOSE AGIGNEMENT SEUX OU DOUBLE AGIDE PNEUMATIQUE DES EXIGNEMENTS DE COUPE.

2. PROIRITIRISER les phoques PTFE pour les milieux corrosifs; Sélectionnez les joints durs métalliques pour les applications à haute température / haute pression.

3. Faces de flux conçues pour ASME B16.5 Assurer la compatibilité des pipelines.
