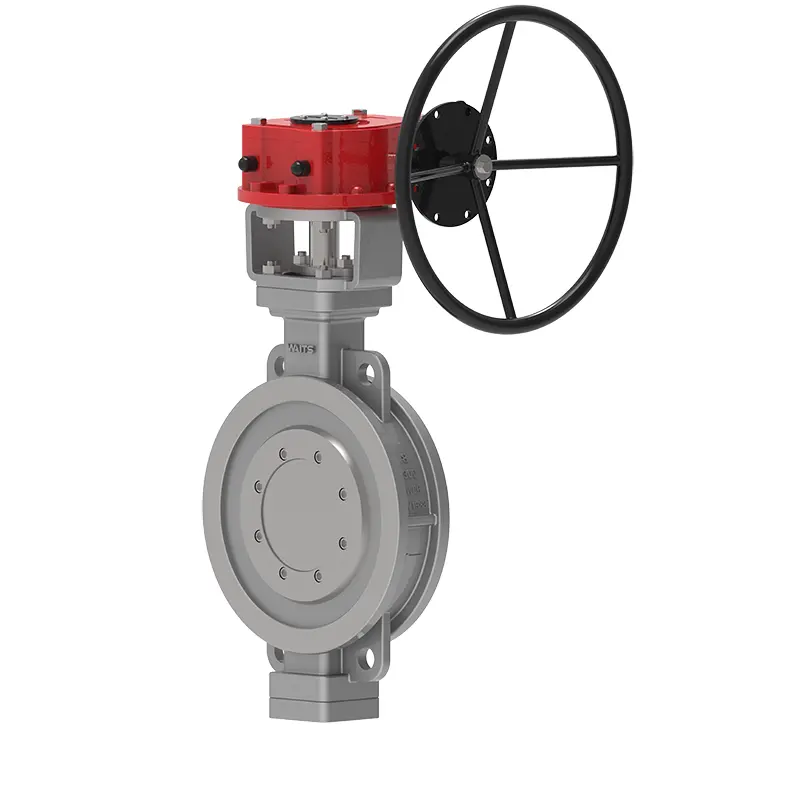

Valve de papillons à plaquette à plaquette en métal excentrique triple
  • Valve de papillons à plaquette à plaquette en métal excentrique tripleValve de papillons à plaquette à plaquette en métal excentrique triple

Valve de papillons à plaquette à plaquette en métal excentrique triple

En tant que fournisseur de soupape professionnel, Waits a sa propre base de production et peut vous fournir une vanne de papillons à plaquette à plaquette à triple métal excentrique. Sa structure adopte la conception de principes excentriques tridimensionnels, et le siège de soupape est une structure multicouche compatible avec les joints durs et souples ou une structure d'étanchéité à part entière, qui a une bonne tolérance aux températures et pressions plus élevées.

envoyer une demande

Description du produit

La vanne de papillons à plaquette à plaquette en métal triple en métal excentrique est une valve de papillon à longue durée de vie et économe en énergie nouvellement développée par Waits. Il se compose d'un corps de valve, d'une plaque de papillon, d'un anneau d'étanchéité, d'un mécanisme de transmission et d'autres composants principaux. Sa structure adopte la conception de principes excentriques bidimensionnels ou tridimensionnels, le joint élastique ou la technologie de traitement compatible à plusieurs niveaux à plusieurs niveaux durs et doux, ce qui réduit le couple de la soupape de papillon pendant le fonctionnement, réalisant l'effet de l'économie de main-d'œuvre et de l'économie d'énergie. Dans le même temps, il assure la fiabilité globale de la valve papillon en termes de résistance à la corrosion, de résistance à haute température et de résistance à l'usure.


Normes de mise en œuvre

Norme de conception API 609, EN 593, GOST
Normes de bride ASME B 16.5, ASME B16.47, dans
Connexion finale RF, BW, RTJ, etc.
Inspection et test API 598, EN 12266-1, GOST
Face à face API 609, EN 558, ASME B16.10, GOST
Pression et niveaux de température ASME B16.34
Normes de fuite faible ISO 15848-1, API 622
Conception anti-corrosion NACE MR 0103 , NACE MR 0175


Application

Taille 3 "-120", DN80-DN3000
Cote de pression Classe 150-1500, PN16-PN250
Température de fonctionnement Siège doux: -29 ~ 200 ℃, siège métallique: -29 ~ 600 ℃
Plage d'applications Eau du robinet, eaux usées, construction, pétrole, industrie chimique, nourriture, médecine, textile, électricité, construction navale, métallurgie, système énergétique, etc.
Opérateur Levier, équipement, électrique, pneumatique, etc.
Matériau du corps Acier en carbone, acier inoxydable, acier inoxydable duplex, acier en alliage, monel, bronze al, etc.
Plaque de soupape A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Siège de soupape 13CR / SS304 / SS316 / + GRAPHITES + PTFE + STL
Tige de soupape F6A, F304, F316, 17-4ph, F51, F53, MONEL K500 ...
Noix de tige de soupape Alliage de cuivre
Emballage Graphite flexible, emballage d'amiante en graphite, polytétrafluoroéthylène ...


Fonctionnalités de performance

1. Vanne de papillons à plaquette assis en métal excentrique excentrique a une structure unique, une petite taille et un poids léger, un fonctionnement flexible, une économie de main-d'œuvre et un pratique;
2. Scellant fiable, peut répondre à diverses normes;
3. Bonne caractéristiques d'écoulement et fonction ajusté;
4. Adoptant un principe excentrique, la surface d'étanchéité est proche de zéro usure, ce qui prolonge la durée de vie de la valve;
5. Large gamme d'applications, peut être utilisée pour l'eau, la vapeur, le pétrole, l'air et le gaz et d'autres milieux;
6. Convient aux pipelines de températures, de grades, de corrosion et d'autres conditions de travail;
7. Putain de plaquette assis en métal excentrique excentrique Le corps de soupape et le siège de soupape de la vanne sont des composants connectés, et la couche de surface de scellage du siège de soupape est soudée avec des matériaux en alliage résistant à la chaleur et résistants à la corrosion;
8. Trois excentricités: la ligne médiane de l'arbre s'écarte de la ligne médiane de la surface d'étanchéité, la ligne médiane de l'arbre s'écarte légèrement de la ligne centrale du pipeline et la ligne centrale de la surface d'étanchéité du corps de la valve (cône oblique) forme un angle de la ligne médiane de la pipeline;
9. L'anneau d'étanchéité multicouche est fixé sur la plaque de soupape, qui présente les avantages d'une résistance à haute température, d'un fonctionnement facile, pas de friction lors de l'ouverture et de la fermeture, et le scellage est compensé à mesure que le couple du mécanisme de transmission augmente lors de la fermeture, ce qui améliore les performances de scellage de la valve de la cruille et prolonge la durée de vie;
10. L'anneau de scellage multicouche adopte des feuilles de métal laminées douces et dures, qui présente les doubles avantages de l'étanchéité dure et souple, et possède des performances d'étanchéité de fuite nulles, quelles que soient les conditions à basse et haute température.

Triple Eccentric Metal Seated Wafer Butterfly Valve
