Valve de papillon à plate-forme à plate-forme

La vanne à papillon à plate-forme à gaufrer douce est l'un des produits que les attentes peuvent fournir aux clients du monde entier. Son siège de soupape en caoutchouc est en caoutchouc naturel de haute qualité soigneusement sélectionné par nos professionnels et peut être utilisé sur des pipelines alimentaires en toute confiance. Nous avons non seulement d'excellents prix, mais aussi de qualité fiable, ainsi que des services d'approvisionnement et de ventes parfaits.

envoyer une demande

Description du produit

En tant que fabricant de soupape professionnel, Waits est expérimenté et suive le rythme avec le temps. La vanne de papillon à rouleaux de plate-forme en place douce conçue par nous a les points de conception de base suivants:
1. Siège de soupape d'élasticité élevée en caoutchouc: la teneur en caoutchouc du siège de soupape EPDM est de 50%. Nous attachons une grande importance à la qualité. La valve a été simulée pour plus de 10 000 fois d'ouverture et de fermeture pour assurer aucune fuite.
Les propriétés de référence du siège de la valve sont les suivantes: rivage une dureté / degré 72 ± 3, 200% de contrainte de traction / MPa ≥6, résistance à la traction MPA ≥15, allongement à la rupture /% ≥350, déformation permanente à la rupture /% ≦ 10, résistance à la déchirure / kn.m-1 ≥35, compression permanente (70 ℃ * * 22h, rythme de compression 25%).
Dans le même temps, ce siège de soupape à bord large avec un diamètre d'environ 20 mm a une surface de contact plus large avec la bride du pipeline que le siège de soupape à bord étroit, et a de meilleures performances d'étanchéité de l'installation.
2. La plaque de papillon et l'arbre de soupape sont connectés sans broches pour éviter les fuites et la corrosion causées par l'installation des épingles. De plus, l'arbre de soupape est facile à démonter, ce qui facilite le remplacement du siège de soupape, réduisant le coût et la difficulté de maintenance et de remplacement.
3. Le corps de la valve est équipé d'un dispositif anti-vol, ce qui est plus sûr.

Normes de mise en œuvre

Norme de conception	API 609, EN593, BS 5155, GOST
Standard final	ANSI B16.1 Cl. 125 lb et b16.5 cl. 150 lb De 2501 pn6 / pn10 / pn16 /, EN 1092 PN6, PN10 et PN16 Comme 2129 Tableau D et E BS 10 Tableau D et E MSS SP44 Cl. 150 lb Awwa c207 150lb ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16
Inspection et test	API 598, ISO 5208, EN 12266-1, GOST
Face à face	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Bride supérieure	ISO 5211

Application

Température de fonctionnement	-45 ℃ ~ 150 ℃
Taille	2 "-80", DN50-DN2000
Pression de travail / CWP	16BAR 10BAR
Coquille	24BAR 15BAR
Joint	18BAR 10BAR
Test aérien	6BAR 6BAR
Environnement de fonctionnement	Traitement chimique du système de ballast et de cale Plantes de dessalement, forage, eau potable Poudre sèche, aliments et boissons, usines d'essence Industrie minière HAVC, industrie du papier, manipulation du sable, eau de mer, industrie sucrière Thermo Technical Water Treatment Waste Eaute
Opérateur	Levier, équipement, électrique, pneumatique, etc.
Matériau du corps	Fonte, fer ductile, acier au carbone, acier inoxydable, al-bronze, etc.
DISQUE	Fonte en fonte ductile en acier en acier inoxydable en acier inoxydable
TIGE	2CR13 F304 F316 F51 F53 MONEL K500
SIÈGE	Buna nbr epdm viton ptfe hepdm néoprène hypalon caoutchouc naturel

Fonctionnalités de performance

1. La soupape de papillon à rouleaux de plate-forme en place douce est de petite taille, de poids léger, facile à installer et facile à démonter et à maintenir.
2. La structure est simple et compacte, avec une vitesse d'ouverture et de clôture de fonctionnement de 90.
3. Le couple est petit pendant l'opération, qui est économe en main-d'œuvre et légère.
4. La fuite de test de gaz est nulle et le scellage est strictement garanti.
5. Différents matériaux de composants peuvent être sélectionnés et appliqués à divers supports.
6. Les caractéristiques d'écoulement ont tendance à être linéaires et les performances d'ajustement sont bonnes.
7. Dans le test d'ouverture et de clôture, il peut résister à des dizaines de milliers de fois, ce qui prouve pleinement la longue durée de vie.
8. Il peut être utilisé comme une vanne d'extrémité.

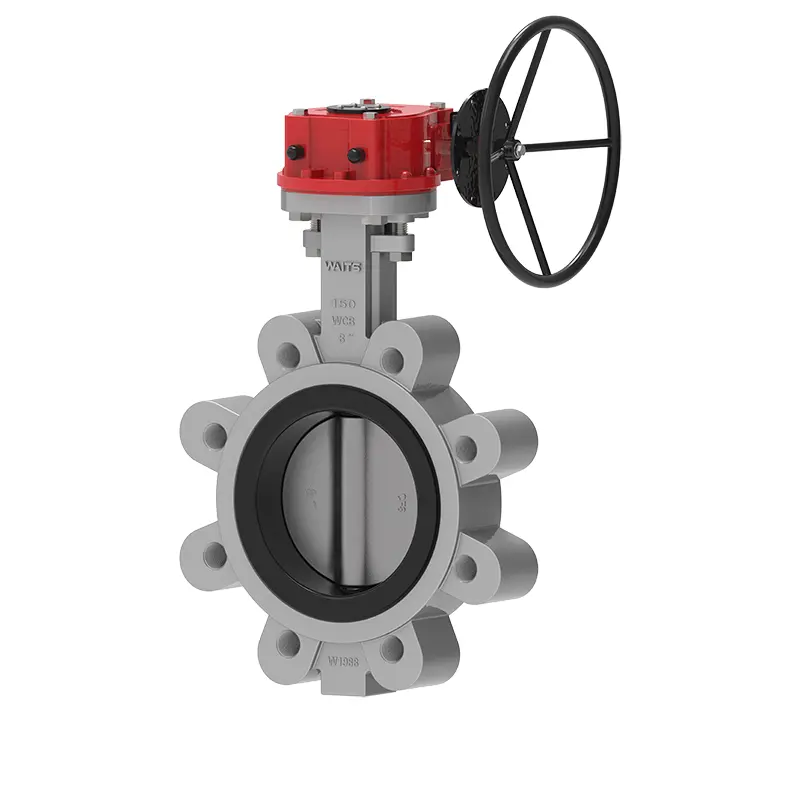

Soft Seated Wafer Lug Butterfly Valve
