Valve de papillons à plaquette assise douce

Waits est un grand fabricant de soupapes et fournisseur qui peut vous fournir une vanne de papillon à plaquette assise douce. Cette valve utilise un siège de soupape en caoutchouc, de préférence du caoutchouc naturel de haute qualité, qui peut atteindre la certification de qualité alimentaire. Il a une excellente application dans l'usine de source de lait néo-zélandaise et l'usine de dessalement Israël.

envoyer une demande

Description du produit

La vanne de papillons à plaquette assise douce de Witts a les conceptions suivantes pendant la conception et la production, et a été améliorée en termes de performances:
Caoutchouc de siège de soupape élastique à 1 sommet
La teneur en caoutchouc du siège de soupape EPDM est de 50%, et elle a été testée pour plus de 10 000 fois dans les tests d'ouverture et de fermeture de simulation sans fuite.
Rivage A dureté / degré 72 ± 3200% Stress en traction / MPA ≥6, résistance à la traction MPA ≥15, allongement à la rupture /% ≥350, déformation permanente à la rupture /% ≦ 10, résistance à la déchirure / kn.m-1 ≥35, compression permanente (70 ℃ * 22h, taux de compression 25%) /% ≦ 20.
Comparé au siège de soupape à bord étroit, le siège de soupape à bord large a une surface de contact plus large avec la bride du pipeline, avec un diamètre d'environ 20 mm et de meilleures performances d'étanchéité de l'installation.
2-La plaque de papillon et l'arbre de soupape sont connectés sans broches, ce qui peut éviter complètement les fuites et la corrosion causées par l'installation des broches. L'arbre de soupape est facile à démonter, ce qui est pratique pour remplacer le siège de soupape.
3-Le corps de la valve est équipé d'un dispositif anti-vol, ce qui est mieux et plus sûr à utiliser dans le pipeline.

Normes de mise en œuvre

Norme de conception	API 609, EN 593, BS5155, GOST
Standard final	Normes de mise en œuvre ANSI B16.1 Cl. 125 lb et b16.5 cl. 150 lb De 2501 pn6 / pn10 / pn16 /, EN 1092 PN6, PN10 et PN16 Comme 2129 Tableau D et E BS 10 Tableau D et E MSS SP44 Cl. 150 lb Awwa c207 150lb ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16
Inspection et test	API 598, ISO 5208, EN 12266-1, GOST
Face à face	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Bride supérieure	ISO 5211

Application

Température de fonctionnement	-45 ℃ ~ 150 ℃
Taille	2 "-80", DN50-DN2000
Pression de travail / CWP	16BAR 10BAR
Coquille	24BAR 15BAR
Joint	18BAR 10BAR
Test aérien	6BAR 6BAR
Environnement de fonctionnement	Traitement chimique du système de ballast et de cale Plantes de dessalement, forage, eau potable Poudre sèche, aliments et boissons, usines d'essence Industrie minière HAVC, industrie du papier, manipulation du sable, eau de mer, industrie sucrière Thermo Technical Water Treatment Waste Eaute
Opérateur	Levier, équipement, électrique, pneumatique, etc.
Matériau du corps	Fonte, fer ductile, acier au carbone, acier inoxydable, al-bronze, etc.
DISQUE	Fonte en fonte ductile en acier en acier inoxydable en acier inoxydable
TIGE	2CR13 F304 F316 F51 F53 MONEL K500
SIÈGE	Buna nbr epdm viton ptfe hepdm néoprène hypalon caoutchouc naturel

Fonctionnalités de performance

1. La soupape de papillon à plaquette à plaquette douce est de petite taille, de poids léger, facile à démonter et à réparer.
2. La structure est simple et compacte, avec une vitesse d'ouverture et de clôture de fonctionnement de 90.
3. Le couple de travail est petit, économe en main-d'œuvre et léger.
4. En termes de performances d'étanchéité, la fuite de test de gaz est nulle, ce qui est très garanti.
5. Différents matériaux de composants peuvent être sélectionnés et appliqués à divers supports.
6. Les caractéristiques d'écoulement ont tendance à être linéaires et les performances d'ajustement sont bonnes.
7. Le nombre de tests d'ouverture et de clôture peut atteindre des dizaines de milliers de fois, et la durée de vie est longue.

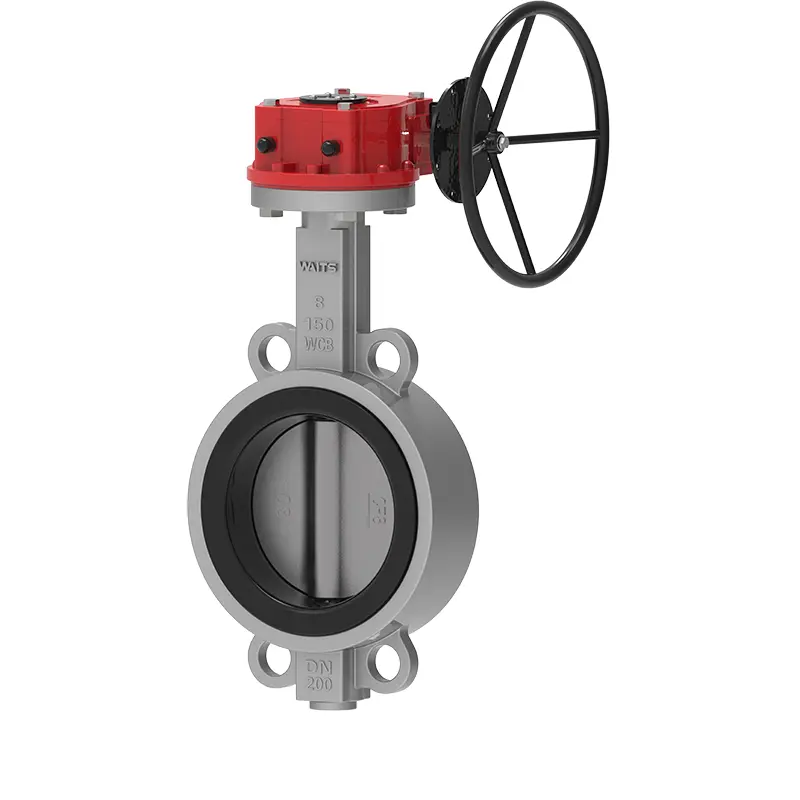

Soft Seated Wafer Butterfly Valve
