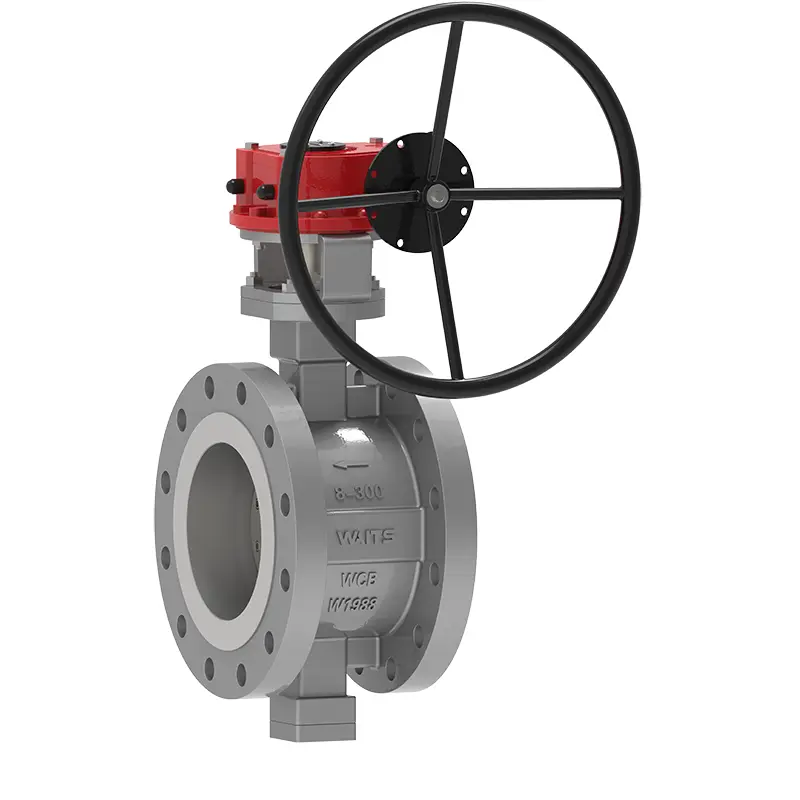

Triple vanne de papillons en métal excentrique en métal excentrique

La valve à papillon à bride à bride à bride à traction assise triple en métal excentrique est une valve de papillon à longue durée de vie, qui est soigneusement conçue par l'équipe professionnelle de Waits et fabriquée par des équipements de production précis et complets.
Cette valve se compose des composants principaux tels que le corps de la valve, la plaque de papillon, la bague d'étanchéité, le mécanisme de transmission, etc. Il adopte la conception de principes excentrique bidimensionnelle ou tridimensionnelle, et applique activement une nouvelle technologie de traitement, telle que la scellage élastique ou le scellon multi-couches dur et doux.
Lorsque la soupape de papillon est en service, le couple est petit et les performances globales ont une résistance à la corrosion fiable, une résistance à haute température et une résistance à l'usure. Il s'agit d'un produit de valve efficace et pratique.

Normes de mise en œuvre

Application

Fonctionnalités de performance

1. Conception structurelle unique, petite et légère, flexible et économique en fonctionnement;
2. Bonnes performances d'étanchéité, et strictement conformément aux diverses normes;
3. Bonne caractéristiques d'écoulement, avec fonction d'ajustement;
4. L'application du principe excentrique rend la surface d'étanchéité presque nulle, réduisant la fréquence de maintenance et de remplacement;
5. Large gamme d'applications, peut être utilisée pour divers milieux, notamment l'eau, la vapeur, l'huile, l'air et le gaz;
6. Convient aux pipelines de diverses conditions de travail telles que différentes températures, notes, corrosion, etc., avec des performances puissantes;
7. Le corps de soupape et le siège de soupape de la vanne de papillons à bride assis en métal excentrique triple sont des composants connectés, et la couche de surface d'étanchéité du siège de soupape est fabriquée dans un matériau en alliage résistant à la chaleur et résistant à la corrosion surfaçant;
8. Les trois excentricités sont la déviation de la ligne médiane de l'arbre à partir de la ligne médiane de surface d'étanchéité, la légère déviation de la ligne centrale de l'arbre par rapport à la ligne médiane du pipeline et la ligne centrale de la surface d'étanchéité du corps de soupape (cône oblique) et la ligne centrale du pipeline forment un angle de position angulaire;
9. L'anneau d'étanchéité multicouche est fixé sur la plaque de soupape, résistant à une température élevée, et n'a pas de frottement lors de l'ouverture et de la fermeture. Lors de la fermeture, le joint est compensé à mesure que le couple du mécanisme de transmission augmente. L'utilisation de feuilles métalliques laminées douces et dures a le double avantage de ne pas affecter le scellement en raison de changements de température et d'environnement.
