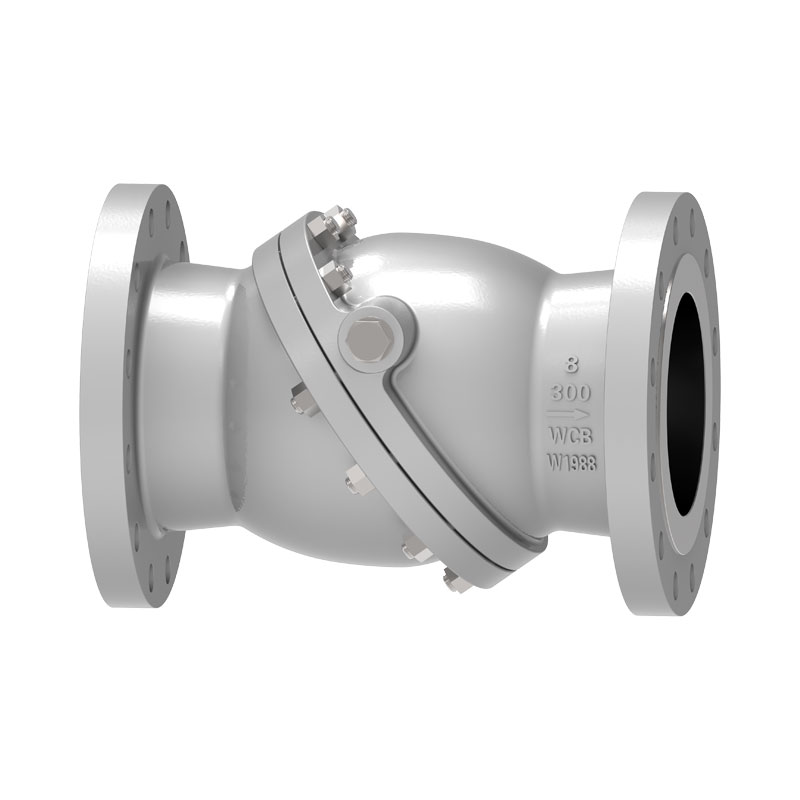

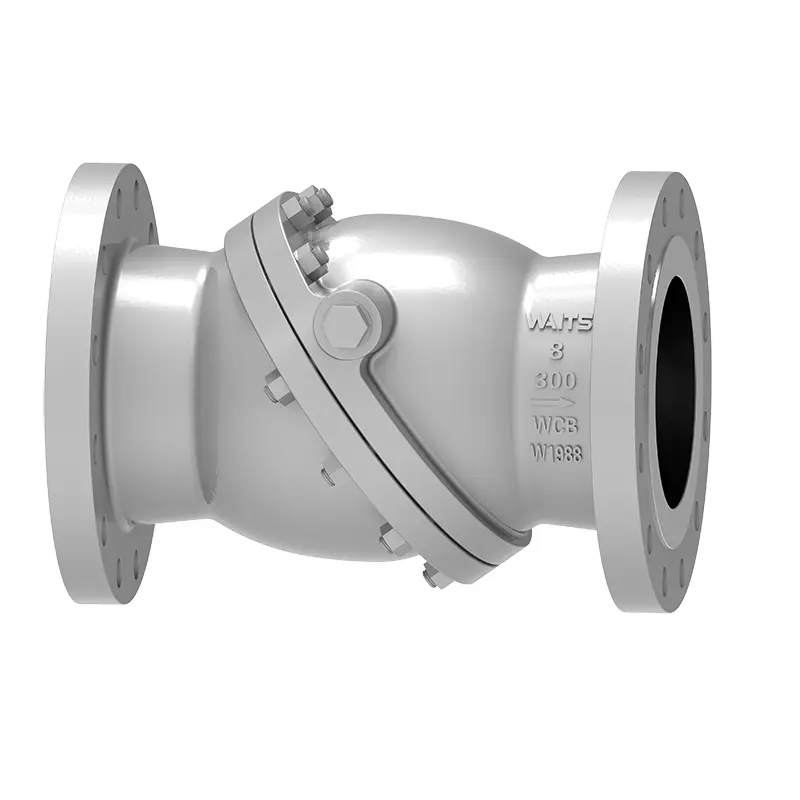

Clapet anti-retour à disque incliné

Le clapet anti-retour à disque incliné est un produit de haute qualité et durable de Waits Valve. En tant que fabricant professionnel de vannes, notre technologie et nos équipements de production suivent en temps réel le niveau avancé de l’industrie. Après avoir été mis à jour et entièrement inspecté, le produit peut être fermé rapidement et le disque de valve peut rapidement atteindre la position du siège de valve, minimisant ainsi le phénomène d'impact.

envoyer une demande

Description du produit

Le clapet anti-retour à disque incliné est un clapet anti-retour sans impact. Son principal avantage est de surmonter l'impact et le coup de bélier provoqués par le clapet anti-retour à battant et le clapet anti-retour à levage et de réaliser un fonctionnement sans impact.

Normes de mise en œuvre

Normes de conception	BS1868,API6D,API594
Normes de bride	ASME B16.5, ASME B16.25
Méthodes de connexion	RF.RTJ.BW
Tests et acceptation	API598, API6D
Longueur structurelle	API6D/ASME B16.10,
Niveaux de pression et de température	ASME B16.34、
Conception anticorrosion	NACE MR 0103, NACE MR 0175.ISO15156

Application

Taille	NPS 2"~ NPS 36" DN50 ~ DN900
Plage de pression	CL150 ~ CL600 PN10 ~ PN100
Plage de température	;-29°C~+545°C
Domaine d'application	Il convient à divers milieux tels que l'eau, l'huile de vapeur, l'acide nitrique, l'acide acétique, les milieux oxydants forts, etc.
Corps de vanne	Pièces forgées : A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Pièces moulées : A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Plaque de soupape	Pièces forgées : A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Pièces moulées : A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Siège de soupape	Matériau du corps, 13CR, acier inoxydable 304/316, monel, carbure cémenté, alliage 20, alliage de cuivre, etc.
Tige de valve	A182 F6a,17-4PH,F304 F316, F51, ...

Caractéristiques de performances

Le clapet anti-retour à disque incliné utilise des disques doubles excentriques dans la conception et la fabrication, et le siège de vanne est un siège de vanne métallique légèrement élastique, qui peut garantir les performances d'étanchéité de la vanne pendant le fonctionnement. Le disque papillon aide à s'ouvrir rapidement et a une forte durabilité, prolongeant efficacement la durée de vie, vous permettant d'économiser des coûts de maintenance et de remplacement, et a une faible résistance à l'écoulement et d'excellentes performances.

Tilted Disc Check Valve
