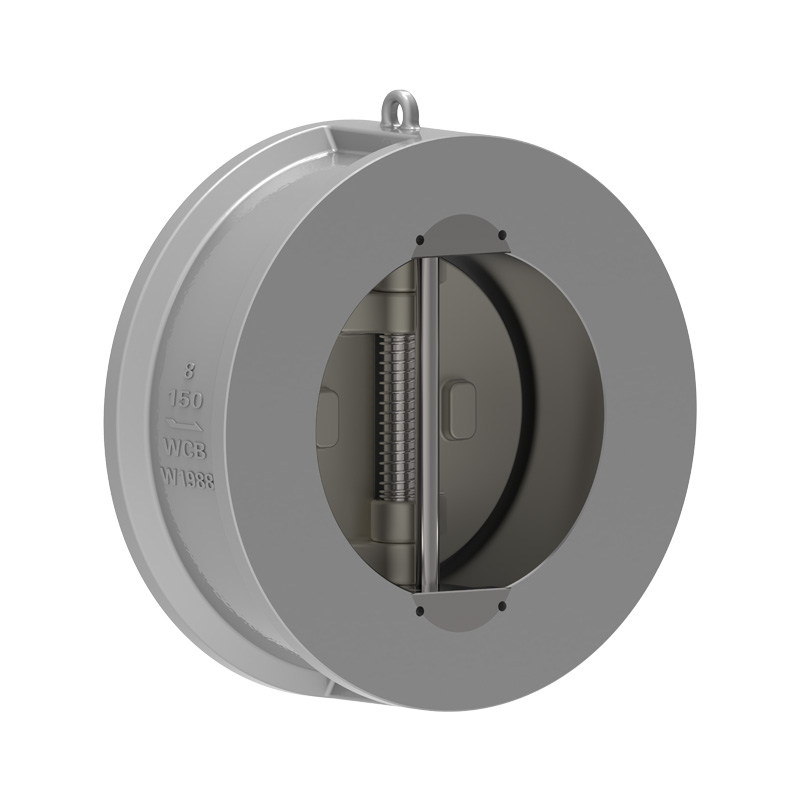

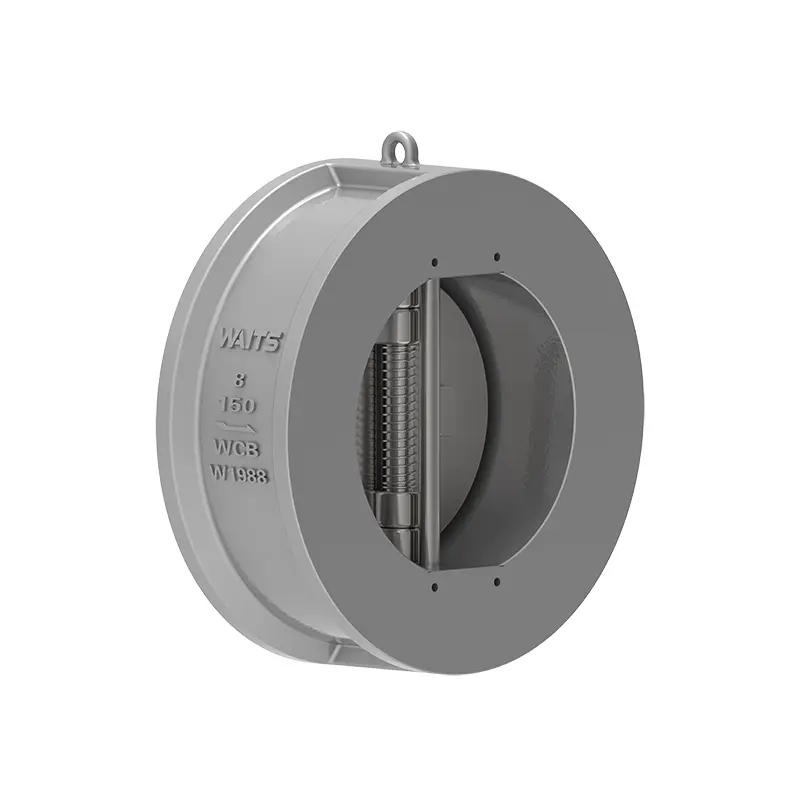

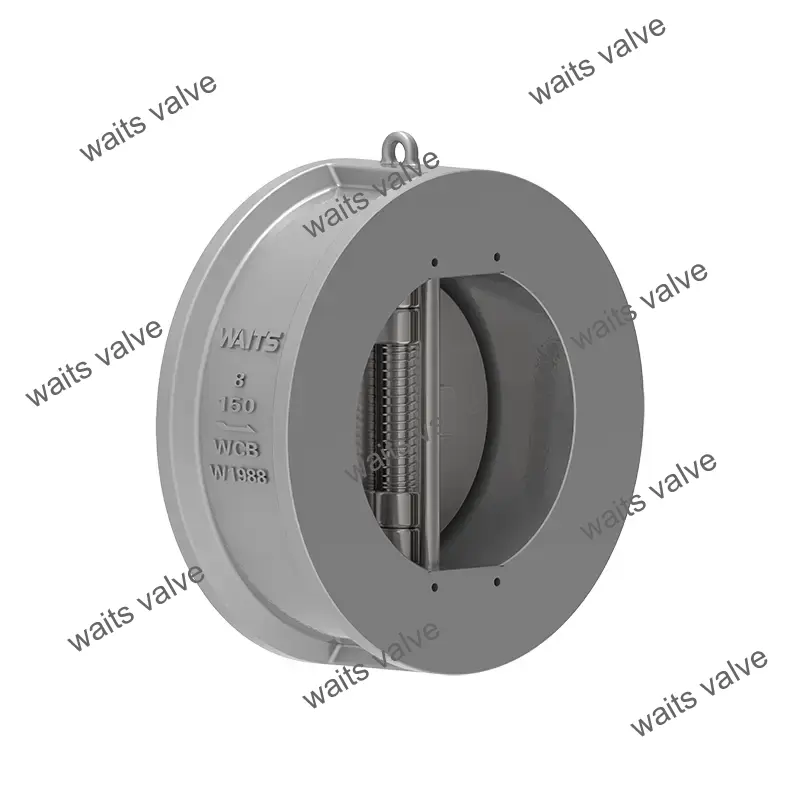

Clapet anti-retour à double plaque à joint souple

La plaque papillon du clapet anti-retour à double plaque à joint souple est constituée de deux demi-cercles, avec un disque à ressort suspendu à une goupille verticale centrale.
Lorsque la vanne est ouverte, la force combinée du fluide est au centre de la surface d'étanchéité du disque, et le point d'action de la force de support du ressort qui agit comme une réaction est situé au centre de la surface du disque, de sorte que le la racine du disque s'ouvre en premier. Cela évite l'usure de la surface d'étanchéité qui se produit lorsque le disque est ouvert dans l'ancienne vanne conventionnelle et augmente la durabilité du joint de vanne.
Lorsque le débit ralentit, sous l'action de la force de réaction du ressort de torsion, le disque se rapproche progressivement du siège de vanne et entre dans la phase de fermeture lente de la vanne. Lorsque le fluide reflue, sa force sur le disque et la force de réaction du ressort de torsion travailleront ensemble, et la fermeture du disque augmentera en conséquence, entrant dans la phase de fermeture rapide. Le but de cette conception est de réduire le phénomène de coup de bélier, de réduire les dommages causés par les coups de bélier et de mieux prolonger la durée de vie. Lors de la fermeture, le point de force du ressort provoque la fermeture du haut du disque en premier, empêchant la racine de mordre et améliorant la durabilité de la surface d'étanchéité de la valve.

Normes de mise en œuvre

Application

Caractéristiques de performances

1. Les composants du clapet anti-retour à double plaque à joint souple comprennent le corps de vanne, le disque de vanne, l'arbre de vanne, le ressort et d'autres pièces, qui sont reliées par type de serrage et ont une structure compacte.
2. La plaque papillon de la vanne est composée de deux demi-cercles et est rappelée par un ressort. La surface d'étanchéité peut être constituée d'un matériau résistant à l'usure recouvrant le corps ou recouverte de caoutchouc. Il a un large éventail d'utilisations et une étanchéité fiable.
3. Le disque de vanne a une course de fermeture courte et est à ressort, avec une action sensible et une vitesse de fermeture rapide, ce qui réduit considérablement les coups de bélier.
4. Étant donné que le clapet anti-retour à double plaque à joint souple a une structure compacte, une petite taille, un poids léger et une installation facile, il convient à une utilisation dans des situations où l'espace d'installation est limité. Il peut être utilisé dans des canalisations horizontales ou verticales.
5. Applicable à l'eau, à l'huile de vapeur, à l'acide nitrique, à l'acide acétique, aux milieux oxydants forts et à d'autres milieux.
