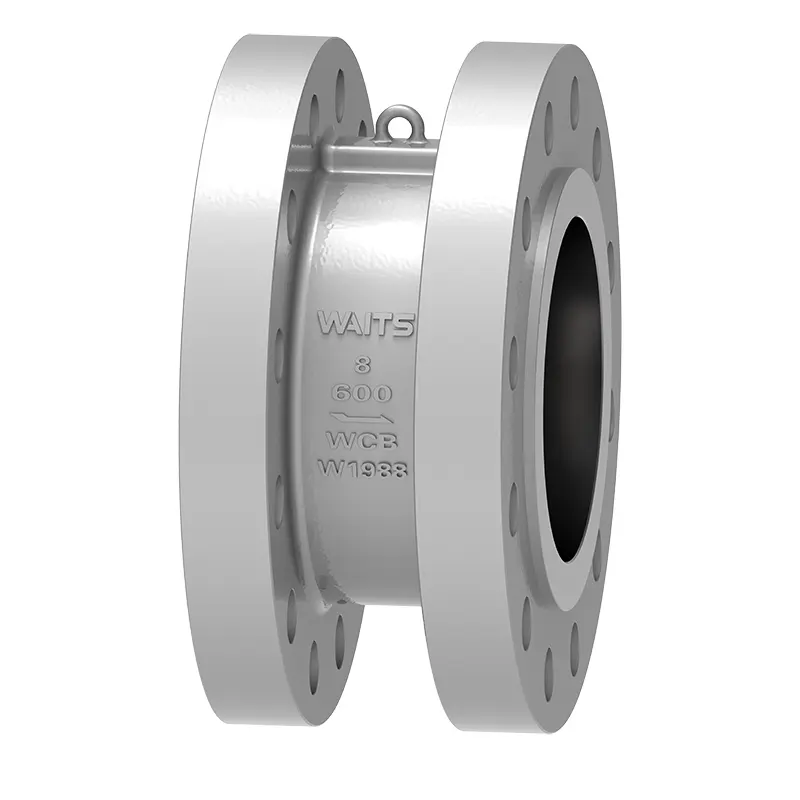

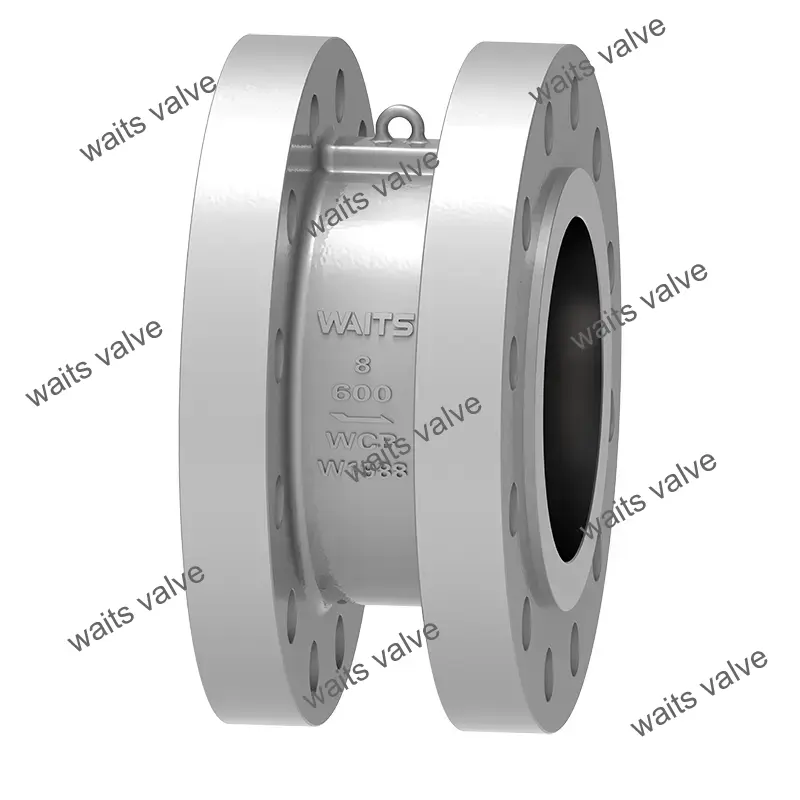

Clapet anti-retour à double plaque

En tant que fabricant professionnel de vannes, Waits peut prendre en charge la production de clapets anti-retour à double plaque personnalisés pour mieux répondre aux besoins des différents clients. En termes d'étanchéité, ce clapet anti-retour peut se présenter sous diverses formes telles que le caoutchouc, le PTFE et le corps. La personnalisation peut répondre à différentes normes telles que API/DIN/JIS selon les besoins du client.

envoyer une demande

Description du produit

La plaque papillon du clapet anti-retour à double plaque est constituée de deux demi-cercles et le disque du clapet à ressort est suspendu à la goupille verticale centrale. Lorsque la vanne est ouverte, la force combinée du fluide est au centre de la surface d'étanchéité du disque de vanne et le point d'action de la force de support du ressort est au centre de la surface du disque de vanne, de sorte que la racine de la vanne Le disque s'ouvre en premier, évitant ainsi l'usure de la surface d'étanchéité qui se produit lorsque le disque de vanne de l'ancienne vanne conventionnelle est ouvert, et améliorant efficacement la durabilité.
Lorsque le débit ralentit, sous l'action de la force de réaction du ressort de torsion, le disque de soupape se rapproche progressivement du siège de soupape et le clapet anti-retour à double plaque entre dans la phase de fermeture lente. Lorsque le fluide reflue, l'action combinée de la force du disque de vanne et de la force de réaction du ressort de torsion augmente la fermeture du disque de vanne en conséquence, entrant dans la phase de fermeture rapide. Cela réduit efficacement l’impact des coups de bélier et réduit les dommages causés par les coups de bélier. Lors de la fermeture, l'action du point de force du ressort provoque la fermeture en premier du haut du disque de soupape, empêchant ainsi le fond du disque de soupape de mordre.

Normes de mise en œuvre

Normes de conception	API594, API6D, ASME B16.34
Normes de bride	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Méthodes de connexion	Type de plaquette, type de bride, type de cosse,
Tests et acceptation	API598, API6D,
Longueur structurelle	API594, API6D, DIN3202
Niveaux de pression et de température	ASME B16.34, DIN2401
Conception anticorrosion	NACE MR 0103, NACE MR 0175.ISO15156

Application

Taille	NPS 2"~ NPS 60" DN50 ~ DN1500
Plage de pression	CL150 ~ CL2500 PN10 ~ PN420
Plage de température	；-196°C ~ +600°C
Domaine d'application	Il convient à divers milieux tels que l'eau, l'huile de vapeur, l'acide nitrique, l'acide acétique, les milieux oxydants forts, etc.
Corps de vanne	Pièces forgées : A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Pièces moulées : A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Plaque de soupape	Pièces forgées : A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Pièces moulées : A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Siège de soupape	Matériau du corps, 13CR, acier inoxydable 304/316, monel, carbure cémenté, alliage 20, alliage de cuivre, etc.
Tige de valve	A182 F6a,17-4PH,F304 F316, F51, ...

Caractéristiques de performances

1. Le clapet anti-retour à double plaque est composé d'un corps de vanne, d'un disque de vanne, d'un arbre et d'un ressort de vanne, etc. Il adopte une connexion de type pince et une structure compacte.
2. La plaque papillon est constituée de deux demi-cercles et le ressort est utilisé pour la réinitialisation forcée. La surface d'étanchéité peut être soudée avec un matériau résistant à l'usure ou recouverte de caoutchouc. Il a une large gamme d'utilisation et une étanchéité fiable.
3. La course de fermeture du disque de vanne est courte et elle est à ressort, avec une vitesse de fermeture rapide, ce qui peut réduire le phénomène de coup de bélier.
4. Il convient aux occasions avec un espace d'installation limité et peut être utilisé pour les canalisations horizontales ou verticales.
5. Il peut être appliqué à divers supports tels que l'eau, l'huile de vapeur, l'acide nitrique, l'acide acétique, un milieu oxydant fort, etc.
