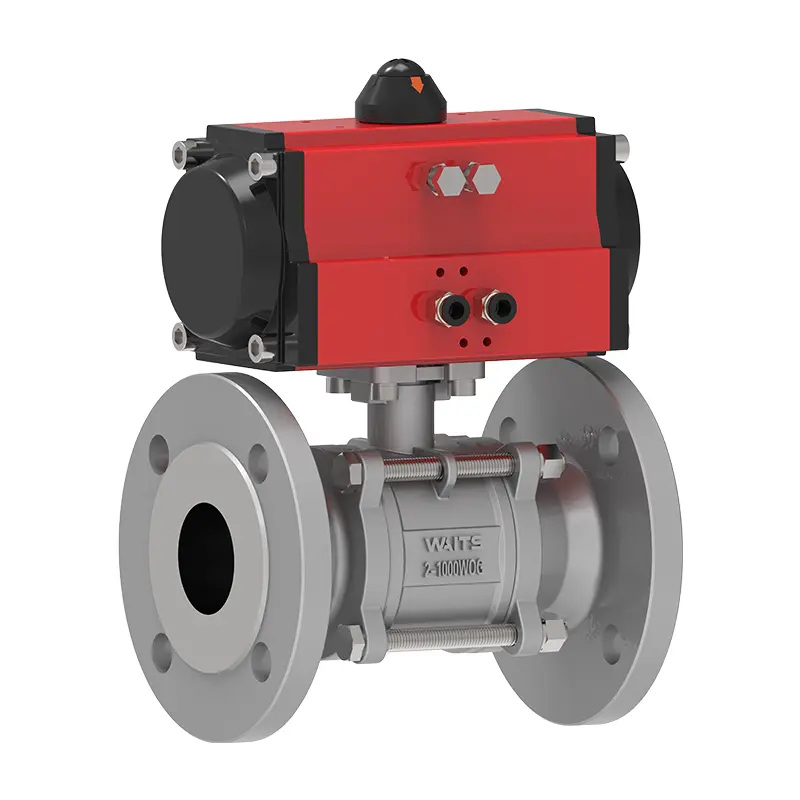

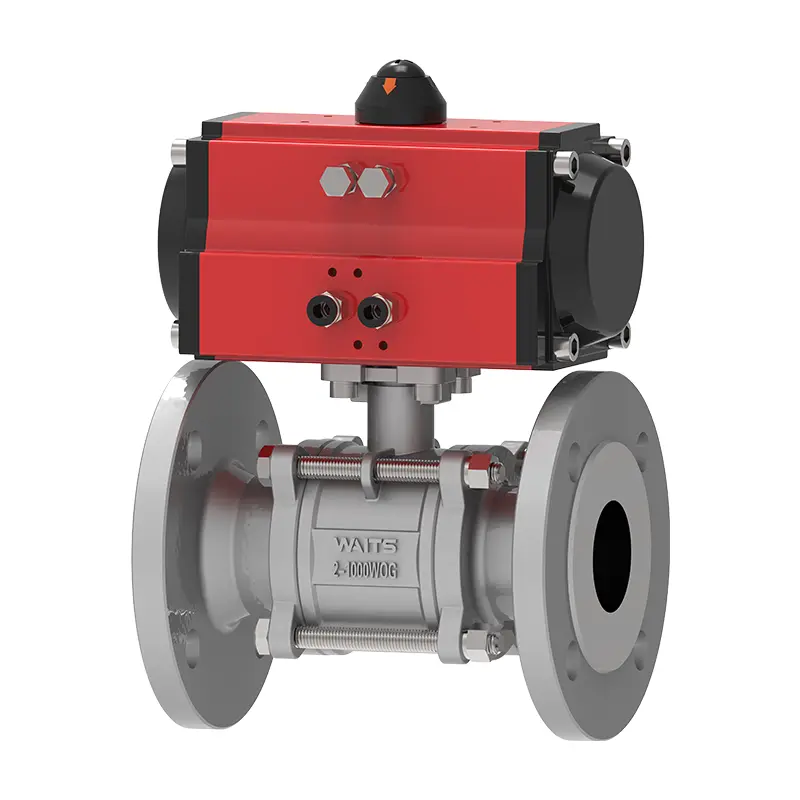

Valve à billes flottante pneumatique en trois pièces (avec support‌)

Valve attend la vanne à billes flottantes pneumatique de haute qualité de haute qualité (avec support) est une vanne à billes à alésage complète à trois pièces avec actionneur pneumatique, qui réalise un étanchéité bidirectionnel sous une pression moyenne par la conception de balle flottante. Une plate-forme élevée standardisée est intégrée en haut de la tige de soupape, qui peut installer directement les actionneurs pneumatiques de rack et de pignon ou de piston. Il est largement utilisé dans le contrôle des fluides et l'arrêt d'urgence dans les industries chimiques, énergétiques et autres.

Le corps de soupape et les composants internes de la vanne à billes flottants pneumatique en trois parties (avec support) sont en acier inoxydable 316, et le matériau d'étanchéité est PTFE. La valeur de pression de cette valve est CL150 ~ CL2500 PN10 ~ PN260, et la cote de température est de -20 ℃ ~ 450 ℃. La conception de trois pièces simplifie la maintenance pour vous, sans retirer les pièces finales du pipeline, vous économisant du temps, des efforts et de l'argent. C'est une très bonne valve, vous le méritez. La valve est équipée d'un actionneur pneumatique à double effet et est équipée d'un coussin de montage qui répond à la norme ISO 5211. L'actionneur peut être installé sans support de support ou de lecteur.

Structure et caractéristiques de base

1. Le corps de la valve se compose d'un corps gauche, d'un corps droit et d'un corps moyen, connecté par des boulons pour un démontage facile, un entretien et un remplacement des composants internes.

2. La conception flottante de la balle utilise la pression des médias pour pousser les surfaces d'étanchéité, en réalisant un scellement bidirectionnel adapté aux opérations d'ouverture / fermeture fréquentes.

3.Une plate-forme élevée standardisée (conforme à l'ISO 5211) est intégrée en haut de la tige de soupape, prenant en charge l'installation directe d'actionneurs pneumatiques (par exemple, rack-and-pinion, types de pistons).

4.La conception de la plate-forme rationalise l'installation de l'actionneur, s'adapte aux têtes pneumatiques de plusieurs marques et réduit les coûts de modernisation.

5.Le corps de la valve est couramment composé d'acier inoxydable 304 / 316L, offrant une forte résistance à la corrosion pour les produits chimiques, le traitement de l'eau et des environnements similaires.

6. Les surfaces d'étanchéation peuvent être sélectionnées comme sceaux durs PTFE ou métalliques.
