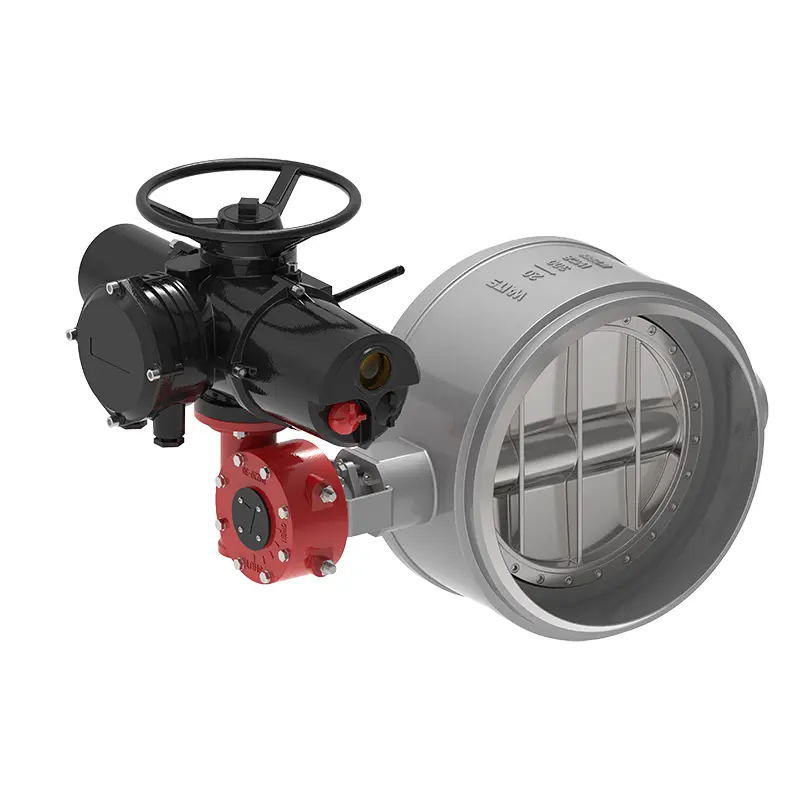

Trois soupape de papillon soudé de joint dur excentrique

Trois soupape de papillon soudé de joint dur excentrique sont composés de corps de soupape, de plaque de papillon, d'anneau d'étanchéité, de mécanisme de transmission et d'autres pièces principales. Sa structure adopte la conception de principes excentriques bidimensionnels ou tridimensionnels et adopte une nouvelle technologie de traitement du sceau élastique ou de la compatibilité du joint multicouche dur et doux, afin que la soupape de papillon puisse réduire le couple pendant le fonctionnement, sauver le travail et l'énergie. Dans le même temps, il n'affectera pas la résistance globale à la corrosion, la résistance à haute température et la résistance à l'usure de la valve papillon.
Cette valve papillon a reçu beaucoup de bonne reconnaissance dans de nombreux domaines industriels. En tant que fabricant de vannes grand, nous savons clairement que les prix préférentiels des vannes sont inséparables à partir d'un système complet de chaîne d'approvisionnement en amont et en aval et un excellent équipement de traitement. Nous attachons une grande importance à cela. Nous y augmenterons chaque année des investissements afin que les vannes attendent toujours une qualité fiable et des prix préférentiels.

Normes de mise en œuvre

Application

Pièces principales Matériaux

Fonctionnalités de performance

1. Structure unique et légère, fonctionnement flexible, économie de main-d'œuvre et pratique;
2. Scellant fiable, peut répondre à diverses normes;
3. Bonne caractéristiques d'écoulement et fonction ajusté;
4. Trois soupape de papillon soudé du joint dur excentrique adoptent un principe excentrique, ce qui rend la surface d'étanchéité presque nulle et prolonge la durée de vie;
5. Il peut être utilisé pour différents milieux, y compris l'eau, la vapeur, l'huile, l'air et le gaz, etc.;
6. Il convient aux pipelines avec diverses conditions de travail telles que différentes températures, grades, corrosion, etc.;
7. Le corps de soupape et le siège de soupape sont des composants connectés, et la couche de surface du joint de siège de soupape est soudée avec des matériaux en alliage résistant à la chaleur et résistants à la corrosion;
8. Trois excentricités: la ligne médiane de l'arbre s'écarte de la ligne médiane de la surface d'étanchéité, la ligne médiane de l'arbre s'écarte légèrement de la ligne médiane du pipeline et la ligne médiane de la surface d'étanchéité du corps de la valve (cône oblique) forme un angle de position angulaire avec la ligne médiane du pipeline;
9. L'anneau d'étanchéité multicouche est fixé sur la plaque de soupape, ce qui est résistant à une température élevée, facile à utiliser et n'a pas de frottement lors de l'ouverture et de la fermeture. Lors de la fermeture, le couple du mécanisme de transmission augmente pour compenser le joint, ce qui améliore les trois papillons soudés du joint dur excentrique les performances d'étanchéité et la durabilité de la valve;
10. L'anneau de scellage multicouche adopte des feuilles de métal laminées douces et dures, qui présentent les deux avantages de scellage dur en métal et de scellage doux.
