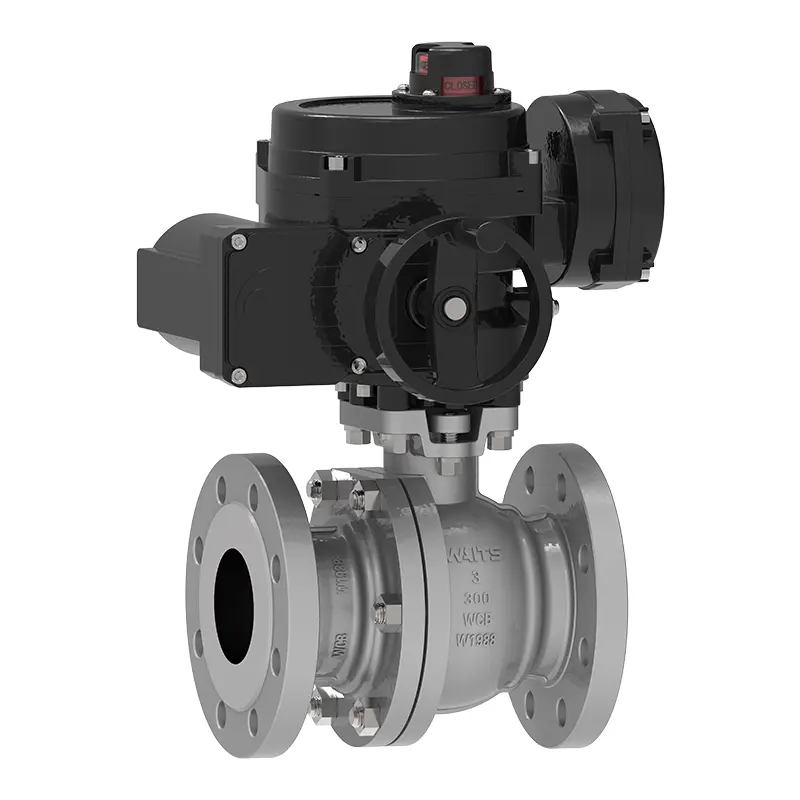

Valve à billes flottantes à bride à deux pièces électriques

Des concepteurs de soupapes d'attente de vanne à billes flottantes à bride à deux pièces électriques ont conçu spécialement une vanne à billes flottante fiable, pratique et durable avec un corps en deux pièces. Conçu selon l'API 608 et le feu testé pour répondre aux normes API 607. Waits Valve peut personnaliser les produits de vanne haute performance en fonction des besoins spéciaux des clients.

envoyer une demande

Description du produit

Vanne attend la valve à bille flottante à bride électrique durable en deux pièces se compose de deux composants du corps de soupape, de la conception flottante de la balle et de la fin de l'entrée. Sa structure est compacte et simple, avec de petites dimensions et de faibles exigences d'espace d'installation. Les deux corps de soupape sont fixés par des boulons de bride, légers, faciles à transporter et à installer. La valve est entraînée par un dispositif électrique, qui peut contrôler rapidement et avec précision l'ouverture et la fermeture. Les matériaux d'étanchéité peuvent être utilisés dans diverses gammes de pression et de température, y compris le téflon, le PPL, le coup d'œil, le delrin, etc.

Normes de mise en œuvre-vanne à billes flottantes à bride deux pièces électriques
Normes de conception	6d / feu Fire 608, BS5351
Standard de la bride	ASME B16.5 / ASME B16.47-A / B / EN1092-1 / 2
Méthodes de connexion	RF
Tests et acceptation	Feu 598, EN12266
Longueur structurelle	API6D / ASME B16.10 / EN558
Ratings de pression et de température	ASME B16.34
Test ignifuge	Feu 6fa, feu 607
Normes de fuite faible	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0175

Valve à billes flottante à bride à deux pièces application-électrique
Taille	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Plage de pression	CL150 ~ CL2500 PN10 ~ PN260
Plage de température	-20 ℃ ~ 400 ℃
Plage d'applications	Applicable à divers milieux tels que l'eau, la vapeur, le pétrole, le gaz liquéfié, le gaz naturel, le gaz de charbon, l'acide nitrique, l'acide acétique, les milieux oxydants, l'urée, etc.
Mode d'entraînement	Transmission de l'engrenage hydraulique, pneumatique, électrique, manuelle et à ver.
Couvercle de carrosserie / valve	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Surface d'étanchéité	PTFE renforcé, para-polyphénylène (RPTFE, ppl), métal
Tige de soupape	‌A182-F6A-F304-F316-F51 17-4ph / XM-19 ...
Balle	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Filler	Graphite d'amiante, graphite flexible, polytétrafluoroéthylène, alliage à base de fer

Avantages techniques du produit

1. conception compacte, construction légère et entretien modulaire.

2. Mécanisme d'étanchéitéurur avec des options pour les surfaces d'alliage dure ou les surfaces d'étanchéité PTFE, résistant à l'érosion des particules et aux fluides corrosifs.

3. Fonctionnement du couple de l'élément pour une ouverture / fermeture efficace.

4.Idéal pour les industries chimiques, huile (résistante au soufre), puissance (haute température) et alimentaire / pharmaceutique (surfaces polies sanitaires).

5. Protection de la création: fiabilité améliorée à long terme dans des environnements sévères.

Caractéristiques

La valve à billes flottante à bride à deux pièces électrique adopte une conception ignifuge. Lorsque les matériaux non métalliques sont endommagés à haute température, la pression supérieure dans le pipeline pousse la balle vers la lèvre du siège de soupape métallique, coupant le milieu et évitant les fuites internes.

La conception anti-Blowout maintient la tige de l'arbre à n'importe quelle pression.

Le dispositif de verrouillage est facultatif et peut fournir une protection du système en empêchant la mauvaise opération

Tampon de montage d'actionneur ISO5211, facile à démonter et à entretenir, et peut également être utilisé avec des engrenages usés, des actionneurs électriques ou des actionneurs pneumatiques, etc.

La conception de poignée détachable est facile à utiliser et la vanne est également facile à assembler avec des actionneurs et des accessoires pour les applications de commutation ou de contrôle.

Electric Two Piece Flanged Floating Ball Valve
