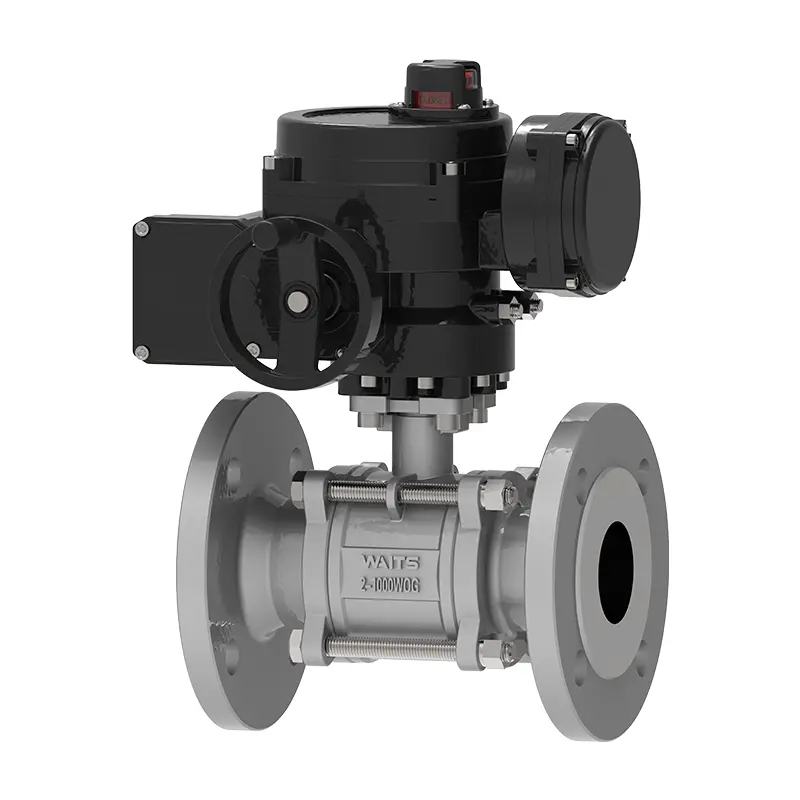

Valve à billes flottantes à bride à trois pièces électriques
  • Valve à billes flottantes à bride à trois pièces électriquesValve à billes flottantes à bride à trois pièces électriques
  • Valve à billes flottantes à bride à trois pièces électriquesValve à billes flottantes à bride à trois pièces électriques

Valve à billes flottantes à bride à trois pièces électriques

Vanne d'attente électrique à trois pièces à trois pièces La soupape à billes flottantes est durable, intelligemment contrôlée et atteint une automatisation de débit efficace. De la consultation technique et de la planification des solutions avant les ventes à l'installation, la mise en service, la maintenance et la réparation après-vente, la vanne Waits peut également concevoir des vannes à billes de deux pièces avec des supports de montage pour faciliter les applications d'automatisation. Waits Valve a établi un système de service complet complet.

envoyer une demande

Description du produit

Le corps de soupape de soupape de soupape d'attente électrique à trois pièces à trois pièces soupape à billes flottants est divisé en trois parties et adopte la conception standard de la valve à billes électriques. La plage de taille est NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, et la pression de travail WOG est CL150 ~ CL2500 PN10 ~ PN260. Nous fournissons une gamme complète de vannes à billes en trois parties avec diverses connexions d'extrémité, y compris des extrémités filetées, des extrémités de soudage des boutons, des extrémités de soudage à douille et des connexions tri-clamp.


La structure unique de la vanne d'attente rend le démontage et l'entretien plus pratique: le siège de la balle et de la vanne peut être inspecté et remplacé sans démonter le pipeline, ce qui réduit considérablement la difficulté et le coût de l'entretien. En termes de performances d'étanchéité, la structure en trois pièces fournit une distribution de pression plus uniforme et a un effet d'étanchéité, tandis que le mode de conduite électrique réalise le contrôle automatique. Cette valve est souvent utilisée dans les scénarios de pipeline industriel avec une fréquence de maintenance de valve élevée et des exigences de scellement strictes.


Normes de mise en œuvre-vanne à billes flottantes à trois pièces électriques
Normes de conception 6d / feu Fire 608, BS5351
Standard de la bride ASME B16.5 / ASME B16.47-A / B / EN1092-1 / 2
Méthodes de connexion RF
Tests et acceptation Feu 598, EN12266
Longueur structurelle API6D / ASME B16.10 / EN558
Ratings de pression et de température ASME B16.34
Test ignifuge Feu 6fa, feu 607
Normes de fuite faible ISO 15848-1, API 622
Conception anti-corrosion NACE MR 0175


Valve à billes flottante à trois pièces application-électrique
Taille NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Plage de pression CL150 ~ CL2500 PN10 ~ PN260
Plage de température -20 ℃ ~ 400 ℃
Plage d'applications Applicable à divers milieux tels que l'eau, la vapeur, le pétrole, le gaz liquéfié, le gaz naturel, le gaz de charbon, l'acide nitrique, l'acide acétique, les milieux oxydants, l'urée, etc.
Mode d'entraînement Transmission de l'engrenage hydraulique, pneumatique, électrique, manuelle et à ver.
Couvercle de carrosserie / valve Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL
Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Surface d'étanchéité PTFE renforcé, para-polyphénylène (RPTFE, ppl), métal
Tige de soupape ‌A182-F6A-F304-F316-F51 17-4ph / XM-19 ...
Balle A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Filler Graphite d'amiante, graphite flexible, polytétrafluoroéthylène, alliage à base de fer


Structure centrale et principe de travail

1. Le corps de la valve se compose de sections gauche, droite et intermédiaire connectée par des boulons, permettant un démontage rapide pour la maintenance et le remplacement des composants internes.

2. La balle se déplace vers la surface d'étanchéité de la sortie sous pression des médias, atteignant un scellement bidirectionnel adapté aux cycles de fonctionnement fréquents.

3. Intégrale un actionneur électrique à un quart de tour en prenant un contrôle de rotation de 0 à 90 ° pour les fonctions de régulation de l'écoulement ou de marche / désactivation, directement compatibles avec les systèmes de contrôle industriel.

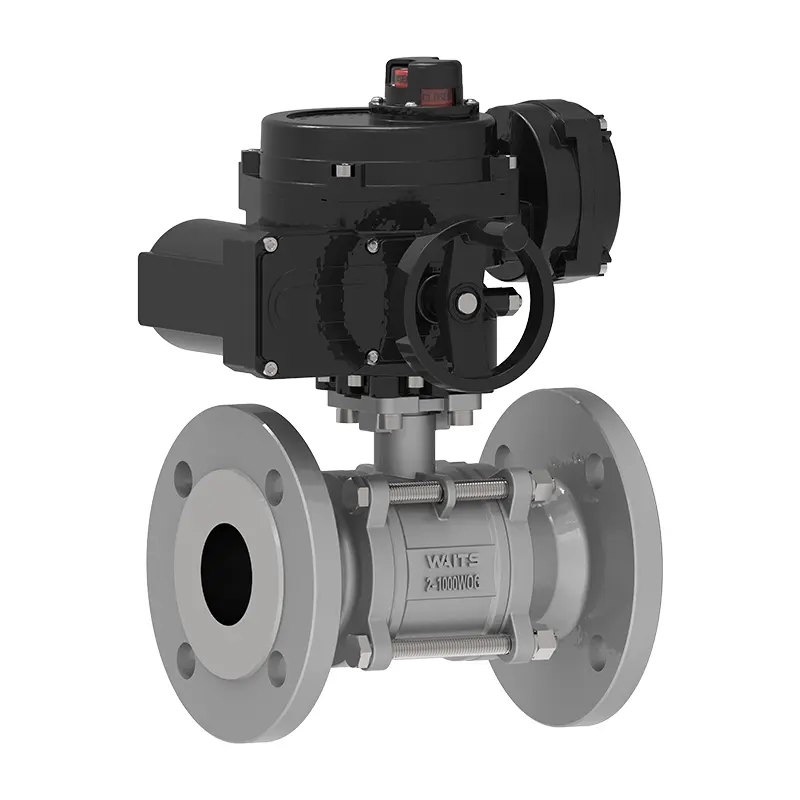

Electric Three Piece Flanged Floating Ball ValveElectric Three Piece Flanged Floating Ball Valve
