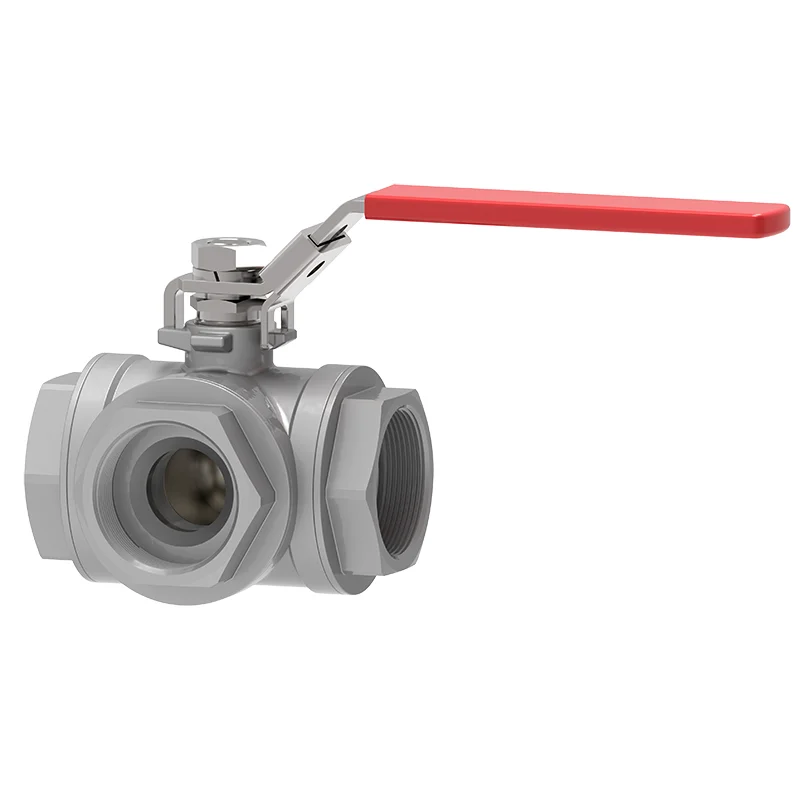

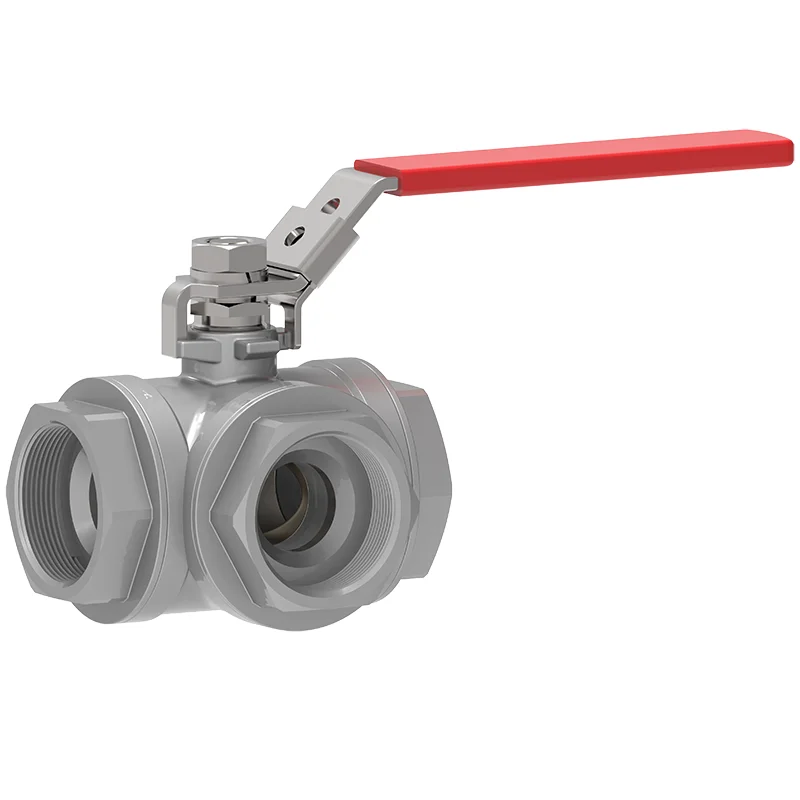

Valve à billes NPT à 3 voies

Valve à 3 voies à 3 voies Valve à billes NPT adopte la structure avancée du joint souple et dur pour obtenir des fuites ultra faibles. Le joint souple PTFE peut fournir un étanchéité serré dans des conditions de basse pression, tandis que le joint dur métallique est fait de matériaux durables et de broyage de précision. Lorsque vous êtes dans un environnement à haute température, à haute pression ou corrosif, vos ingénieurs peuvent atteindre une fuite nulle s'ils utilisent nos produits.

envoyer une demande

Description du produit

La vanne à billes NPT à 3 voies de haute qualité conçue et produite par la valve Wits se compose principalement de corps de soupape, de balle, de tige et de dispositif d'étanchéité. La balle, en tant que composant central, coopère étroitement avec le siège de soupape pour obtenir le scellement. Chaque port adopte un fil interne NPT pour une installation facile. La tige de soupape traverse le corps de la valve et se connecte avec la balle. Faites pivoter la tige de soupape et la balle tourne dans le corps de soupape, réalisant ainsi la commutation et le contrôle du canal fluide.

La vanne à billes NPT à 3 voies est notre série de vannes manuelles manuelles à trois voies en acier inoxydable. La valve se compose d'un corps de soupape et de capuchons d'extrémité pour trois ports. Lorsque plusieurs modes d'écoulement sont nécessaires, la vanne à trois voies peut être utilisée pour contrôler l'écoulement. Ces vannes peuvent obtenir le même effet sans installer trois vannes à trois et plusieurs vannes.

Si vous avez besoin de détourner les supports d'une source à deux emplacements différents, ou de plusieurs sources à un endroit, une vanne à billes à trois voies est le choix idéal. Tournez simplement la poignée pour basculer le réservoir à partir duquel le support est livré ou extrait.

Normes de mise en œuvre-3 voies NPT Ball Valve
Normes de conception	API6D / API608 / BS5351
Norme de thread	ASME ANSI B1.2
Connexion	NPT
Acceptation des tests	Feu 598 EN12266
Longueur de structure	API6D / ASME B16.10 / EN558
Ratings de pression et de température	ASME B16.34
Test incendie	API6FA API607
Faible norme de fuite	API 622
Conception anti-corrosion	NACE MR 0175

Valve à billes NPT application-3-Way
Taille	NPS 1/2 ″ ~ NPS 6 ″ DN15 ~ DN150
Plage de pression	CL150 ~ CL2500 PN10 ~ PN260
Plage de température	-20 ℃ ~ 400 ℃
Application	Mélange de médecine liquide, réglementation de la distribution du débit d'eau, métallurgie, papier, construction navale, carburant pour les navires, etc.
Mode d'entraînement	Transmission de l'engrenage hydraulique, pneumatique, électrique, manuelle et à ver.
Couvercle de carrosserie / valve	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Balle	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL,
Surface d'étanchéité	Les joints de siège de soupape sont généralement faits de matériaux élastiques tels que le polytétrafluoroéthylène
Tige de soupape	A182-F6A-F304-F316-F51 17-4ph / XM-19 ...
Noix de tige de soupape	Alliage de cuivre
Filler	Graphite d'amiante, graphite flexible, polytétrafluoroéthylène, alliage à base de fer

Caractéristiques du produit

1. La vanne à billes NPT à 3 voies adopte la conception du canal de flux de type L ou T, qui prend en charge la diversion des médias, la confluence et la commutation de direction.

2. Les matériaux d'étanchéité de haute qualité assurent de bonnes performances d'étanchéité sous haute pression et à haute température.

3. Waits Valve fournit une variété de matériaux (comme l'acier inoxydable, le laiton) pour s'adapter à divers milieux corrosifs.

4. Votre ingénieur n'a qu'à faire pivoter 90 degrés pour ouvrir / fermer, ce qui est rapide et pratique.

5. Cette valve est de petite taille et de poids légère, vous pouvez donc l'acheter pour des applications avec un espace limité.
