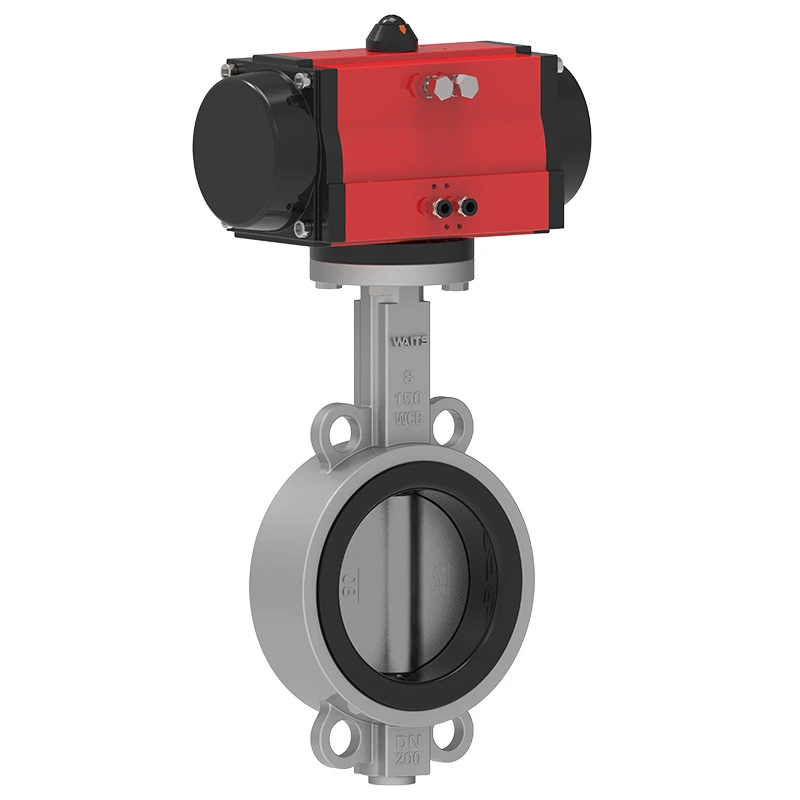

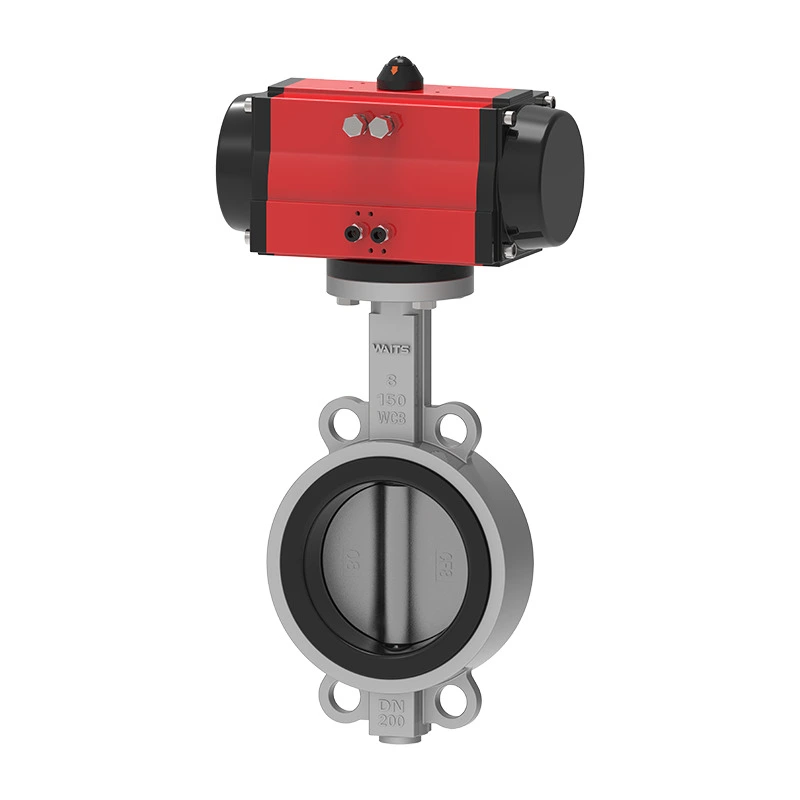

Vanne papillon concentrique à plaquette pneumatique

La vanne papillon concentrique à plaquettes pneumatiques de Waits offre une large application : régulation précise du débit dans l'alimentation en eau, contrôle de l'alimentation en lubrifiant et gestion du débit de gaz dans les systèmes de dépoussiérage. Doté d'une bride supérieure ISO5211 pour une compatibilité universelle avec les actionneurs, sa conception à faible couple garantit un fonctionnement fluide, une consommation d'énergie réduite et un rendement élevé dans des conditions diverses et exigeantes.

envoyer une demande

Description du produit

Flexibilité de conception :
1. Couleur assortie au codage de l'usine ou à la marque pour une identification claire du pipeline.
2. Conçu pour s'adapter – espacement des pattes et épaisseur du corps personnalisables pour les espaces restreints et les sorties de pompe.
3. Intégration pneumatique complète – compatible avec les grandes marques pour une automatisation transparente.

Avantages en matière d'approvisionnement :
1. Personnalisation unique – pas de mise à niveau, livraison plus rapide, coûts réduits.
2. Devis rapides et assistance experte – garantit une taille, une couleur et une compatibilité correctes.
3. Fiable et résistant à la corrosion – idéal pour les systèmes OEM ou les rénovations d'usines.

Normes de mise en œuvre

Norme de conception	API 609, EN 593, BS 5155, GOST
Fin de la norme	ANSI B16.1 CL. 125LB et B16,5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 et PN16 AS 2129 Tableaux D et E BS 10 Tableaux D et E MSS SP44 CL. 150LB AWWA C207 150 LB ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16
Inspection et essais	API 598, ISO 5208, EN 12266-1, GOST
Face à face	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Bride supérieure	OIN 5211

Application

Température de fonctionnement	-45 ℃ ~ 150 ℃
Taille	2"-80", DN50-DN2000
Pression de service / CWP	16BAR 10BAR
Coquille	24BAR 15BAR
Joint	18BAR 10BAR
Essai à l'air	6BAR 6BAR
Environnement opérationnel	Système de ballast et de cale Traitement chimique Usines de dessalement, Appareils de forage, Eau potable Poudre sèche, Aliments et boissons, Usines à gaz HAVC Industrie minière, Industrie papetière, Manutention du sable, Eau de mer, Industrie sucrière Traitement thermotechnique des eaux Eaux usées
Opérateur	Levier, engrenage, électrique, pneumatique, etc.
Matériau du corps	Fonte, fonte ductile, acier au carbone, acier inoxydable, AL-Bronze, etc.
Disque	Fonte, fonte ductile, acier au carbone, acier inoxydable, AL-Bronze
Tige	2CR13 F304 F316 F51 F53 Monel K500
Siège	BUNA NBR EPDM VITON PTFE HEPDM Néoprène Hypalon Caoutchouc naturel
