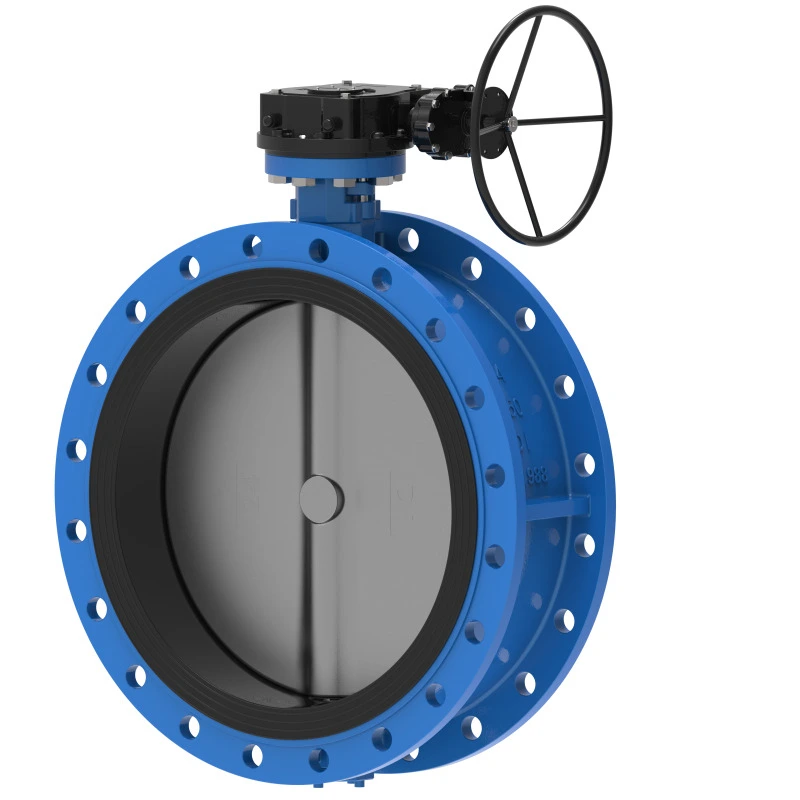

Vanne papillon concentrique à bride dentée

La vanne papillon concentrique à bride d'engrenage peut être personnalisable pour différentes installations ; Le siège de support interne empêche l'affaissement du disque et les fuites lors du montage vertical. Disponible jusqu'au DN2400 (96").

envoyer une demande

Description du produit

Les vannes papillon concentriques à bride de grande taille sont idéales pour les systèmes municipaux de refroidissement de l'eau et des centrales électriques. La conception à faible résistance au débit garantit des performances stables à haut débit. Disponible avec actionnement manuel, pneumatique ou électrique pour une étanchéité fiable et un fonctionnement efficace et fiable.

Normes de mise en œuvre

Norme de conception	API 609, EN 593, BS 5155, GOST
Fin de la norme	ANSI B16.1 CL. 125LB et B16,5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 et PN16 AS 2129 Tableaux D et E BS 10 Tableaux D et E MSS SP44 CL. 150LB AWWA C207 150 LB ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16
Inspection et essais	API 598, ISO 5208, EN 12266-1, GOST
Face à face	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Bride supérieure	OIN 5211

Application

Température de fonctionnement	-45 ℃ ~ 150 ℃
Taille	2"-80", DN50-DN2000
Pression de service / CWP	16BAR 10BAR
Coquille	24BAR 15BAR
Joint	18BAR 10BAR
Essai à l'air	6BAR 6BAR
Environnement opérationnel	Système de ballast et de cale Traitement chimique Usines de dessalement, Appareils de forage, Eau potable Poudre sèche, Aliments et boissons, Usines à gaz HAVC Industrie minière, Industrie papetière, Manutention du sable, Eau de mer, Industrie sucrière Traitement thermotechnique des eaux Eaux usées
Opérateur	Levier, engrenage, électrique, pneumatique, etc.
Matériau du corps	Fonte, fonte ductile, acier au carbone, acier inoxydable, AL-Bronze, etc.
Disque	Fonte, fonte ductile, acier au carbone, acier inoxydable, AL-Bronze
Tige	2CR13 F304 F316 F51 F53 Monel K500
Siège	BUNA NBR EPDM VITON PTFE HEPDM Néoprène Hypalon Caoutchouc naturel
